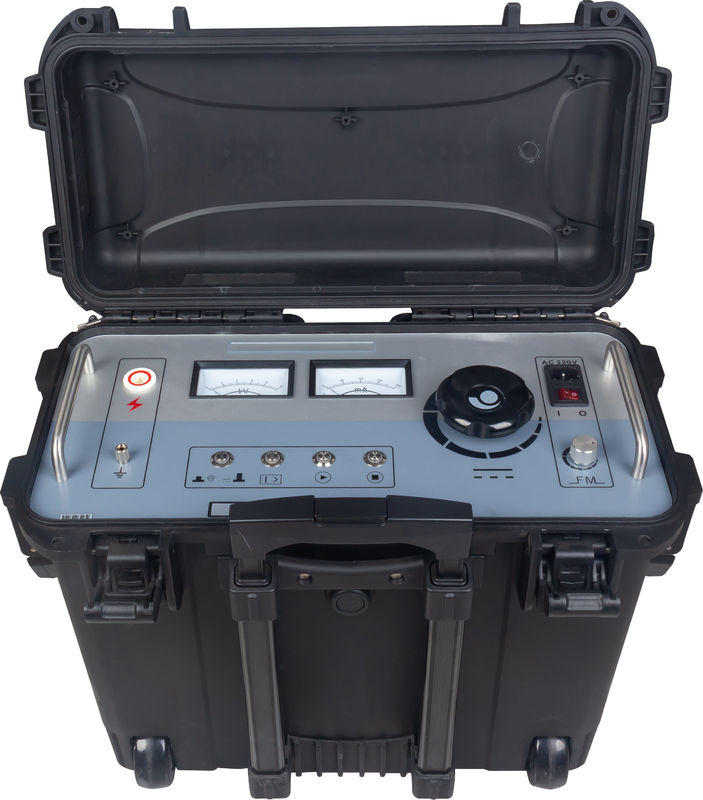

XHHD523L Локатор внешней оболочки кабеля точное позиционирование кабеля

Name: XHHD523L Локатор внешней оболочки кабеля точное позиционирование кабеля
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHD523L
Price: 2500 USD
Availability: InStock

Детали продукта:

Место происхождения:	Город Сиань, Шэньси, Китай
Фирменное наименование:	XZH TEST
Сертификация:	CE ISO
Model Number:	XHHD523L

Подробная информация

Место происхождения:

Город Сиань, Шэньси, Китай

Фирменное наименование:

XZH TEST

Сертификация:

CE ISO

Model Number:

XHHD523L

Выделить:

High Light

Выделить:

Локатор точки отказа кабельной оболочки

XHHD523L Локатор кабельной оболочки

Точный локатор кабельной оболочки

Trading Information

Minimum Order Quantity:

1unit

Цена:

EXW 2500

Packaging Details:

wooden packaging

Условия оплаты:

T/T

Supply Ability:

500 units per month

Характер продукции

Описание продукции

XHHD523L Локатор точки неполадок кабельной оболочки

С полным развитием трансформации городской сети, многие бюро электроснабжения, строительные компании,и даже конструкторские агрегаты впервые сталкиваются с кабелями XLPE с уровнем напряжения 110 кВ и вышеИз-за ограничений времени и отсутствия опыта многие кабели не могут пройти через внешнюю оболочку после прокладки.Внешняя оболочка в основном изготовлена из материала HDPE., который прошел испытание напряжения постоянного тока 25 кВ/5 мин на заводе, а текучесть утечки ниже десятков мА.большинство дефектов после закладки вызваны повреждением внешней силой во время закладкиДефекты после эксплуатации обычно включают укусы термитов, попадание воды в коробку заземления, ухудшение исходной точки дефекта;проникновение влаги в раздвоенную часть заземляющего провода для снижения изоляционного сопротивления, и т. д. Иногда из-за того, что кабель зарыт слишком глубоко или окружающие условия сложны, его очень трудно найти, а некоторые дефекты не могут быть решены спустя много лет.оставляя скрытые опасности для операцииВыходное напряжение высоковольтного детектора неисправностей кабельной оболочки XHHD523L составляет 10 кВ и ниже.который полностью отвечает требованиям китайского национального стандарта GB50150-2006 для испытания выносливого напряжения кабельной оболочки, включая испытание передачи кабельной оболочки и профилактическое испытание для систем перекрестного соединения. Испытание и расположение наружной оболочки кабеля.Быстро и точно находить скрытые опасности, такие как 10kv-500kv одноядерных и трехядерных высоковольтных и сверхвысоковольтных кабелей наружной оболочки заземления неисправностей и больших утечек токовВ то же время, он может выполнять 5 кВ-10 кВ,1 минутное испытание напряжения постоянного тока является специальным инструментом, необходимым для технического обслуживания кабельного оборудования 10kv-500kv одноядерных и трехядерных высоковольтных и сверхвысоковольтных кабельных блоков, компании по инженерии кабелей сверхвысокого напряжения и различные компании по инженерии передачи и трансформации электроэнергии.

Основные особенности:
1 С функцией автоматической защиты от перенапряжения, перенапряжения и перегрева; 2 Безопаснее и надежнее иметь защиту от запуска в нулевом положении; 3 Уникальная конструкция саморазрядки,пока высоковольтный выход отключен., его собственное высокое напряжение будет равняться нулю; 4. с двойным указателем тока и напряжения, интуитивно понятным и ясным; 5 одноключный переключатель между режимом позиционирования и режимом напряжения,что удобно и быстро; 6 В диапазоне испытаний нет слепой зоны; 7 Чувствительность приемника регулируется, что удобнее для позиционирования; 8 Функция переключателя защиты от перенапряжения,Режим выдерживания напряжения и режим позиционирования удобны в использовании.

Техническая спецификация

Входное напряжение	220 В (± 10%), 50 Гц (± 2 Гц);
Выходное напряжение	0 ~ 10 кВ (квадратная волна) регулируемая;
Выходной ток	0 ~ 200 mA;
Производственная мощность	2 кВА;
Корректировка частоты	Минимальная частота: 0,2 Гц, максимальная частота: 5 Гц (регулируемый диапазон).

Принцип работы ПозиционированиеПолноволновая ректификация сети AC220V достигла превосходного преобразования и превратилась в высокомощный специальный сигнал, необходимый для идентификации.Этот сигнал добавляется к кабелю, который должен быть расположен через соединительную линию, и "степенный метод напряжения" или "метод тока" может быть использован.

Функция давленияПереключите ключ функции на функцию сдерживающего напряжения, он может выводить напряжение 0-10 кВ и проводить испытание сдерживающего напряжения на кабеле.

1 Выход высокого напряжения: выделенный выходной терминал высокого напряжения постоянного тока;
2 Вольтметр: высоковольтное выходное напряжение, указывающее кВ-метр;
3 амперметра: выходный ток, указывающий мА-метр;
4 Ввод предохранителя: место, где установлен предохранитель системы питания 220 VAC;
5 Включатель питания: рабочий источник питания прибора, порт подключения 220 VAC;
6 Выключатель питания: "I передача" использует питание AC220V для подачи энергии в систему; "0 передачи" отключается;
7 Регулирование частоты в режиме позиционирования: регулирование частоты выхода импульса в режиме позиционирования;
8 Регулирование напряжения: после запуска устройства необходимо сначала повернуть ручку против часовой стрелки к концу.и затем настроить по часовой стрелке, чтобы увеличить выходное высокое напряжение от малого к большому, и регулировать против часовой стрелки, чтобы сделать выход высокого напряжения снижение от большого к маленькому;
9 Кнопка остановки высокого напряжения: когда испытание завершено или наблюдается аномалия, нажмите эту кнопку, чтобы отключить выход высокого напряжения, высоковольтный свет будет выключен,свет кнопки остановки будет включен, чтобы указать, что есть выход высокого напряжения, и если он выключен, это означает, что выхода высокого напряжения нет;
10 Высоковольтная кнопка запуска: когда свет кнопки запуска включен, это означает, что выходное напряжение находится в нулевом положении.Если свет кнопки запуска не включен после включения переключателя питания, настроить ручку регулировки напряжения против часовой стрелки, пока свет не включится. Когда свет включен, нажмите эту клавишу, чтобы запустить устройство и генерировать высокое напряжение;
11 Выключатель защиты от перенапряжения: когда голубой свет включен, защита от перенапряжения включается, а когда голубой свет выключен, защита от перенапряжения выключается.
12 Кнопка переключателя функции позиционирования/отпорного напряжения: при включенном красном свете это функция отпорного напряжения, а при включенном зеленом свете - функция позиционирования;
13 Колонка заземления: точка заземления прибора, защита безопасности;
