Обзор продукции

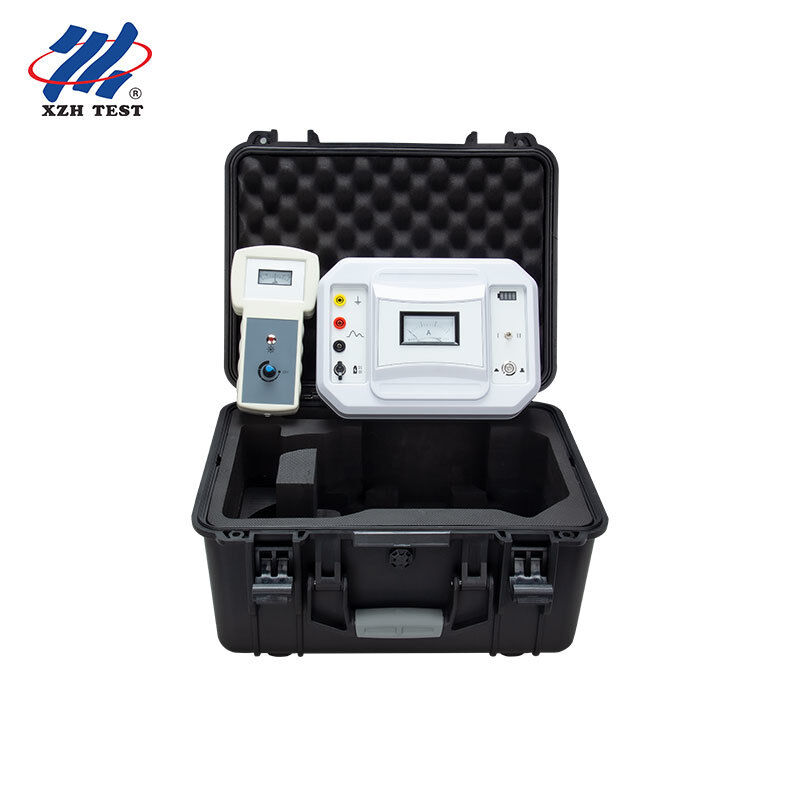

ВИдентификатор кабеля XHSB505Bявляется профессиональным полевым инструментом, разработанным для решения одной из наиболее постоянных проблем в эксплуатации силовых кабелей:Какой кабель мы ищем?В кабельных траншеях с десятками кабелей одинаковой спецификации, строительные и технические работники сталкиваются с значительными трудностями в определении правильного кабеля.XHSB505B устраняет эту неопределенность с помощью быстрого, точная идентификация кабеля с использованием передовой технологии импульсного сигнала и высокочувствительного электромагнитного обнаружения.
Разработанный под руководством теории электромагнитного поля и с использованием современных электронных и инструментальных технологий, XHSB505B является практическим решением для строительства высоковольтных кабелей,установкаОн уникально поддерживает идентификацию кабелей как в режиме реального времени (метод соединения), так и без энергии (метод прямого соединения) в одном портативном устройстве.
🔍 Что отличает XHSB505B:В отличие от обычных одномодных кабельных идентификаторов, которые работают только на кабелях без питания, XHSB505B идентифицируеткабели, включенные или отключенные от энергиис простым переключателем передач, позволяющим бесперебойный полевой рабочий процесс.и большая челюсть 125 мм вмещает широкий диаметр кабеля.
Основные характеристики
Способ идентификации
Определение направления поворота указателя
Диаметр зажима
Φ125 мм (передатчик и приемник)
Выходное напряжение
I передача (прямая): 250 В / II передача (сцепление): 600 В
Диапазон испытаний (прямой)
0Ω ~ 1,5kΩ
Диапазон испытаний (сцепление)
0Ω ~ 40Ω
Импульсный цикл
2.5S / цикл
Силовое питание
Передатчик: литийная батарея 12VDC / приемник: батарея AA
Производство
Сиань, Шэньси, Китай
Характеристики продукта
- Двухрежимная работа
- Точная и надежная идентификация с четким указателем направления поворота
- Большая челюсть с скобкой 125 мм вмещает широкий спектр диаметров кабелей
- 15Сигнал импульса высокого тока обеспечивает надежное обнаружение даже при защите кабеля
- Чрезвычайно простая работа с интуитивными элементами управления, подходящими для полевых условий
- Регулируемая мощность сигнала приемника для оптимальной чувствительности в различных условиях
- Компактный, портативный дизайн с легкой конструкцией для легкой транспортировки на полевые площадки
- Встроенная литийная батарея 12VDC с удобным портом зарядки постоянного тока
Рабочий принцип
Определение кабеля без энергии (метод прямого соединения):Передатчик генерирует специальный импульсный сигнал, который наносится на целевой кабель через прямое соединение.по всему кабелю генерируется индукционный сигнал, соответствующий модели передаваемого сигналаИспользуя высокочувствительный приемник и ручной приемник, operators scan all cables on site and accurately identify the signal-carrying cable by observing the receiver meter indication and audible "beep" signal — indicating the de-energized cable to be identified.
Определение живых кабелей (метод сцепления):Передатчик генерирует специальный импульсный сигнал, наложенный на живый целевой кабель через специальную передающую застежку без необходимости прямого электрического соединения.Индукционный сигнал распространяется по кабелюПриемник указывает, какой кабель переносит сигнал через постоянную частоту вращения указателя и звуковые импульсы.обеспечивает безопасную идентификацию живых кабелей без нарушения работы.
Инструкции по эксплуатации
Идентификация отключенного кабеля с помощью прямого подключения
- Отсоедините защитный корпус кабеля с обоих концов от земли.Подключить черный выходной клип к земле точку или земляной столбСоответствующий коренной провод на дальнем конце должен быть соединен с той же точкой заземления.
- Включите переключатель питания передатчика, выберите передачу "I". Индикатор питания мигает три раза, и указатель амперметра колеблется три раза на той же частоте, а затем циклически выпускает сигнал импульса.
- Присоедините приемник к приемному зажиму и зажимите на кабель, подлежащий испытанию.
- Убедитесь, что стрелка приемного крепления указывает в направлении потока , иначе указатель будет качаться в обратном направлении.
- Поверните ручку приемника по часовой стрелке до тех пор, пока не услышите "бип", чтобы включить, затем настроите мощность сигнала.с звуковыми импульсами "бип-бип-бип".
Идентификация живых кабелей ∙ Способ соединения
️ Способ сцепления Осторожности:
1Не требуется никакой операции на испытываемом кабеле просто застегните передающий зажим на кабель.
2Оба конца кабельной оболочки должны быть хорошо заземлены; с увеличением сопротивления заземления сокращается ток сцепления.
3Не используйте метод сцепления, если оболочка в любом конце не заземлена или сломана посередине.
4Стрелка на передающей застежке должна указывать на конец кабеля.
5Сохраняйте расстояние не менее 2 метров между принимающими и передающими зажимателями.
- Подключите выход передатчика к зажимателю передачи и зажимайте на кабель-мишень в подходящем положении.
- Включите передатчик, выберите передачу "II". Индикатор мощности мигает три раза, и указатель амперметра колеблется на той же частоте, циклически передавая сигнал импульса.
- Присоедините приемник к приемному зажиму и зажимите на кабель, подлежащий испытанию.
- Убедитесь, что стрелка приемного сцепления указывает в направлении потока.
- Поверните ручку приемника по часовой стрелке до тех пор, пока не услышите "бип" для включения.
Список упаковки
| Положение | Количество |
|---|
| Передатчик | 1 |
| Приемник | 1 |
| Зарядка | 1 |
| Выходная линия (красная) | 1 |
| Выходная линия (черная) | 1 |
| Передатчиковая сцепка | 1 |
| Приемная скобка | 1 |
| Аккумулятор AA | 2 |
Часто задаваемые вопросы
Вопрос 1: Для кого разработан XHSB505B?
XHSB505B специально разработан для команд по строительству высоковольтных кабелей, инженеров по монтажу, техников,и персонал по устранению неполадок на местах, которые часто работают в кабельных окопах с несколькими кабелями одинаковых спецификацийЭто решает критическую проблему "какого кабеля мы ищем?" ̇ проблема, которая страдает от прокладки кабеля, миграции, ремонта,и операции по обнаружению неисправностей, когда ошибочная идентификация кабеля может привести к серьезным инцидентам с безопасностью и дорогостоящим простоям.
Вопрос 2: Чем XHSB505B отличается от других идентификаторов кабеля?
XHSB505B отличается тремя ключевыми особенностями: (1) Возможность двойного режима, он идентифицирует как живые кабели (через метод сцепления), так и отключенные кабели (через прямое соединение) с одним устройством,где большинство конкурентов обрабатывают только один режим. (2) 15A высокопоточный импульсный сигнал обеспечивает более сильное проникновение через защиту кабеля для более надежного обнаружения. (3) Большой диаметр челюсти 125 мм вмещает более широкий спектр размеров кабеля.Интуитивное указание на основе указателя и звуковая обратная связь делают его исключительно простым в использовании в полевых условиях.
Q3: Может ли XHSB505B идентифицировать живые кабели, не прерывая питание?
Да, с помощью метода сцепления (Gear II) передатчик подает импульсный сигнал через выделенную передатчическую скобку ∙ не требуется прямое электрическое соединение с проводником кабеля.Сигнал индуктивно соединяется через оболочку кабеляЭто имеет решающее значение для технического обслуживания, где необходимо поддерживать непрерывность обслуживания.
В4: Какие условия полевых условий необходимы для надежной идентификации?
Для идентификации отключенного кабеля (метод прямого соединения): защитный корпус кабеля на обоих концах должен быть отключен от земли,и конечный провод ядра должен подключаться к той же почве, что и передатчикДля идентификации живых кабелей (метод сцепления): оба конца кабельной оболочки должны быть хорошо заземлены если один из концов не заземлен или оболочка сломана посередине кабеля, метод сцепления не может быть использован.Поддерживать расстояние не менее 2 метров между приёмными и передающими зажимателямиУбедитесь, что зажимные челюсти чисты и полностью соприкасаются для оптимального приема сигнала.
Вопрос 5: Какое обслуживание требует XHSB505B?
Прибор следует хранить вдали от дождя, коррозионных газов, чрезмерной пыли и высоких температур.Встроенная в передатчик литийная батарея 12VDC требует зарядки каждые 2 месяца, чтобы предотвратить деградацию батареи. Все ремонтные, техническое обслуживание и корректировки должны выполняться квалифицированными специалистами.с пожизненным ремонтом и технической поддержкой.
