Идентификатор кабеля Идентификация кабелей с активным и безэнергетическим питанием

 XHSB505B

Этот идентификатор кабеля основан на идентификации на месте нескольких кабелей, срочно необходимых персоналу, занимающемуся строительством, установкой и обслуживанием высоковольтных кабелей, с использованием передовых зарубежных технологий и под руководством теории электромагнитного поля, разработан с использованием современных электронных технологий и технологий оснастки.
В полевых операциях, таких как прокладка, перенос, обслуживание и устранение неисправностей силовых кабелей, часто возникает очень сложный вопрос: какой кабель мы ищем? Особенно в многочисленных кабельных каналах с одинаковыми характеристиками, строители в растерянности. Это устройство поможет вам быстро и точно решить эту проблему.


 Принцип работы
Обнаружение не заряженных кабелей:Передатчик в основном генерирует специальный импульсный сигнал, который подается на кабель, подлежащий идентификации, через соединительную линию. В соответствии с принципом электромагнитной индукции вдоль кабеля должен генерироваться индукционный сигнал, соответствующий закону передаваемого сигнала. Он используется на испытательном участке. Высокочувствительные приемные клещи плюс портативный приемник обнаруживают все кабели на месте, и кабель, к которому добавлен сигнал, можно точно найти в соответствии с показаниями измерителя портативного приемника (то есть не заряженный кабель, подлежащий идентификации).Обнаружение кабелей под напряжением:Передатчик в основном генерирует специальный импульсный сигнал, который подается на точку кабеля под напряжением, подлежащего идентификации, через специальные передающие клещи. В соответствии с принципом электромагнитной индукции вдоль кабеля должен генерироваться индукционный сигнал, соответствующий закону передаваемого сигнала. Во время испытания Используйте высокочувствительные приемные клещи и портативный приемник для обнаружения всех кабелей на месте, и вы можете точно найти кабель с добавленным сигналом (то есть кабель под напряжением, подлежащий идентификации) в соответствии с инструкциями портативного приемника.
 Особенности
Идентификация точная.
Большие идентификационные губки подходят для широкого спектра кабелей.
Очень прост в эксплуатации.
Инструкции понятны и интуитивно понятны.
Основные и вспомогательные части портативны и красивы.
Регулируется сила принимаемого сигнала приемника.
Можно тестировать как кабели под напряжением, так и обесточенные кабели.
Маленький и портативный, легкий вес.

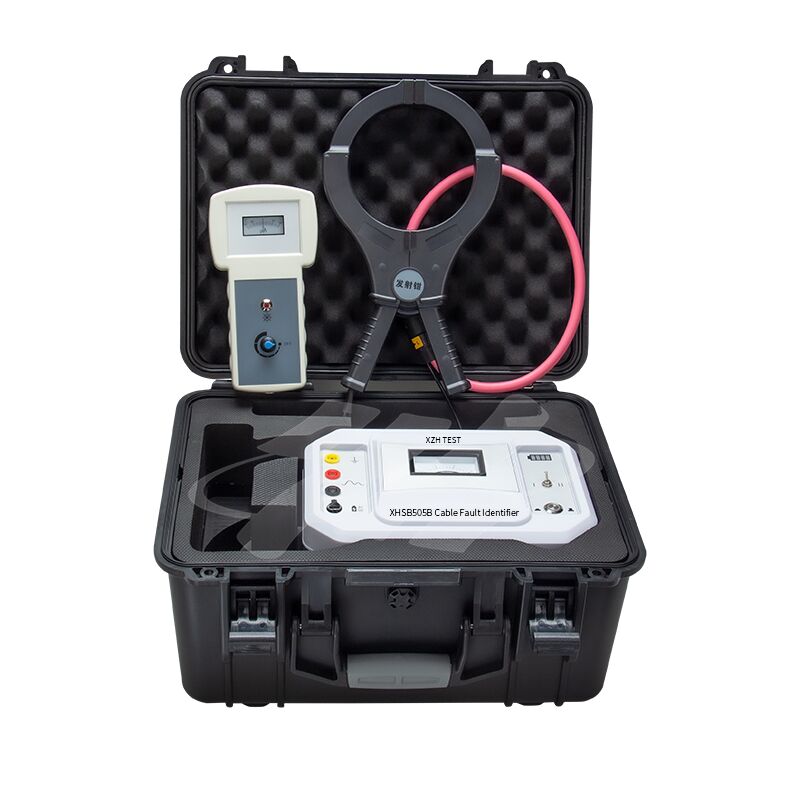

 Этот прибор состоит из передатчика, передающих клещей, приемных клещей, портативного приемника и т. д.
Панель передатчика:




1. Заземляющий полюс: клемма заземления для обеспечения безопасности оборудования;

2. Положительный полюс выхода: положительный выход передатчика, подключите красный выходной провод;

3. Отрицательный полюс выхода: отрицательный выход передатчика, подключите черный выходной провод;

4. Зарядка: порт зарядки DC12V, подключите зарядное устройство 12V для начала зарядки;

5. Выключатель питания: включение/выключение рабочего питания;

6. Переключатель передач: «Ⅰ» для идентификации обесточенных кабелей; «Ⅱ» для идентификации кабелей под напряжением;

7. Индикатор питания: индикация в реальном времени заряда батареи при работе встроенной батареи;

8. Амперметр: отображает мгновенное среднее значение выходного тока.

1. Портативный приемник имеет регулировочную ручку, которая может регулировать силу принимаемого сигнала (вращение по часовой стрелке: сила принимаемого сигнала увеличивается; вращение против часовой стрелки: сила принимаемого сигнала уменьшается; и имеет функцию переключения).

2. На нижней стороне портативного приемника имеется интерфейс BNC, который подключается к приемным клещам для приема сигнала при использовании.

Технические параметры


Инструкции по идентификации обесточенных кабелей - метод прямого подключения


1. Отсоедините броню на обоих концах кабеля от земли, зажмите красный зажим выходного провода передатчика на жиле тестируемого кабеля (хорошая фаза или фаза с более высокой изоляцией) и зажмите черный зажим выходного провода передатчика на жиле тестируемого кабеля. На точке заземления или заземляющем колышке соответствующая жила кабеля соединена с точкой заземления или заземляющим колышком на дальнем конце, как показано на рисунке выше.

2. Включите выключатель питания основного корпуса передатчика, выберите положение «Ⅰ» переключателя передач, индикатор выключателя питания мигнет три раза, и стрелка амперметра также колеблется три раза с той же частотой, и импульсный сигнал выводится циклически.

3. Подключите приемник к приемным клещам, и приемные клещи зажимаются на тестируемом кабеле.

4. Обратите внимание, что направление стрелки приемных клещей - это направление притока тока (положительное направление), в противном случае колебания стрелки часов будут прямо противоположными.

5. Поверните регулировочную ручку приемника по часовой стрелке, и когда вы услышите «бип», включите переключатель приемника. Затем отрегулируйте силу принимаемого сигнала приемника в подходящее положение. В это время сигнал можно принимать только на кабеле, который добавляет сигнал, и частота колебаний сигнала соответствует частоте передатчика, и издается звук «ди-ди-ди».

Инструкции по идентификации кабелей под напряжением - метод соединения


Примечания по методу соединения:
1. Нет необходимости выполнять какие-либо операции с тестируемым кабелем, просто зажмите пусковые клещи на кабеле для тестирования.

2. Оба конца оболочки кабеля должны быть хорошо заземлены, в противном случае ток соединения уменьшится с увеличением сопротивления заземления.

3. Если оболочка на обоих концах не заземлена или середина оболочки отключена, метод соединения не может быть использован.

4. Когда пусковые клещи вставлены в кабель, направление стрелки на клещах указывает на конец кабеля.

5. Держите приемные и передающие клещи на расстоянии 2 метров.

Метод:
1). Подключите выходной конец передатчика к пусковым клещам и зажмите пусковые клещи в нужном положении кабеля под напряжением, подлежащего идентификации, как показано на рисунке выше.

2). Включите выключатель питания основного блока передатчика и выберите переключатель положения «II». Индикатор выключателя питания мигнет три раза, и стрелка амперметра также колеблется три раза с той же частотой, и импульсный сигнал выводится циклически.

3). Подключите приемник к приемным клещам, и приемные клещи зажимаются на тестируемом кабеле.

4). Обратите внимание, что направление стрелки приемных клещей - это направление притока тока (положительное направление), в противном случае стрелки часов будут колебаться в противоположном направлении.

5). Поверните регулировочную ручку приемника по часовой стрелке, и когда вы услышите «бип», включите переключатель приемника. Затем отрегулируйте силу принимаемого сигнала приемника в подходящее положение. В это время сигнал можно принимать только на кабеле, который добавляет сигнал, и частота колебаний сигнала соответствует частоте переключения передатчика, и будет издаваться звук «ди-ди-ди».
