Портативный генератор высоковольтных импульсов XHHV535-4Z
Соответствие и сертификация
Высоковольтный генератор импульсов XHHV535-4Z разработан и изготовлен в полном соответствии с DL/T846-2016 (Общие технические условия на высоковольтное испытательное оборудование) и DL/T474-2017 (Руководство по проведению полевых испытаний изоляции). Сертифицированный по стандартам CE и ISO, этот прибор соответствует строгим требованиям к испытаниям промышленных силовых кабелей.
Область применения
Разработанный для испытаний на пробой импульсным разрядом и испытаний постоянным напряжением на силовых кабелях с номинальным напряжением 35 кВ и ниже, XHHV535-4Z объединяет источник высокого постоянного напряжения, конденсатор накопления энергии и разрядный шаровой промежуток в одном портативном блоке. Эта интеграция заменяет традиционные испытательные конфигурации, требующие отдельных испытательных трансформаторов, блоков управления и конденсаторов накопления энергии импульса, что значительно сокращает занимаемое оборудованием место на месте и сложность установки.
Основные преимущества
- Точность измерения класса 1.5: Высоковольтное измерение напряжения с двойным стрелочным индикатором (ток и напряжение) обеспечивает в реальном времени высокоточные показания как при испытаниях постоянным напряжением, так и при импульсных разрядах.
- Максимальная энергия разряда 2048 Дж: Встроенный конденсатор емкостью 4 мкФ обеспечивает стабильную энергию импульса до 2048 Дж при 32 кВ, гарантируя надежный пробой кабельных повреждений с высоким сопротивлением.
- Двухрежимная работа: Поддерживает испытания постоянным напряжением для оценки изоляции кабеля и режим импульсного разряда для предварительной локализации и точного определения места повреждения — две основные функции в одном приборе.
- Сверхлегкая портативная конструкция: При весе ≤35 кг и компактных размерах 430*345*550 мм, XHHV535-4Z является самым легким портативным высоковольтным импульсным оборудованием постоянного тока в своем классе, что позволяет одному оператору транспортировать его и быстро развертывать в полевых условиях.
- Защитная блокировка с нулевым стартом: Регулировка напряжения должна быть возвращена к нулю перед подачей высокого напряжения, что исключает риск случайной подачи высокого напряжения при включении.
- Комплексная система защиты: Интегрированная защита от перегрузки по току (порог 12 А, задержка >8 с на стороне низкого напряжения), защита от перегрева (65°C) и защита от перенапряжения обеспечивают безопасную работу в неблагоприятных полевых условиях.
- Устойчивость к короткому замыканию: Разработан для нормальной работы даже при коротком замыкании высоковольтного выхода на землю, обеспечивая надежную отказоустойчивость во время полевых испытаний.
- Возможность ручного разряда: Специальная кнопка разряда позволяет контролируемо рассеивать остаточную энергию конденсатора после испытаний, с индикацией напряжения конденсатора на вольтметре в реальном времени.
Технические характеристики
| Параметр | Спецификация |
|---|
| Диапазон импульсного напряжения | 0~32 кВ регулируемый (по умолчанию 0~28 кВ) |
| Напряжение пробоя | 0~28 кВ |
| Ток короткого замыкания | 0~320 мА |
| Точность высокого напряжения | Класс 1.5 |
| Встроенный конденсатор | 4 мкФ |
| Энергия разряда | 0~2048 Дж (при 32 кВ) |
| Полярность выходного напряжения | Отрицательная |
| Импульсная мощность | 400 Вт |
| Интервал разряда | Регулируемый, с управлением по времени |
| Защита от перегрузки по току | 12 А (>8 с порог), сторона низкого напряжения |
| Защита от перегрева | 65°C |
| Рабочее питание | 220 В переменного тока ±10%, 50 Гц ±1 Гц (60 Гц настраивается) |
| Размеры (Д*Ш*В) | 430*345*550 мм |
| Вес | ≤35 кг |
| Диапазон температур окружающей среды | -25°C до +65°C |
Режимы работы
Режим испытания постоянным напряжением: Подает регулируемое постоянное напряжение 0-32 кВ для испытаний изоляции кабеля на стойкость. Ручка регулировки напряжения обеспечивает плавное нарастание с индикацией вольтметра и амперметра в реальном времени. Подходит для рутинной оценки изоляции и пусконаладочных испытаний силовых кабелей среднего напряжения.
Режим импульсного разряда: Генерирует периодические импульсы высокой энергии для предварительной локализации и точного определения места повреждения кабеля при использовании совместно с локатором повреждений кабеля TDR и акустико-магнитным указателем. Интервал разряда регулируется с помощью реле времени на передней панели, что позволяет оптимизировать его для различных длин кабелей и характеристик повреждений.

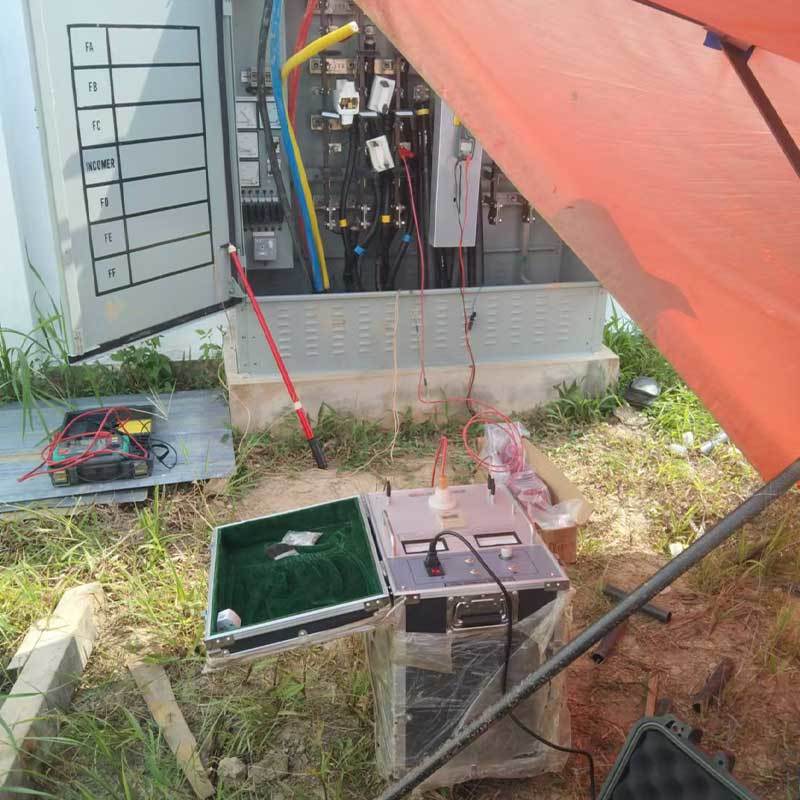

Типовая конфигурация системы
| Оборудование | Модель | Функция |
|---|
| Генератор высоковольтных импульсов | XHHV535-4Z | Импульсный разряд и испытание постоянным напряжением |
| Локатор повреждений кабеля | XHGG502A / XHGG501D | Многоимпульсное определение расстояния до повреждения TDR и ARC |
| Цифровой указатель повреждений кабеля | XHDD503E / XHDD503C | Акустико-магнитное точное определение |
| Измеритель сопротивления изоляции | XHMR-10kV | Предварительная диагностика изоляции |
Безопасность и надежность
Все высоковольтные клеммы оснащены специальными точками заземления. Блокировка нулевого старта требует возврата ручки регулировки напряжения в нулевое положение перед подачей высокого напряжения. Кнопка остановки обеспечивает немедленное отключение высокого напряжения с автоматическим внутренним разрядом конденсатора. Специальная кнопка ручного разряда позволяет контролируемо рассеивать остаточную энергию, с мониторингом напряжения конденсатора на вольтметре в реальном времени на протяжении всего процесса разряда.
Для получения технической консультации, спецификаций продукта или коммерческого предложения, пожалуйста, свяжитесь с нашей инженерной командой.
▎Часто задаваемые вопросы
В: Как работает генератор высоковольтных импульсов при обнаружении повреждений кабеля?
Генератор импульсов подает импульс высокой энергии в поврежденный кабель, создавая контролируемую высоковольтную дугу в точке повреждения. Эта дуга создает как акустический сигнал (громкий стук, обнаруживаемый наземными микрофонами), так и электромагнитный импульс (обнаруживаемый индуктивным приемником). Комбинируя время прибытия акустического и электромагнитного сигналов, операторы могут с высокой точностью определить точное местоположение повреждения — метод, известный как акустико-магнитная синхронизация.
В: Какой диапазон напряжения следует выбирать для различных типов кабелей?
Выбор напряжения в качестве общего руководства следует принципу номинального рабочего напряжения кабеля. Для кабелей низкого напряжения (до 1 кВ) используйте диапазон 8 кВ или 12 кВ. Для распределительных кабелей среднего напряжения (6-15 кВ) подходит диапазон 16 кВ. Для высоковольтных кабелей (35 кВ и выше) используйте диапазон 32 кВ. Всегда сверяйтесь со спецификациями максимального испытательного напряжения от производителя кабеля и убедитесь, что во время работы с высоким напряжением соблюдены все безопасные расстояния.
В: Какие меры предосторожности необходимо соблюдать при работе с генератором импульсов?
Испытания с помощью генератора высоковольтных импульсов требуют строгих протоколов безопасности. Всегда проверяйте, что кабель полностью обесточен и отключен от всех источников питания перед подключением. Установите минимальный безопасный периметр в 5 метров вокруг зоны испытаний с предупреждающими знаками. Весь персонал должен использовать соответствующие СИЗ, включая одежду с защитой от дуги, высоковольтные изолирующие перчатки и диэлектрические бахилы. Интегрированные функции безопасности — автоматический разряд при отключении питания, аварийная остановка и блокировка нулевого напряжения — обеспечивают дополнительные уровни защиты, но никогда не должны заменять надлежащие процедуры безопасности.
В: В чем преимущество нескольких уровней энергии (Джоулей) на этом устройстве?
Различные уровни энергии служат разным диагностическим целям. Низкие настройки энергии (например, 864 Дж–1024 Дж) идеально подходят для первоначального подтверждения повреждения и поиска повреждений с высоким сопротивлением, где избыточная энергия может усугубить повреждение кабеля. Средняя энергия (1225 Дж–2048 Дж) обеспечивает оптимальную силу акустического сигнала для большинства рутинных задач по точному определению места повреждения. Высокая энергия (2450 Дж+) предназначена для очень длинных кабелей, глубокого залегания или повреждений с высоким импедансом, которые требуют более сильного образования дуги для создания обнаруживаемой акустической сигнатуры. Трехуровневый выбор позволяет операторам настраивать выходную мощность в соответствии с условиями эксплуатации.
В: Какая гарантия и поддержка включены в комплект этого генератора импульсов?
Стандартная 12-месячная гарантия от производственных дефектов с пожизненной технической поддержкой. Сертификация CE и ISO 9001:2015. Каждое устройство включает генератор импульсов, высоковольтный выходной кабель, заземляющий кабель, разрядный стержень, руководство пользователя и прочный транспортный кейс. Установка на месте, ввод в эксплуатацию и обучение операторов по безопасности предоставляются по запросу. Запасные части, включая разрядные промежутки, конденсаторы и высоковольтные диоды, имеются на складе для быстрой замены.
