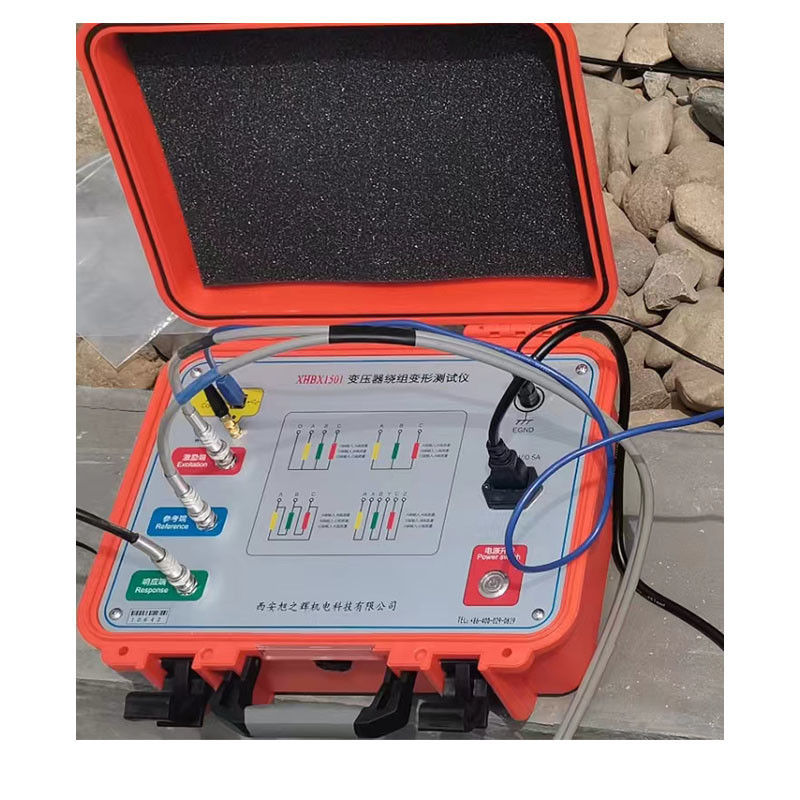

Проверка деформации обмотки трансформатора (SFRA) XHBX1501
Тестор деформации обмоток трансформатора на основе может сделать точную диагностику на трансформатор внутренней неисправности на основе измерения характеристических параметров обмоток трансформатора внутри,используя метод анализа частотного ответа (FRA), разработанный и усовершенствованный развитыми странамиОн применяется для обнаружения нарушений внутренней конструкции в 63-кВ-500-кВ трансформаторах.
Основываясь на методе анализа ответа, прибор количественно определяет изменения ответа внутренних параметров обмотки трансформатора в различных частотных областях и диагностирует искажение обмотки,выпуклость, перемещение, наклон, межповоротное короткое замыкание деформации и фазового контакта короткого замыкания точно.Испытание может проводиться без подъема крышки и разборки трансформатора., что делает его поистине неразрушительным устройством обнаружения внутренних неисправностей трансформатора.
Приложения и целевая аудитория:XHBX1501 позиционируется как чистый анализатор частотного ответа SFRA для глубокой диагностики деформации обмотки больших силовых трансформаторов,дополняющий метод скрининга импедантности короткого замыкания (eXHZK1620) и двухрежимный детектор частотного ответа и импедантности (например, XHBX1502) в той же категории.Он предназначен для центров по техническому обслуживанию электросетей, выполняющих постремонтную и поставарийную диагностику., предприятия по производству электроэнергии (термальные, гидроэлектростанции и атомные электростанции) для обслуживания основных трансформаторов на основе состояния, крупные промышленные пользователи, такие как сталь,нефтехимические и железнодорожные тяговые подстанции для критического управления состоянием трансформаторов, и сторонние институты по испытанию мощности, предоставляющие услуги стандарта DL/T911-2016.
Режимы сканирования
Линейное распределение сканирования:Диапазон измерения частоты стерилизации: (10Hz) - (10MHz), 40000 точек сканирования, разрешение 0,25kHz, 0,5kHz и 1kHz.
Распределение частот сканирования сегментов:Диапазон измерения частоты стерилизации: (0,5 кГц) - (1 МГц), 2000 точек сканирования; поддиапазоны: (0,5 кГц) - ((10 кГц), (10 кГц) - ((100 кГц), (100 кГц) - ((500 кГц), (500 кГц) - ((1000 кГц).
Основные характеристики
| Параметр |
Спецификация |
| Применимые трансформаторы |
Трансформаторы мощности 63 кВ ~ 500 кВ |
| Диапазон линейного промывания |
10 Гц ~ 10 МГц, 40000 точек, разрешение 0,25 / 0,5 / 1 кГц |
| Диапазон просмотра сегментов |
00,5 кГц ~ 1 МГц, 2000 пунктов |
| Диапазон измерения амплитуды |
-120 дБ ~ +20 дБ |
| Точность измерения амплитуды |
0.1 дБ |
| Точность частоты сканирования |
00,005% |
| Импеданс ввода сигнала |
1МΩ |
| Импеданс выхода сигнала |
50Ω |
| Амплитуда выхода сигнала |
± 20В |
| Коэффициент повторения теста |
990,9% |
| Размеры прибора (LxWxH) |
370 x 300 x 170 мм |
| Общая масса |
13 кг |
| Операционная / температура хранения |
-10 °C ~ +40 °C / -20 °C ~ +70 °C |
| Относительная влажность |
< 90%, неконденсирующий |
Усовершенствованные функции
Неинвазивные испытания:Испытание может проводиться без подъема крышки и разборки трансформатора;
Продвинутая технология подметания:Принять наиболее популярный метод стерилизации с цифровой высокоскоростной технологией стерилизации DDS для точной диагностики;
Широкое применение:Подходит для обнаружения нарушений внутренней конструкции трансформаторов мощности 63-500 кВ;
Гибкое соединение:Разделенная структура: тестовый хост и хост-компьютер соединены через USB, беспроводный Bluetooth или WIFI интерфейс; интерфейс WIFI можно удобно использовать на планшетных компьютерах и смартфонах;
Простая проводка:Полевая проводка проста, легко использовать;
Широкий динамический диапазон:Динамический диапазон измерений: -120 - +20 дБ;
Соответствие стандарту:Программное обеспечение для анализа является мощным, а программные и аппаратные показатели соответствуют национальному стандарту DL/T911-2016;
Гибкое распределение маскировки:измерение с помощью линейного или логарифмического распределения;
Автоматический диапазон:Канал ответа имеет несколько диапазонов и автоматически регулирует диапазон во время процесса измерения;
Высокоскоростное отбор проб:высокоскоростное двуканальное 16-битное A/D отбор проб; при изменении положения крана во время полевого испытания кривая формы волны четко изменяется;
Интеллектуальный анализ:Автоматическая система анализа данных: поперечное сравнение сходства трехфазных обмоток А, В и С и продольное историческое сравнение, дающее диагностическое заключение на четырех уровнях:очень хорошая консистенция, хорошая консистенция, плохая консистенция и очень плохая консистенция;
Автоматическая отчетность:Автоматически генерирует электронные отчеты о тестах Word, автоматически сохраняет параметры состояния окружающей среды и поддерживает цветовую печать для удобной отчетности о тестах.
Стандарты и соответствие
The XHBX1501 is designed in accordance with DL/T911-2016 "Frequency Response Analysis Method for Power Transformer Winding Deformation" and its amplitude-frequency characteristics meet the national technical indicators for amplitude-frequency characteristic testersОсь частоты (горизонтальная) обеспечивает как линейные, так и логарифмические шкалы, поэтому напечатанные кривые могут быть линейными или логарифмическими в зависимости от потребностей пользователя.
Каждый блок поставляется с сертификатом гарантии и поддержкой послепродажного обслуживания, и настройка доступна для соответствия конкретным требованиям проекта.

Частые вопросы
Вопрос 1: Для чего используется XHBX1501?
Это измеритель деформации обмоток трансформатора, основанный на методе анализа частотного ответа (FRA).Он делает точную диагностику внутренних неисправностей трансформатора путем измерения характеристических параметров обмоток трансформатора, и обнаруживает искажение обмотки, выпуклость, смещение, наклон, деформацию короткого замыкания между поворотами и сбои короткого замыкания с фазовым контактом в трансформаторах мощности 63 кВ-500 кВ,без подъема крышки или демонтажа трансформатора.
Вопрос 2: Какие стандарты он соблюдает?
Программные и аппаратные показатели соответствуют национальному стандарту DL/T911-2016 "Метод анализа частотного ответа на деформацию обмоток силовых трансформаторов".Инструмент поддерживает как линейное сканирование (10Hz-10MHz, 40000 пунктов) и сканирование на частоте сегмента (0,5 кГц - 1 МГц, 2000 пунктов), охватывающих два основных способа измерения, используемых в промышленности.
Q3: Каковы ключевые спецификации измерений?
диапазон измерения амплитуды: -120dB до +20dB с точностью 0,1dB; точность частоты сканирования: 0,005%; импеданс входа сигнала: 1MΩ; импеданс выхода сигнала: 50Ω; амплитуда выхода сигнала: ±20V;частота повторения испытаний99,9%.
Вопрос 4: Как работает программное обеспечение для анализа?
Система автоматического анализа данных выполняет поперечное сравнение трехфазного аналогичного намотки А, В и С и продольное историческое сравнение, давая диагностическое заключение на четырех уровнях:Очень хорошоОн автоматически генерирует электронные отчеты о испытаниях Word, автоматически сохраняет параметры состояния окружающей среды,и поддерживает цветовую печать для удобной отчетности.
Вопрос 5: удобно ли для испытаний на месте?
Да. Он использует разделенную структуру, и тестовый хост подключается к ПК через USB, беспроводной интерфейс Bluetooth или WIFI. Интерфейс WIFI можно удобно использовать на планшетных компьютерах и смартфонах.Инструмент весит 13 кг и имеет размеры 370 x 300 x 170 мм, работает при температуре от -10 до +40 градусов, и полевая проводка проста.
