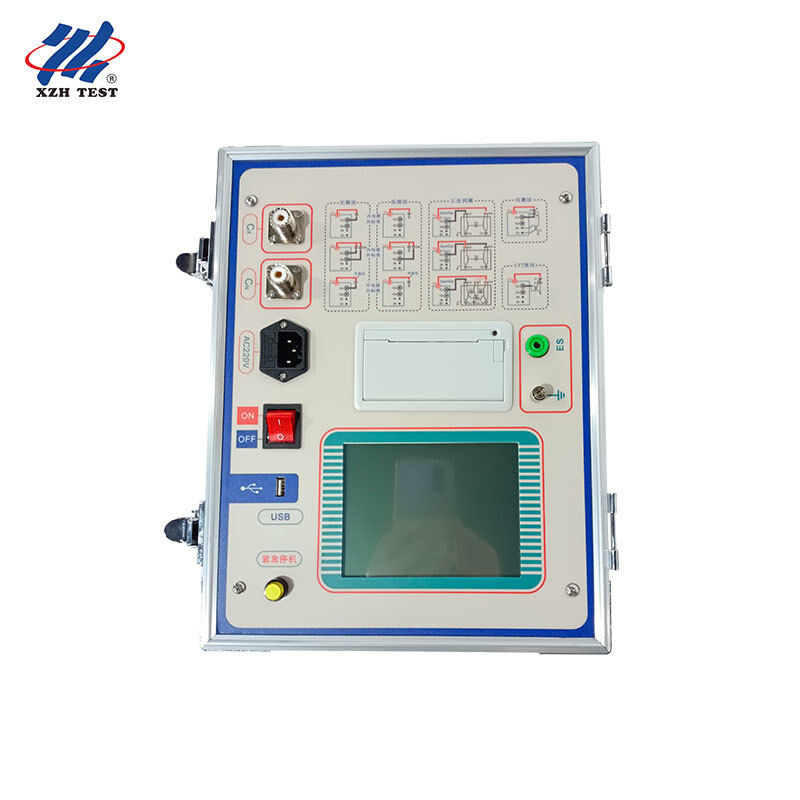

XHJS1000B Тестер диэлектрических потерь (Tan Delta Test Set)
XHJS1000B представляет собой высокоточный автоматический тест на диэлектрическую потерю (тан дельта) и изоляцию емкости для электростанций, подстанций и лабораторий.Это интегрированный инструмент, который сочетает в себе испытательный мост диэлектрической потери, переменного частотного источника питания, ступенчатого трансформатора и стандартного конденсатора высокой стабильности SF6,и он автоматически измеряет электрические потери касания и емкости всех видов высоковольтного электрооборудования на месте.
Предназначен для:Группы испытаний высокого напряжения электростанций и подстанций, производители высоковольтного оборудования, заводские испытательные лаборатории, органы калибровки и инспекции третьих лиц,и инженеров по вводу в эксплуатацию трансформаторов и КВТ, которые должны точно измерять диэлектрические потери и емкость на месте.
Основные характеристики
| Параметр |
Спецификация |
| Модель |
XHJS1000B |
| Тип продукции |
Автоматический набор испытаний диэлектрических потерь (тан дельта) и емкости |
| Диапазон измерений |
0 100% (диэлектрические потери и емкость) |
| Принцип невмешательства |
Метод преобразования частоты |
| Соотношение CVT |
10 ¢ 10000 |
| Частота тестирования |
50 Гц, 47.5 / 52.5 Гц, 45 / 55 Гц, 60 Гц, 57.5 / 62.5 Гц, 55 / 65 Гц |
| Стандартный конденсатор |
SF6 стандартный конденсатор высокой стабильности |
| Испытание ТПП |
Одноступенчатое испытание CVT; измерение без удаления высоковольтных проводов |
| Силовое питание |
Обменное давление 220В ±10% |
| Дисплей |
Большой ЖК-дисплей |
| Хранение данных |
Массивное бортовое хранение данных с управлением данными |
| Испытание изоляционного масла |
Поддерживает испытание диэлектрических потерь изолирующего масла с помощью изоляционной чашки |
| Применение |
Электростанции, подстанции и лаборатории |
Основные особенности
Большой ЖК-дисплей для четкого чтения всех параметров испытания.
Массивное хранение данных с научным и передовым управлением данными.
Многократные режимы испытаний охватывают измерение емкости, диэлектрических потерь и сопротивления изоляции.
Одноэтапное испытание CVT упрощает процедуру измерений на месте.
Проверка CVT без удаления высоковольтных проводов, экономия времени отключения.
Метод обратной защиты CVT для измерения C0.
Высокоскоростной сигнал отбора проб для быстрого, стабильного результата.
Многочисленные защитные устройства делают инструмент безопасным и надежным.
Интегрированная конструкция и преобразование частоты
Интегрированная структура
Прибор включает в себя испытательный мост диэлектрических потерь, питание с переменной частотой, степ-ап трансформатор и стандартный конденсатор высокой стабильности SF6 в одном блоке.Внутри прибора производится испытание инвертора высокого напряжения, и трансформатор повышает напряжение для испытываемого образца.
Антиинтерференция преобразования частоты
При таких частотах, как 50 Гц, 47,5 / 52,5 Гц, 45 / 55 Гц, 60 Гц, 57,5 / 62,5 Гц и 55 / 65 Гц, цифровой фильтр выемки избегает помех электрического поля мощности-частоты,решение проблемы точного измерения при сильных помехах электрического поля и также подходит для случаев, когда генератор подает энергию после отключения питания.
Испытание диэлектрических потерь изолирующего масла
С помощью изоляционной чашки один и тот же прибор может проверять диэлектрическую потерю изоляционного масла, расширяя его использование от измерения емкости оборудования и потерь до оценки качества масла.
Частые вопросы
Вопрос 1: Для кого разработан тестер диэлектрических потерь XHJS1000B?
Он предназначен для испытательных групп высокого напряжения электростанций и подстанций, заводских испытательных лабораторий производителей высоковольтного оборудования, сторонних калибровочных и инспекционных органов.и инженеров по вводу в эксплуатацию трансформаторов и КВТ, которые должны точно измерять диэлектрические потери и емкость на месте.
Вопрос 2: Что измеряет прибор?
Он автоматически измеряет тангенс электрических потерь (тан дельта) и емкость всех видов высоковольтного электрического оборудования, а также измерение сопротивления изоляции,И с изоляционной чашечкой он также может проверить диэлектрические потери изоляционного масла.
Вопрос 3: Как он справляется с сильными электромагнитными помехами?
Он использует принцип преобразования частоты против помех.и цифровой фильтр выемки избегает помех электрического поля частоты мощности, решая точные измерения при сильных помехах поля, а также подстраивая генератор питания после отключения электроэнергии.
Q4: Какие функции CVT поддерживаются?
Прибор обеспечивает одноступенчатое испытание КВТ и может измерять КВТ без удаления высоковольтных проводов, используя метод обратной защиты КВТ для измерения С0,с соотношением CVT от 10 до 10000.
Q5: Каковы основные характеристики и источник питания?
Он имеет диапазон измерений 0 ‰ 100%, использует встроенный стандартный конденсатор высокой стабильности SF6 в качестве ориентира, и питается от тока переменного тока 220 В ± 10%, с большим ЖК-дисплеем и массивным хранилищем данных на борту.
