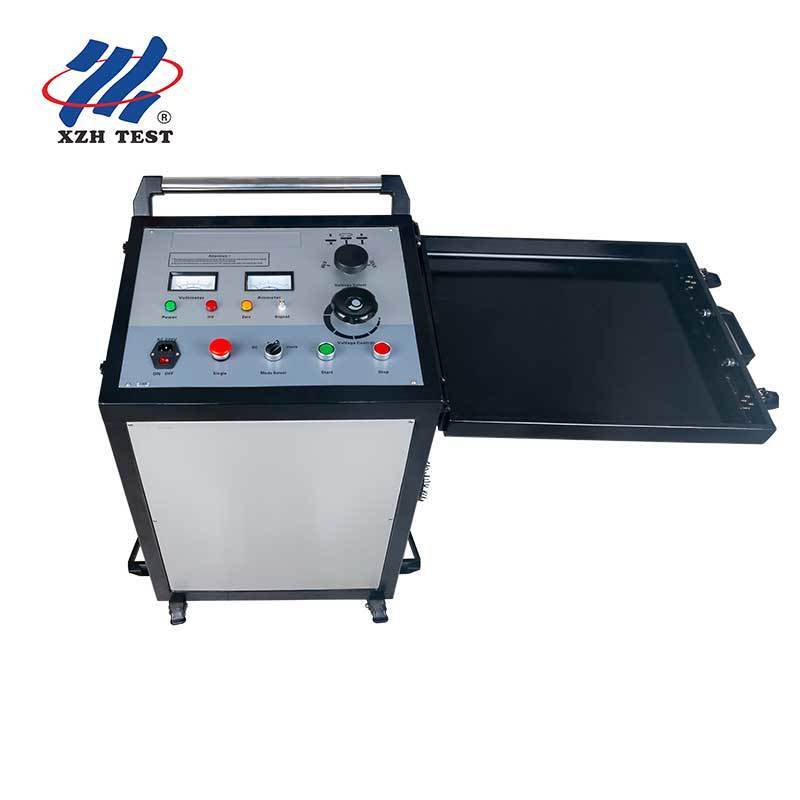

Настраиваемый экранированный высоковольтный кабельный ударник — XHHV535-4TS
Модель: XHHV535-4TS | Энергия импульса 2048 Дж
Предназначен для: Подрядчики по поиску неисправностей кабелей, отделы технического обслуживания коммунальных служб, дистрибьюторы оборудования OEM/ODM
Ключевая ценность: Полностью настраиваемый экранированный кабельный ударник с тремя выбираемыми диапазонами напряжения, обеспечивающий энергию импульса 2048 Дж. Интегрированный источник питания постоянного тока, конденсатор накопления энергии и разрядный шар в одном блоке на тележке — конфигурируется в соответствии с вашими спецификациями напряжения, конденсатора и брендинга.
Кому нужен XHHV535-4TS
XHHV535-4TS разработан для организаций, которым требуется гибкость в оборудовании для поиска неисправностей кабелей. Независимо от того, являетесь ли вы подрядчиком, управляющим различными классами напряжения на своей территории обслуживания, коммунальной службой, стандартизирующей свой парк оборудования с помощью индивидуально настроенных генераторов импульсов, или дистрибьютором, ищущим оборудование под брендом OEM для своего рынка — 4TS адаптируется к вашим требованиям.
1Подрядчики по поиску неисправностей в нескольких классахТри уровня напряжения — 8 кВ, 16 кВ, 32 кВ — доступны с помощью одного селекторного переключателя. Переключайтесь между поиском неисправностей распределительных, промышленных и подстанционных кабелей без смены оборудования.
2Менеджеры парка оборудования коммунальных службНастройте диапазоны напряжения и значения конденсаторов в соответствии с конкретными классами напряжения вашей сети. Один стандартизированный прибор для всего вашего парка оборудования.
3Дистрибьюторы OEM / ODMПолная настройка доступна — брендинг, конфигурация напряжения, упаковка. Поставляйте свой собственный кабельный ударник под вашим брендом на ваш региональный рынок без инвестиций в НИОКР.
4Команды по техническому обслуживанию промышленных высоковольтных системОт питающих кабелей двигателей 6,6 кВ до вводных цепей 33 кВ — один экранированный ударник охватывает полный диапазон напряжений кабельной инфраструктуры вашего предприятия.
Экранированная конструкция — создана для требовательной промышленной среды
XHHV535-4TS оснащен полностью экранированным высоковольтным отсеком, который изолирует источник питания постоянного тока, конденсатор накопления энергии и узел разрядного шара внутри закрытого металлического корпуса. Эта конструкция выполняет три критически важные функции для полевых и промышленных работ:
- Безопасность оператора: Экранированный корпус предотвращает случайный контакт с компонентами под напряжением во время работы. Все высоковольтные пути находятся внутри заземленных металлических барьеров — превышая требования безопасности IEC 61010-1 для высоковольтного испытательного оборудования
- Электромагнитная совместимость: Экранированная конструкция минимизирует излучаемые электромагнитные помехи во время событий разряда импульса, защищая чувствительные сопутствующие приборы, такие как кабельные тестеры TDR, акустико-магнитные указатели места повреждения и коммуникационное оборудование, от электромагнитных помех
- Устойчивость к воздействию окружающей среды: Закрытая конструкция защищает внутренние компоненты от пыли, влаги и механических ударов во время транспортировки и развертывания на месте — что важно для полевых бригад, работающих на подстанциях, в траншеях и кабельных колодцах на открытом воздухе
Три диапазона напряжения — производительность, адаптирующаяся к вашей кабельной сети
| Диапазон напряжения | Конфигурация конденсатора | Типичное применение |
|---|
| 0–8 кВ | 64 мкФ | Распределительные кабели низкого/среднего напряжения (6 кВ–10 кВ), неисправности городских фидеров, вводы в здания |
| 0–16 кВ | 16 мкФ | Промышленные фидеры (11 кВ–20 кВ), кабели сборных сетей возобновляемой энергетики, среднедистанционные цепи |
| 0–32 кВ | 4 мкФ | Подстанционные кабели (33 кВ–35 кВ), длинные промышленные вводные линии, сборные сети ветряных электростанций |
2048 Джоулей в вашем распоряжении: При 32 кВ с конденсатором 4 мкФ XHHV535-4TS обеспечивает 2048 Дж энергии импульса — достаточный акустический выход для надежного определения места повреждения даже при неисправностях с высоким сопротивлением и на длинных кабельных линиях, где более слабые генераторы импульсов не могут создать обнаруживаемые сигналы разряда.
Технические характеристики
| Параметр | Спецификация |
|---|
| Выбираемые выходные напряжения | 0–8 кВ / 0–16 кВ / 0–32 кВ (три диапазона) |
| Внутренний банк конденсаторов | 64 мкФ/8 кВ · 16 мкФ/16 кВ · 4 мкФ/32 кВ (автоматически переключается с диапазоном напряжения) |
| Максимальная энергия импульса | 2048 Дж (при 32 кВ / 4 мкФ) |
| Номинальная мощность импульса | 2 кВА |
| Время импульса | Автоматический импульс ~ интервал 4 секунды · Доступен режим ручного разряда |
| Точность измерения ВН | Делитель напряжения класса 1,5, отображение кВ и мА в реальном времени |
| Режимы разряда | Автоматический временной разряд + ручной разряд кнопкой |
| Системы безопасности | Блокировка запуска в нулевом положении, возврат потенциометра в ноль, автоматический разряд конденсатора при остановке, защита от перегрузки по току/перенапряжения |
| Дополнительные функции | Испытание постоянным напряжением, встроенный модуль выборки формы сигнала для предварительного определения места неисправности TDR |
| Размеры | 534Д * 444Ш * 805В мм (на тележке) |
| Вес | 120 кг (тележка со встроенными колесами и ручкой для транспортировки) |
| Источник питания | Переменный ток 220 В ±10%, 50 Гц ±2 Гц |
| Рабочая температура | -20°C до +50°C |
| Бренд / Происхождение | XZH TEST / Китай |
| Сертификация | CE, ISO |
Возможности индивидуальной настройки — ваш бренд, ваши спецификации
XHHV535-4TS разработан как настраиваемая платформа. XZH TEST поддерживает заказы OEM и ODM со следующими возможностями конфигурации:
| Область настройки | Доступные варианты |
|---|
| Диапазоны напряжения | По умолчанию 8/16/32 кВ — могут быть перенастроены в соответствии с вашими региональными стандартами напряжения кабелей (например, 6/12/24 кВ, 10/20/35 кВ) |
| Значения конденсаторов | Индивидуальное согласование емкости и напряжения для конкретных целевых значений энергии импульса |
| Брендинг | Индивидуальный логотип на передней панели, маркировка оборудования, нумерация моделей в соответствии с требованиями клиента |
| Упаковка | Деревянный ящик с индивидуальным брендингом, многоязычное руководство пользователя, футляр для аксессуаров с логотипом |
| Аксессуары | Индивидуальная длина кабелей, типы разъемов, конфигурации разрядных штанг |
| Цвет | По умолчанию черный — доступны индивидуальные цвета корпуса, соответствующие RAL, для оптовых заказов |
Заинтересованы в OEM или индивидуальной конфигурации? Свяжитесь с нашим отделом продаж с вашими спецификациями для получения индивидуального предложения.
Интегрированная архитектура системы
В отличие от модульных генераторов импульсов, требующих отдельного источника питания постоянного тока, банка конденсаторов и модулей разрядного шара, соединенных высоковольтными кабелями на месте, XHHV535-4TS интегрирует все три подсистемы в один экранированный корпус:
- Источник питания постоянного тока высокого напряжения: Встроенный выпрямитель и повышающий трансформатор, обеспечивающий непрерывно регулируемый выход постоянного тока в каждом диапазоне напряжения
- Банк конденсаторов накопления энергии: Три внутренних конденсатора (4/16/64 мкФ), автоматически выбираемых переключателем диапазона напряжения — без внешних подключений конденсаторов или ручной переконфигурации
- Узел разрядного шара: Прецизионно обработанные разрядные шары из вольфрамового сплава с регулируемым зазором, расположенные внутри экранированного отсека для контролируемых, воспроизводимых характеристик импульса
Как XHHV535-4TS интегрируется в ваш рабочий процесс поиска неисправностей
- Предварительное определение местоположения с помощью TDR: Используйте кабельный локатор TDR (например, серии XZH TEST 502) для оценки расстояния до неисправности. Встроенный модуль выборки формы сигнала 4TS обеспечивает чистый триггерный сигнал для получения данных TDR
- Выберите диапазон напряжения: Выберите 8 кВ, 16 кВ или 32 кВ в зависимости от номинального напряжения кабеля — поворот селектора на передней панели мгновенно переконфигурирует внутренний банк конденсаторов
- Проверка нуля и запуск: Убедитесь, что индикатор нулевого положения горит, нажмите «Пуск», затем увеличьте напряжение до желаемого уровня импульса
- Точное определение местоположения с помощью акустико-магнитного метода: 4TS обеспечивает контролируемые импульсы 2048 Дж с интервалом ~4 секунды. Используйте акустико-магнитный указатель места повреждения (например, XZH TEST XHDD503) в предполагаемом месте неисправности для улавливания звука разряда и электромагнитных сигналов
- Отметьте и раскопайте: После акустического подтверждения точки неисправности отметьте поверхность, отключите питание 4TS и приступайте к целевой раскопке
Меры предосторожности
- Эксплуатировать это оборудование могут только квалифицированные высоковольтные техники — 32 кВ являются смертельным уровнем напряжения
- Убедитесь, что индикатор нулевого положения горит (желтым), прежде чем нажимать «Пуск» — блокировка запуска в нулевом положении предотвращает подачу питания при ненулевой настройке
- Никогда не меняйте селектор диапазона напряжения при активной высоковольтной выходной мощности — отключите питание, разрядите и убедитесь в нуле перед переключением
- Убедитесь, что вольтметр показывает ноль и автоматический разряд завершен, прежде чем отсоединять выходные кабели или приближаться к зоне испытаний
- Всегда подключайте клемму заземления прибора к контуру заземления станции перед подачей питания
- Немедленно нажмите кнопку аварийной остановки при наблюдении аномальных показаний приборов, звуков или запахов
Часто задаваемые вопросы
В: Как работает высоковольтный генератор импульсов при обнаружении неисправностей кабелей?
Генератор импульсов разряжает высоковольтный импульс в неисправный кабель, создавая контролируемую высоковольтную дугу в точке неисправности. Эта дуга создает как акустический сигнал (громкий хлопающий звук, обнаруживаемый наземными микрофонами), так и электромагнитный импульс (обнаруживаемый индуктивным приемником). Комбинируя время прибытия акустического и электромагнитного сигналов, операторы могут с высокой точностью определить точное местоположение неисправности — метод, известный как акустико-магнитная синхронизация.
В: Какой диапазон напряжения следует выбирать для различных типов кабелей?
Выбор напряжения в качестве общего руководства следует принципу номинального рабочего напряжения кабеля. Для кабелей низкого напряжения (до 1 кВ) используйте диапазон 8 кВ или 12 кВ. Для распределительных кабелей среднего напряжения (6-15 кВ) подходит диапазон 16 кВ. Для высоковольтных кабелей передачи (35 кВ и выше) используйте диапазон 32 кВ. Всегда сверяйтесь со спецификациями максимального испытательного напряжения от производителя кабеля и обеспечивайте соблюдение всех безопасных расстояний во время работы с высоким напряжением.
В: Какие меры предосторожности необходимо соблюдать при работе с генератором импульсов?
Испытания высоковольтным генератором импульсов требуют строгих протоколов безопасности. Всегда проверяйте, что кабель полностью обесточен и изолирован от всех источников питания перед подключением. Установите минимальную зону безопасности 5 метров вокруг зоны испытаний с предупреждающими знаками. Весь персонал должен использовать соответствующее СИЗ, включая одежду с защитой от дуги, высоковольтные изолирующие перчатки и диэлектрические бахилы. Встроенные функции безопасности — автоматический разряд при отключении питания, аварийная остановка и блокировка нулевого напряжения — обеспечивают дополнительные уровни защиты, но никогда не должны заменять надлежащие процедуры безопасности.
В: Каково преимущество наличия нескольких уровней энергии (Джоулей) на этом устройстве?
Различные уровни энергии служат разным диагностическим целям. Низкие уровни энергии (например, 864 Дж–1024 Дж) идеально подходят для первоначального подтверждения неисправности и поиска неисправностей с высоким сопротивлением, где избыточная энергия может усугубить повреждение кабеля. Средняя энергия (1225 Дж–2048 Дж) обеспечивает оптимальную силу акустического сигнала для большинства обычных поисков неисправностей. Высокая энергия (2450 Дж+) предназначена для очень длинных кабелей, сценариев глубокого залегания или неисправностей с высоким импедансом, которые требуют более сильного образования дуги для создания обнаруживаемой акустической сигнатуры. Трехуровневый выбор позволяет операторам настраивать выходную мощность в соответствии с условиями на месте.
В: Какая гарантия и поддержка включены в этот генератор импульсов?
Стандартная гарантия 12 месяцев на производственные дефекты с пожизненной технической поддержкой. Сертификация CE и ISO 9001:2015. Каждое устройство включает генератор импульсов, высоковольтный выходной кабель, заземляющий кабель, разрядную штангу, руководство пользователя и защитное транспортное решение. Установка на месте, ввод в эксплуатацию и обучение операторов по безопасности доступны по запросу. Запасные части, включая разрядные зазоры, конденсаторы и высоковольтные диоды, имеются на складе для быстрой замены.
