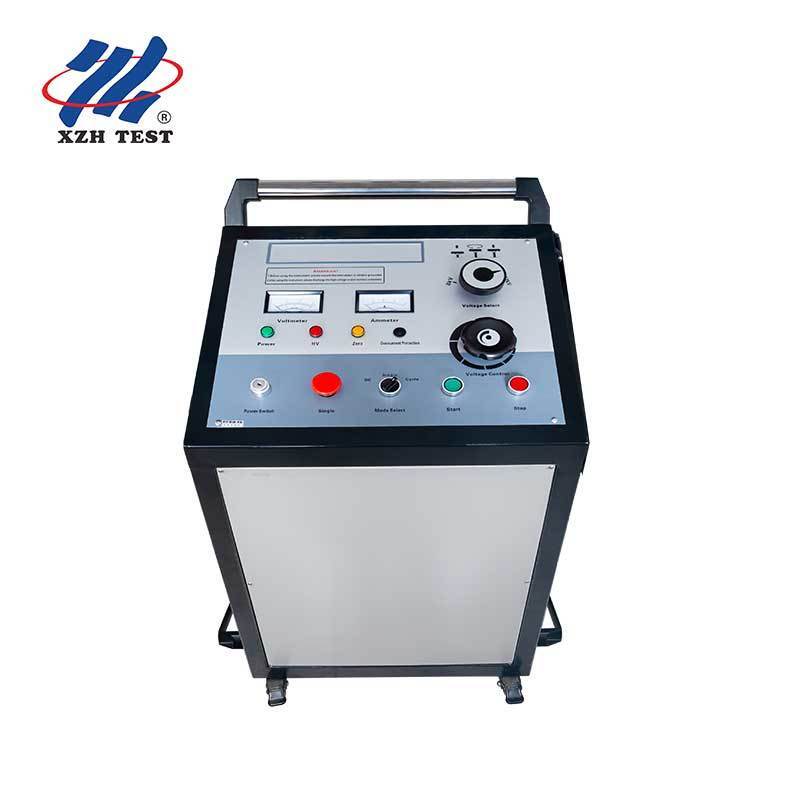

Трехвольтный генератор перенапряжения на троллейбусе Модель: XHHV535-4TS
Разработан для:Подрядчики по ремонту многоуровневых кабелей, команды полевого обслуживания коммунальных услуг, отделы технического обслуживания промышленного HV
Основная ценность:На троллейбусе установлен импульсный генератор постоянного тока с тремя выбираемыми выходной напряжением 8 кВ, 16 кВ и 32 кВ в одном мобильном агрегате.Переключение между уровнями напряжения без внешней реконфигурации или изменений конденсатораОдин инструмент для распределения, субпередачи и промышленных кабелей.
Для кого это оборудование?
XHHV535-4TS специально разработан для полевых команд, чья ежедневная нагрузка охватывает несколько классов напряжения кабеля.Вместо загрузки трех отдельных генераторов нагрузки на служебное транспортное средство, один для распределения 6-10 кВ, один для 15-20 кВ промышленных питателей, и один для 33-35 кВ подпередачи 4TS устанавливает все три уровня напряжения за одним выборным выключателем на одном приборе, установленном на тележке.
1Многонапряженные подрядчикиТри уровня напряжения, один прибор, переход от 11 кВ городского распределительного отказа в 08:00 к 33 кВ подпередачи в 10:00 без замены оборудования.
2Отделения по техническому обслуживаниюСтандартизируйте свой парк полевых служб. Один XHHV535-4TS на транспортное средство охватывает все классы напряжения кабеля на территории обслуживания.
3Электрики промышленных заводовУправляет полным диапазоном внутриустановки кабельных напряжений от 6,6 кВ питателей двигателей через 11 кВ распределения до 33 кВ входящих цепей на одной тележке.
4Компании по оказанию услуг по тестированиюПринимать контракты по всем классам напряжения MV/HV. Тривольтный селектор адаптируется к любой кабельной сети клиента без дополнительных инвестиций в оборудование или места для транспортного средства.
Три выбираемых напряжения один выбирающий переключатель, три инструмента стоимость мощности
8 кВКласс распространенияКабели городского и сельского распределения 6 кВ-10 кВ, промышленных питателей LV, входы для коммерческих зданий
16 кВКласс промышленного питателя11 кВ-20 кВ питатели для промышленных установок, кабели для сбора энергии из возобновляемых источников, распределительные схемы на средние расстояния
32 кВКласс подпередачи33 кВ-35 кВ кабели подпередачи, промышленных приток на большие расстояния, коллекторные массивы ветровых электростанций
Оперативное воздействие:Сервисное транспортное средство, загруженное тремя отдельными однонагнетательными генераторами перенапряжения, несет в 3 раза стоимость капитала, в 3 раза вес и требует техников, обученных 3 интерфейсам.Один XHHV535-4TS заменяет все три с одним переключателем для изменения уровня напряжения между рабочими местами.
Основные характеристики
| Параметр |
Спецификация |
| Выбираемые выходные напряжения |
8кВ / 16кВ / 32кВ три независимых уровня |
| Переключение напряжения |
Одновыборный переключатель без внешнего конденсатора или перенастройки кабеля |
| Режимы вывода |
Импульсный разряд (автоматический + ручной) + постоянное напряжение |
| Форма фактора |
Находящиеся на троллейбусе с интегрированной транспортной ручкой |
| Системы безопасности |
Запуск на нулевом положении, автоматическое разрядка, защита от перенапряжения/перенапряжения/перегрева |
| Дисплей счетчика |
Двухуровневые показатели ∙ мониторинг в реальном времени кВ и мА |
| Бренд / происхождение |
Испытание XZH / Китай |
| Сертификация |
CE, ISO |
Выбор напряжения Встроенная простота
- Выберите:Поверните выборщик напряжения передней панели на 8 кВ, 16 кВ или 32 кВ
- Установите на нуль:Подтвердить регулировщик напряжения кнопка полностью против часовой стрелки (желтый индикатор нулевого положения включен)
- Начать:Нажмите Начать, чтобы включить выход HV на выбранном уровне напряжения
- Настройка:Увеличить напряжение с нуля до желаемого уровня испытания в выбранном диапазоне
Заявления
| Применение |
Рекомендуемое напряжение |
| Определение неисправностей в распределительных кабелях LV/MV |
Сети 8 кВ городские и сельские сети 6-10 кВ |
| Расположение неисправности промышленных кабелей питания |
16 кВ |
| Выявление неисправностей кабеля подпередачи |
Круги 32 кВ 33 кВ-35 кВ входящие и дальние |
| Дисплик выдерживает испытание напряжения |
Выбирается по кабелю 8/16/32 кВ |
| Приобретение формы волны TDR |
Процесс задержания временного зажигания при соответствующем испытательном напряжении |
| Акустико-магнитное определение |
Синхронизированный импульс на всех трех уровнях напряжения |
Безопасность и эксплуатационные меры предосторожности
- Выберите правильный уровень напряжениядо этогоэнергизирующий никогда не меняйте выборщик напряжения, пока выход HV активен
- Указатель нулевого положения должен быть включен (желтый) перед нажатием клавиши "Пуск"
- Используйте автоматическое разрядное устройство и проверьте, что вольтметр читает нуль, прежде чем отключать выходной кабель
- Нажмите на кнопку "Остановка" немедленно, если вы заметите какие-либо ненормальные показания из счетчика, звук или запах.
- Только квалифицированные техники ВВ могут использовать это оборудование
- Сопоставьте уровень напряжения с номинальным напряжением кабеля. Не применяйте 32 кВ к кабелям с номинальным напряжением ниже выбранного напряжения.
Часто задаваемые вопросы
Вопрос: Как работает генератор высокого напряжения при обнаружении неисправностей кабеля?
Генератор перенапряжения выпускает высокоэнергетический импульс в неисправный кабель, создавая контролируемую высоковольтную дугу в точке отказа.Эта дуга производит как акустический сигнал (сильный стук, обнаруживаемый наземными микрофонами), так и электромагнитный импульс (отмечаемый индуктивным приемником)Сочетая время прибытия акустического и электромагнитного сигналов, операторы могут точно определить местоположение неисправности с помощью техники, известной как акустико-магнитная синхронизация.
В: Какой диапазон напряжения я должен выбрать для различных типов кабелей?
Выбор напряжения осуществляется в соответствии с номинальным рабочим напряжением кабеля в качестве общего руководства. Для низковольтных кабелей (до 1 кВ) используйте диапазон 8 кВ или 12 кВ. Для кабелей распределения среднего напряжения (6-15 кВ)диапазон 16 кВ является подходящимДля кабелей высокого напряжения (35 кВ и выше) используйте диапазон 32 кВ.Всегда обращайтесь к производителю кабеля по спецификациям максимального испытательного напряжения и убедитесь, что все требования безопасности соблюдаются во время работы на высоком напряжении.
Вопрос: Какие меры предосторожности должны соблюдаться при работе генератора перенапряжений?
Всегда проверяйте, что кабель полностью отключен и изолирован от всех источников питания перед подключением.Установка периметра безопасности минимум 5 метров вокруг зоны испытаний с предупреждающими знакамиВсе сотрудники должны носить соответствующую индивидуальную защиту, включая одежду с дуговой защитой, изоляционные перчатки для ВВ и диэлектрическую обувь.аварийная остановка, и блокировка с нулевым напряжением обеспечивают дополнительный уровень защиты, но никогда не должны заменять надлежащие процедуры безопасности.
Вопрос: Каково преимущество нескольких уровней энергии (джоулей) на этой единице?
Различные энергетические уровни служат различным диагностическим целям.864J1024J) идеально подходят для первоначального подтверждения неисправности и обнаружения неисправностей высокого сопротивления, где чрезмерная энергия может ухудшить повреждение кабеля.Средняя энергия (1225J2048J) обеспечивает оптимальную мощность акустического сигнала для большинства обычных выявлений неисправностей.или высокоимпедансные неисправности, требующие более сильной генерации дуги для получения обнаруживаемой акустической сигнатурыТрехуровневый выбор позволяет операторам сопоставлять выработанную энергию с условиями на поле.
Вопрос: Какая гарантия и поддержка включены в этот генератор?
12-месячная стандартная гарантия от производственных дефектов с пожизненной технической поддержкой. CE и ISO 9001:2015 сертифицирован. Каждый блок включает в себя генератор перенапряжений, выходной кабель HV, наземный кабель,Стержень для сбросаДля безопасной транспортировки доступны установка на месте, пуск в эксплуатацию и обучение безопасности оператора по запросу.Запчасти, включая разрядные отверстия, конденсаторы и HV-диоды запасаются для быстрой замены.
