Прибор для определения места повреждения подземного кабеля с акустико-магнитной синхронизацией и обнаружением А-образной рамки

Прибор для определения места повреждения подземного кабеля с акустико-магнитной синхронизацией и обнаружением А-образной рамки

Детали продукта:

Место происхождения:	Сиань, Шаньси, Китай
Фирменное наименование:	XZH TEST
Сертификация:	CE, ISO
Номер модели:	XHDD503E

Подробная информация

Место происхождения:

Сиань, Шаньси, Китай

Фирменное наименование:

XZH TEST

Сертификация:

CE, ISO

Номер модели:

XHDD503E

Модель №.:

XHDD503E

Использование:

Проверка сетевых кабелей, аудио кабелей, коаксиальных кабелей, цифровых кабелей

Власть:

Электричество

Индивидуальные:

Индивидуальные

Цвет:

Черный

Фильтр:

200-1600 Гц необязательно

Прибыль от производства:

16 уровней (0-112 дБ)

Точность акустико-магнитного позиционирования:

Меньше 0,2 м

Точность позиционирования ступенчатого напряжения:

Меньше чем 0.5m

Точность идентификации маршрута:

Меньше чем 0.5m

Транспортный пакет:

Деревянный ящик

Торговая марка:

XZH Тест

Источник:

Китай

Код ТН ВЭД:

9031809090

Поставка способности:

2000 шт/год

Кастомизация:

Доступный

Послепродажное обслуживание:

Гарантийный сертификат

Гарантия:

12 месяцев

Выделить:

High Light

Выделить:

Обнаружение повреждений подземного кабеля

акусто-магнитный пинпоинтер

локатор напряжения с А-образной рамкой

Trading Information

Количество мин заказа:

1 единицы

Цена:

Подлежит обсуждению

Упаковывая детали:

Деревянный корпус

Время доставки:

5-8 дней

Условия оплаты:

T/T

Поставка способности:

2000 UNIT/Год

Характер продукции

Описание

Локатор неисправностей кабеля использует принципы сбора вибраций и электромагнитной индукции для определения конкретного местоположения точки неисправности кабеля.Высоковольтный импульсный генератор используется, чтобы вызвать вспышку над разрядом в точке отказаФизические явления, такие как вибрационные волны, звуковые волны,и электромагнитные волны, генерируемые вспышкой над разрядом в точке отказа, пойманы специальным зондом указательного прибора, усиливается, обрабатывается, отображается и выводится прибором указания на сбой кабеля. Точное местоположение точки сбоя определяется слухом и зрением испытателя.задача точно определить точку отказа кабеля "прямо над кабелем и в пределах диапазона приблизительных измерений" завершена.
Этот прибор с фиксированной точкой подходит для сбоев низкого сопротивления, короткого замыкания, открытого замыкания и отключения кабелей питания, высокочастотных коаксиальных кабелей, кабелей уличного освещения,и закопанные провода из различных материалов с различными поперечными сечениями и носителями, а также высокопротивопоказательная утечка и высокопротивопоказательная вспышка из-за неисправности.

Особенности продукта
15-дюймовый сенсорный высокояркостный ЖК-дисплей обеспечивает видимость под солнечным светом.
2Он имеет 4 режима тестирования: стандартный, расширенный, снижение шума и индивидуальный.
3Он имеет 4 функции позиционирования: акустико-магнитная синхронизация, чистая акустика, чистая магнитная и ступенчатое напряжение.
4Он имеет технологию снижения фонового шума и может выбирать из различных методов фильтрации.
5- Укомплектован BNR и функцией глуши.
4У него указание на отклонение пути.
5- Оснащенные многослойными физическими изоляционными датчиками сигнала, водонепроницаемый класс IP65.
6Встроенная литийная батарея большой емкости, длительное время ожидания, оснащена быстрой зарядкой.
7Маленький и легкий, легкий в эксплуатации и простой интерфейс между человеком и машиной.

Техническая спецификация

Параметры фильтра	Всего пропуска: 100 - 1600 Гц.
	Низкий пропуск: 100 - 300 Гц.
	Квальком: 160 - 1600 Гц.
	Пропускная способность: 200-600 Гц.
Увеличение канала:	8 уровней регулируемых.
Магнитный канал увеличения:	8 уровней регулируемых.
Увеличение ступенчатого напряжения:	8 уровней регулируемых.
Увеличение производительности:	16 уровней (0 ~ 112 дБ)
Выходная импеданс:	350Ω
Точность акустомагнитного позиционирования:	≤ 0,1 м.
Точность позиционирования ступенчатого напряжения:	≤ 0,5 м.
Точность идентификации маршрута:	≤ 0,5 м.
У него есть функции снижения фонового шума BNR и снижения шумоподавления.
Способ управления дисплеем:	5-дюймовый высокояркий сенсорный экран.
Силовое питание:	4*18650 стандартных литийных батарей.
Время ожидания:	более 8 часов.
Объем:	428L×350W×230H
Температура окружающей среды	Относительная влажность: ≤ 90%.

Устройство прибора и инструкции
Состав инструмента
1. Локатор неисправностей кабеля: точно определить точки неисправностей кабеля в пределах приблизительного диапазона измерений.
2Зонд: включающий зонд, зонд, три когтя и соединительный стержень, подключенный к входному каналу для приема сигналов.
3. носить наушники; подключить входный канал указательного прибора (отзыв выходного сигнала).
4.7-ядерная сигнальная линия: соединительный кабель между указательным прибором и зондом (соединяющий указательный прибор и зонд).
5Зарядное устройство: подключить к зарядному розетке прибора для зарядки.
6.Образование: используется при испытаниях по методу ступенчатого напряжения.
7Кабель подключения A-кадра: кабельный детектор неисправностей и кабель подключения A-кадра.
8- Заземление: соответствующий аксессуар для рамы А.

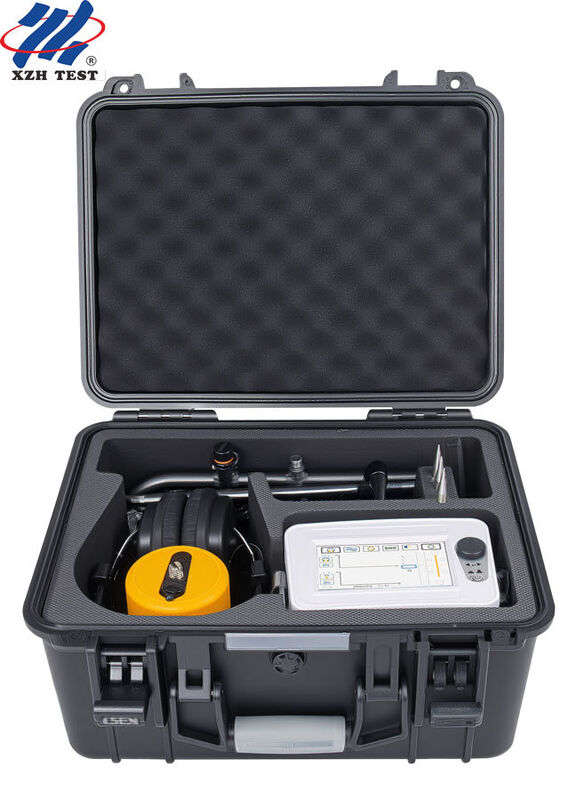

Список упаковки

После подключения A-рамы она автоматически входит в испытательный интерфейс, как показано справа.
Обратите внимание, что внизу кадра А есть стрелки, красные и зеленые, с красным спереди и зеленым сзади.Это означает, что красный указывает на конец кабеля и зеленый указывает на начало кабеля.

Медленно перемещайте A-раму вдоль пути погружения кабеля к концу кабеля и наблюдайте изменения красных и зеленых штрих-графов на экране испытания.Это отражает изменение направления течения..
На большом расстоянии от места повреждения красные и зеленые полосы на экране кажутся немного нерегулярными и маленькими.
Когда вы приближаетесь к точке разлома, например, примерно в 5 метрах от точки разлома, вы заметите, что красный штрих-граф становится очень большим, как показано на изображении выше слева.
Когда вы находитесь прямо над точкой разлома или примерно в 1-2 метрах от и за точкой разлома,Вы заметите, что красные и зеленые полосы графики становятся очень маленькими и появляются на экране, как показано на изображении справа выше.
Как только вы пройдете мимо точки разлома, например, примерно в 5 метрах от точки разлома, вы заметите, что график с зеленой строкой становится очень большим.
Таким образом, терпеливо искав, вы сможете найти местоположение дефекта.
