XHJB634 · ВТОРИЧНАЯ ТОКОВАЯ ИНЖЕКЦИЯ
Калибратор трехфазной релейной защиты, установка для вторичной токовой инжекции
Параллельная инжекция 120 А
10 входов / 8 выходов
15 кг настольного блока

Эта установка XHJB634 используется для вторичной токовой инжекции в реле и защитные сборки. Три токовых канала обеспечивают 40 А на фазу, а при параллельном соединении фаз выходная мощность достигает 120 А для кратковременных тестов, таких как проверка цепей ТТ и катушек отключения.

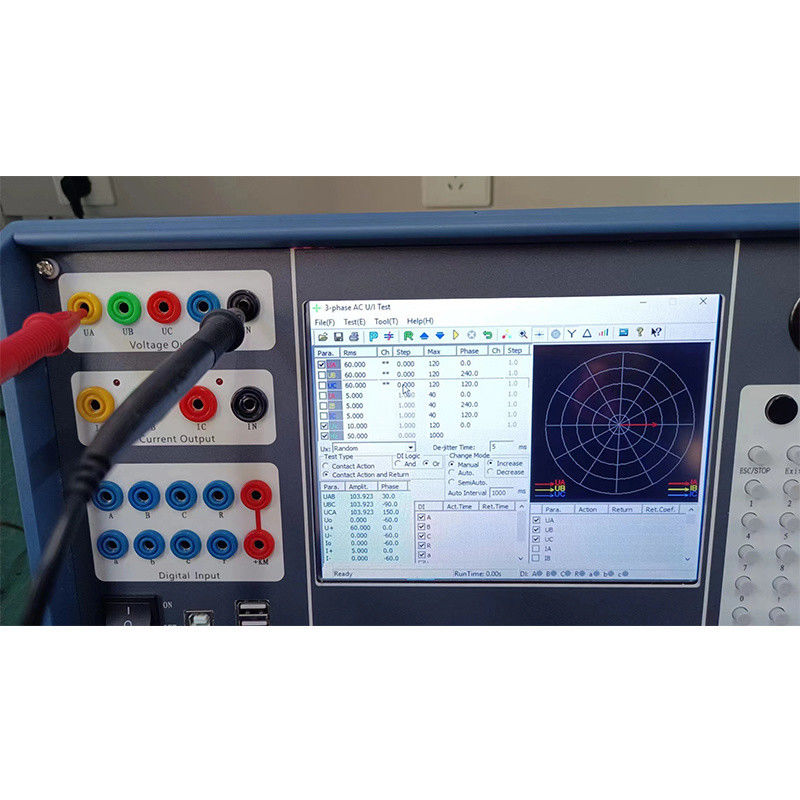

Модуль AC Test измеряет значение срабатывания, значение возврата, время срабатывания и время возврата, а также автоматически рассчитывает коэффициент возврата. Доступны три режима работы — ручной, полуавтоматический и полностью автоматический — поэтому повторяющиеся настольные процедуры можно выполнять в полностью автоматическом режиме, а проверку первого изделия выполнять пошагово.

Обзор продукта
Xzh Three 3 Phase Relay Protection Calibrator Secondary Current Injection Test Set Relay Tester
Xzh Three 3 Phase Relay Protection Calibrator Secondary Current Injection Test Set Relay Tester
Xzh Three 3 Phase Relay Protection Calibrator Secondary Current Injection Test Set Relay Tester
Для кого предназначена эта установка

Эта конфигурация выбирается производителями панелей и фабриками по производству коммутационного оборудования, которые подают ток в готовые сборки.

Фабрики по производству коммутационного оборудования и панелей управления, выполняющие функциональное тестирование токовой инжекции на каждой завершенной панели фидера.
Сборочные цеха, проверяющие цепи ТТ, катушки отключения и элементы защиты от сверхтока перед отправкой панели с завода.
Входные контрольные стенды, которые повторяют один и тот же тест на партии реле и нуждаются в записи коэффициента возврата каждый раз.
Непрерывный фазный ток составляет 10 А; более высокие токи подвержены программному ограничению времени, которое уменьшается по мере увеличения тока и предназначено для защиты усилителя.
Ключевые особенности
Непрерывная тестовая мощность 40 А на фазу и 120 А при параллельном соединении трех фаз в течение 10 секунд на усилителе мощностью 450 ВА / 900 ВА.
Значение срабатывания, значение возврата, время срабатывания и время возврата измеряются в одном прогоне с автоматическим расчетом коэффициента возврата.
Ручной, полуавтоматический и полностью автоматический режимы, переключаемые во время выходного сигнала, для проверки первого изделия и пакетных процедур.
Установка верхнего предела на фазу, чтобы фаза не могла превысить значение, которое повредит тестируемое реле.
Интерфейс отображения мощности, который сравнивает выходную мощность тестера с настольным измерителем во время теста.
10 цифровых входов и 8 выходов релейных контактов для цепей отключения и сигнальных цепей с разрешением по времени 0,1 мс.
Инструмент расчета короткого замыкания, который заполняет рассчитанные значения неисправности в интерфейс с коэффициентом компенсации нулевой последовательности для замыканий на землю.
Технические характеристики
Конфигурация каналаСтандарт
Переменный ток, на фазу0 – 40 А (среднеквадр. значение), класс точности 0,2
Переменный ток, 3 фазы параллельно0 – 120 А (среднеквадр. значение), максимум 10 с
Допустимый непрерывный фазный ток10 А (среднеквадр. значение)
Максимальная мощность фазного тока450 ВА
Максимальная мощность 3-фазного параллельного соединения900 ВА
Постоянный ток0 – ±10 А на фазу; 0 – ±30 А при параллельном соединении 3 фаз; класс точности 0,5
Переменное напряжение0 – ±120 В фаза, 0 – ±240 В линия; класс точности 0,2
Мощность переменного напряжения80 ВА фаза / 100 ВА линия
Постоянное напряжение0 – ±160 В фаза, 0 – ±320 В линия; класс точности 0,5
Мощность постоянного напряжения70 ВА фаза / 140 ВА линия
Диапазон основной частоты20 – 1000 Гц
Порядок гармоники2 – 20 для тока, 1 – 20 для напряжения
Цифровой вход / выход10 входов, 8 выходов релейных контактов
Мощность выходного контактаDC 220 В / 0,2 А; AC 220 В / 0,5 А
Измерение времени0,1 мс – 9999 с, точность лучше 0,1 мс
ПараметрНоминал
Управляющий компьютерВстроенный промышленный компьютер под управлением Windows
Дисплей6,4-дюймовый цветной ЖК-дисплей TFT, стандартное разрешение 800 × 600
Встроенные устройства вводаТрекбол и оптимизированная клавиатура
ИнтерфейсыПорт связи USB, периферийный порт USB, сетевой порт 10-100 Мбит/с, последовательный порт
Вспомогательный выход постоянного токаПереключаемый 110 В или 220 В, номинал 1,5 А, защищен предохранителем 2 А / 250 В
Рабочее питаниеAC 220 В
Размеры400 × 360 × 160 мм
Вес15 кг
Программные модули
AC Test с четырехфазным напряжением и трехфазным током, шестифазным напряжением, шестифазным током, двенадцатифазным выходом и блоком компонент последовательности.
DC Test для реле постоянного напряжения и тока, а также для катушек реле, питающихся от вспомогательного выхода.
State Series I с до девяти состояний, каждое из которых может быть определено как четырехфазное напряжение с трехфазным током или как двенадцатифазный выход.
Тесты наложения гармоник и высокочастотных/низкочастотных сигналов.
Направление мощности и импеданс, синхронизация, а также полные групповые тесты I и II.
Защита по дистанции и нулевой последовательности с модулем характеристики импеданса.
Дифференциальная защита и тесты дифференциальных гармоник.
Комплексное тестирование микропроцессорной защиты линии 6–35 кВ и анализ неисправностей для воспроизведения записанных возмущений.
Перед началом эксплуатации
Не выключайте питание во время активного выходного сигнала; неправильное отключение может привести к ложной работе защиты.
Не вставляйте отвертки или другие предметы в вентиляционные отверстия или в любые входные или выходные разъемы, и держите вентиляционные отверстия, выключатель питания и вилку свободными.
Никогда не подавайте внешний переменный или постоянный ток на выходные разъемы напряжения и тока.
Бинарные входы принимают сухие контакты и активные контакты до 250 В постоянного тока; при активном контакте подключите положительный полюс к общему клемме +KM.
Заземлите розетку питания или защитное заземление тестера, если помехи сильные или требования безопасности высоки.
Не изменяйте и не удаляйте встроенные системные файлы Windows; если данные интерфейса неверны, удалите файл para в каталоге программы и перезапустите, чтобы восстановить значения по умолчанию.
Часто задаваемые вопросы
В1.Сколько тока требуется для проверки цепей ТТ?
До 120 А доступно при параллельном соединении трех фаз, ограничено 10 секундами на применение, что покрывает проверку цепей ТТ и коэффициентов трансформации на распределительных щитах.
В2.Можно ли выполнять пакетные прогоны автоматически?
Да. Полностью автоматический режим выполняет прогон и записывает результаты, в то время как полуавтоматический и ручной режимы остаются доступными для проверки первого изделия.
В3.Записывается ли коэффициент возврата?
Модуль измеряет значение срабатывания, значение возврата, время срабатывания и время возврата и автоматически рассчитывает коэффициент возврата из этих значений.
В4.Как защитить чувствительное реле от перегрузки по току?
Установите верхний предел на фазу перед тестом; выходной сигнал этой фазы затем ограничивается установленным пределом в течение всего прогона.
В5.Каково временное разрешение для мгновенных элементов?
От 0,1 мс до 9999 с с точностью лучше 0,1 мс, что позволяет разрешать мгновенные элементы срабатывания на той же записи, что и задержки.
Проверка конфигурации
Сообщите нам типы панелей и уровни тока, которые вы подаете, и мы подтвердим схему параллельного вывода и рабочий процесс на стенде.
