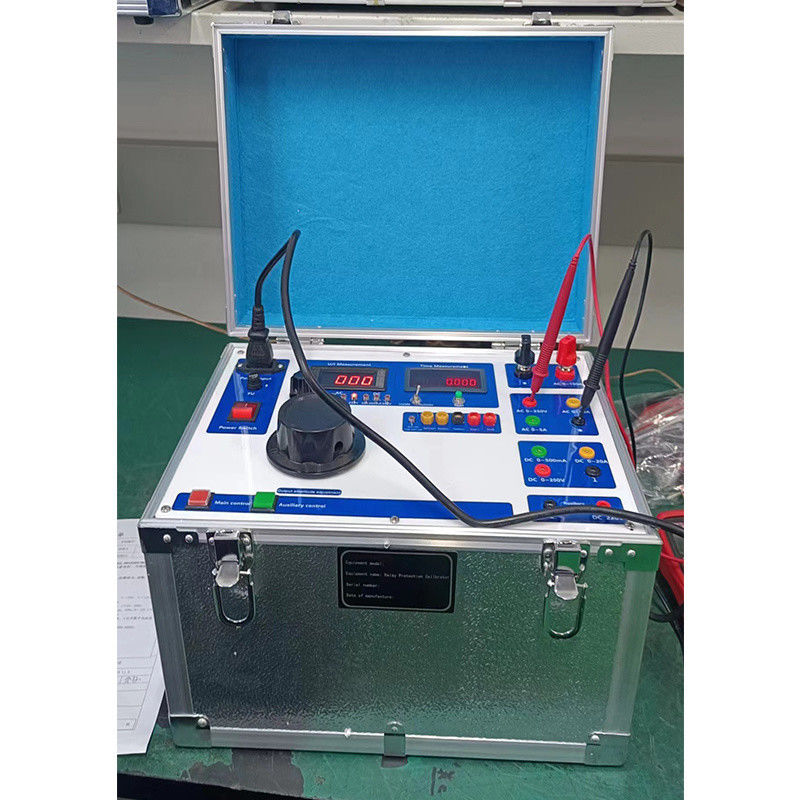

XHJB612 Однофазный испытатель релейной защиты для точного тестирования вторичной инжекции
Основные функции
☆Требуется однофазное питание AC220V, используются красивые и элегантные ПВХ панели
☆Имеет выход мА, который может соответствовать тестам реле поляризации, сигналов и другим
☆Встроенный цифровой миллисекундный счетчик с клеммами запуска и остановки
☆Со звуковыми и световыми подсказками для контактов действия и т. д.
☆Специально изготовленный высокопрочный корпус из алюминиевого сплава, удобный для переноски и транспортировки
☆Панель управления проста и легка в освоении, а проводка понятна, что удобно для работы на месте.
| 1 | Источник питания | AC220V±10%, 50Hz |
|---|---|---|
| 2 | Выход Основная цепь |
Выход переменного тока: Ток: 0-5A 0-50A 0-150A Напряжение: 0-250V непрерывно регулируемое |
| 3 | Выход постоянного тока: Напряжение: 0-250V Ток: 0-20A 0-500mA |
|
| 4 | Измерение времени: 0-99.99S |
|
| 5 | Диапазон измерения |
Напряжение: 0~500V 0.5%RD±2d |
| 6 | Ток: 0~5A 0~50A 0~150A 0.5%RD±2d |
|
| 7 | Диапазон времени измерения: 0.01~99.99S |
Как использовать
1 Осмотр или подготовка перед использованием
Перед использованием прибора следует провести визуальный осмотр, а заземляющий конец трехжильного шнура питания должен быть надежно заземлен. Включите выключатель питания, а затем проверьте включение прибора. В это время два счетчика должны быть включены, и коснитесь кнопки переключения "Выбор выхода". Индикатор состояния выхода должен нормально отображаться слева направо.
2 Работа по выводу напряжения основной цепи
Выберите состояние выхода в диапазоне "AC0-250V", нажмите "выключатель управления выходом" основной цепи в левом нижнем углу испытательной камеры и медленно отрегулируйте большой регулятор регулятора напряжения. Пара вольтметра/амперметра должна отображать переменное напряжение "0~250V". Для вывода "DC0~300V" выберите состояние выхода в диапазоне "DC0~250V", а метод регулировки такой же, как указано выше.
3 Работа по выводу тока основной цепи
Выберите состояние выхода в диапазоне "AC0~5A", нажмите "выключатель управления выходом" основной цепи и медленно отрегулируйте ручку регулятора напряжения. В это время вольтметр/амперметр должен отображать ток "0~5A", а другие регулировки тока выполняются аналогично этому методу.
4 Примеры использования:
4.1 Тест срабатывания и отпускания реле напряжения
Сначала приведите прибор в готовность, подключите катушку тестируемого реле к соответствующему выходному клемме напряжения, нажмите "выключатель управления выходом основной цепи" и медленно отрегулируйте большой регулятор, чтобы выходное напряжение плавно повышалось. Когда реле замкнется, запишите напряжение срабатывания. Затем отрегулируйте большой регулятор в противоположном направлении до отпускания реле и запишите напряжение отпускания. На основе этого можно рассчитать коэффициент возврата тестируемого реле. Если тестируемое реле является реле перенапряжения, действуйте в противоположном направлении.
4.2 Тест уставки тока реле
Отключите тестируемое реле от линии, подключите его к выходному клемме тока прибора, выберите соответствующий диапазон выходного тока, например "0~5A" или "0~100A", нажмите "выключатель управления выходом" и медленно поверните ручку регулятора до срабатывания реле, наблюдайте значение вольтметра/амперметра и определите срабатывание реле.
4.3 Определение времени задержки реле времени
Подключите тестируемое реле к выходному клемме (рабочее напряжение AC или DC в соответствии с требованиями реле), установите его на номинальное значение срабатывания и восстановите после отключения питания. Подключите контакты замыкания задержки реле к клеммам II и ⊥, нажмите "выключатель управления выходом", катушка реле получит номинальное рабочее напряжение, и одновременно запустится секундомер. После времени задержки секундомер остановится. В это время число, отображаемое на секундомере, является временем задержки замыкания реле времени. Если вы хотите измерить время задержки отпускания, принцип тот же, что и раньше, а фактическое подключение проводов обратное.
4.4 Тест промежуточного реле (с удерживающей катушкой)
Определите, какой режим действия (по напряжению или по току) и какой режим удержания (по напряжению или по току) имеет тестируемое реле. В качестве примера возьмем удержание напряжения при токовом действии (реле постоянного тока), выберите диапазон выходного тока постоянного тока (0~500mA или 0~5A), нажмите "выключатель управления выходом", медленно отрегулируйте большой регулятор до срабатывания реле и запишите ток срабатывания. Затем подключите выход вспомогательной цепи к клемме катушки удержания реле, медленно отрегулируйте малый регулятор до номинального значения реле, запишите значение напряжения удержания и определите качество реле на основе условий срабатывания или удержания.
Короче говоря, пока вы освоите соотношение преобразования между различными выходами этого прибора и измерительным прибором, вы сможете делать выводы по аналогии и гибко применять их в соответствии с конкретными условиями тестируемого реле. Я не буду приводить примеры по одному здесь.
![]()
Упаковка: Деревянный ящик, заполненный пеной
Доставка: по воздуху, морю, экспресс-доставкой и т. д.
Время доставки: 7-10 рабочих дней, если товар есть на складе.
