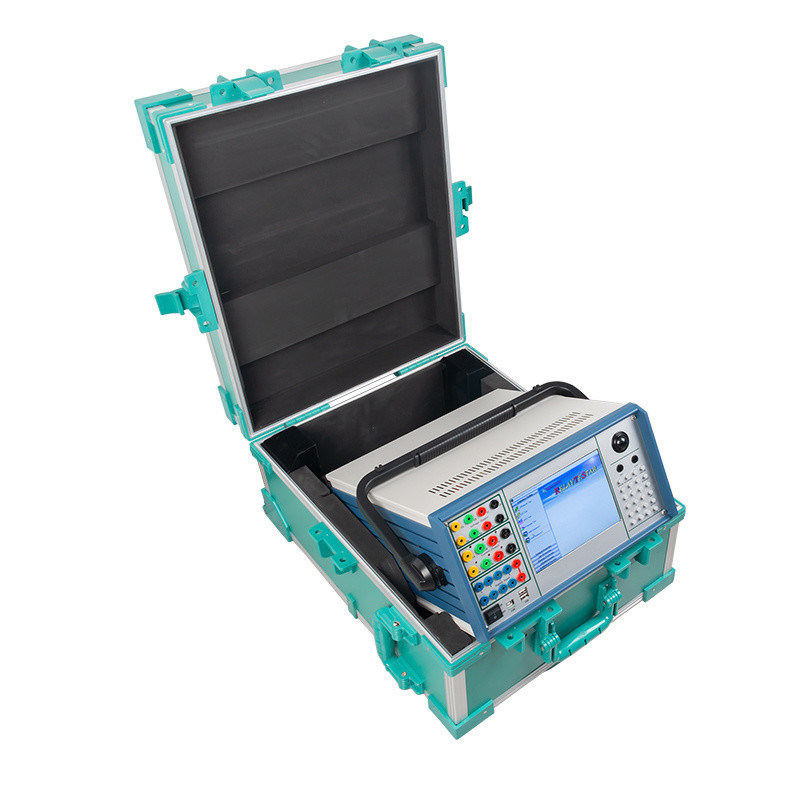

XHJB666 Микрокомпьютерный 6-фазный ретрансляционный защитник тестер вторичный тест на инъекцию

Name: XHJB666 Микрокомпьютерный 6-фазный ретрансляционный защитник тестер вторичный тест на инъекцию
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHJB666
Price: 4,300.00 USD
Availability: InStock

Детали продукта:

Место происхождения:	Сиань, Шаньси, Китай
Фирменное наименование:	XZH TEST
Сертификация:	ISO,CE
Номер модели:	XHJB666

Подробная информация

Место происхождения:

Сиань, Шаньси, Китай

Фирменное наименование:

XZH TEST

Сертификация:

ISO,CE

Номер модели:

XHJB666

Модель №:

XHJB666

Текущий объем производства:

Однофазный 3*60А, трехфазный 180А

ЖК -дисплей:

С ЖК-дисплеем

индивидуально:

индивидуально

Транспортный пакет:

Деревянный ящик, наполненный пеной

Торговая марка:

XZH Тест

Источник:

КИТАЙ

Поставка способности:

2000 шт/год

Настройка:

Доступный

Послепродажная служба:

Гарантийный сертификат

Гарантия:

12 месяцев

Выделить:

High Light

Выделить:

Испытатель защиты 6-фазного реле

комплект для тестирования микрокомпьютерных реле

устройство для вторичной инжекции с гарантией

Trading Information

Количество мин заказа:

1 единица

Упаковывая детали:

деревянный корпус

Время доставки:

5-8 дней

Условия оплаты:

T/T

Поставка способности:

2000 шт. шт. в год

Характер продукции

XHJB666 · ТЕСТИРОВАНИЕ ДИФФЕРЕНЦИАЛЬНОЙ ЗАЩИТЫ

XHJB666 Микропроцессорный 6-фазный испытатель реле Комплект для вторичного ввода

6-фазный ток для 3-фазной дифференциальной защиты

Гармоники 1–20

Тесты пропорционального торможения

XHJB666 обеспечивает шесть токовых каналов, необходимых для трехфазной дифференциальной защиты трансформатора, вместе с модулями наложения гармоник и последовательности состояний, используемых для проверки характеристик торможения. Ток и напряжение генерируются линейным усилителем под управлением DSP, поэтому форма инжектируемой волны остается чистой при малых токах, где устанавливается срабатывание дифференциальной защиты.

Программное обеспечение напрямую охватывает дифференциальную защиту и тесты дифференциальных гармоник, а тот же прибор обрабатывает проверки пропорционального торможения и гармонического торможения, которые следуют за вводом трансформатора в эксплуатацию.

Обзор продукта

Для кого предназначен этот комплект

Эта конфигурация предназначена для команды, которая вводит в эксплуатацию и повторно проверяет дифференциальную защиту трансформатора.

Инженеры по вводу трансформаторов в эксплуатацию, проверяющие срабатывание дифференциальной защиты, пропорциональное торможение и торможение второй гармоникой на основных трансформаторах.

Отделы защиты, которые повторно тестируют дифференциальные схемы после капитального ремонта переключателя ответвлений или замены измерительных трансформаторов тока.

Группы подстанций, работающие с дифференциальными схемами шин и генераторов, где все шесть токов должны подаваться одновременно.

Дифференциальное тестирование требует правильной проводки для каждого типа защиты; следует следовать приложению руководства по проводке перед началом теста.

Ключевые особенности

Шесть токовых каналов доступны одновременно, что является условием для тестирования трехфазной дифференциальной защиты.

Модули дифференциальной защиты и дифференциальных гармоник, встроенные в программное обеспечение, наряду с AC Test и Harmonic Superposition.

Порядок гармоник регулируется от 1 до 20, с основной частотой, настраиваемой от 20 Гц до 1000 Гц.

Точность тока класс 0,2 в режиме AC и класс 0,5 в режиме DC, поэтому малые дифференциальные токи могут быть точно установлены.

Серии состояний I и II позволяют до девяти состояний на тест, что охватывает многоступенчатое торможение и последовательности срабатывания/повторного включения.

Фазовый ток до 30 А или 180 А при параллельном соединении шести фаз для проверки коэффициента трансформации и нагрузки измерительных трансформаторов тока.

Параметры теста, отчеты и записи о неисправностях сохраняются на управляющем компьютере и могут быть вызваны или распечатаны повторно.

Технические характеристики

Конфигурация каналов	Стандарт
Токовые каналы	6, стандартные шестифазные
Каналы напряжения	6, стандартные шестифазные
Диапазон выходного переменного тока	30 А на фазу или 180 А при параллельном соединении шести фаз
Диапазон выходного постоянного тока	10 А постоянного тока на фазу
Диапазон выходного переменного напряжения	120 В переменного тока на фазу
Диапазон выходного постоянного напряжения	160 В постоянного тока на фазу
Бинарные входы / выходы	8 входов переключателя, 4 пары выходов переключателя
Измерение времени	0,1 мс – 9999 с, точность лучше 0,1 мс

Параметр	Номинал
Переменный ток, 6-фазный выход	0 – 30 А на фазу (среднеквадр. значение), точность класс 0,2
Переменный ток, 3-фазный выход	0 – 60 А на фазу (среднеквадр. значение)
Переменный ток, 6-фазный параллельный	0 – 180 А (среднеквадр. значение)
Допустимый непрерывный фазовый ток	10 А (среднеквадр. значение)
Максимальная мощность фазового тока	300 ВА
Максимальная мощность 6-фазного параллельного соединения	1000 ВА, максимальная продолжительность 10 с
Постоянный ток	0 – ±10 А на фазу, точность класс 0,5, максимальное напряжение нагрузки 20 В
Переменное напряжение	Фаза 0 – 120 В, линия 0 – 240 В, точность класс 0,2
Мощность переменного напряжения	80 ВА фаза / 100 ВА линия
Постоянное напряжение	Фаза 0 – ±160 В, линия 0 – ±320 В, точность класс 0,5
Мощность постоянного напряжения	70 ВА фаза / 140 ВА линия
Диапазон основной частоты	20 – 1000 Гц
Порядок гармоник	1 – 20
Вход переключателя, сухой контакт	1 – 20 мА, 24 В
Вход переключателя, потенциальный контакт	0: 0 – +6 В; 1: +11 В – +250 В
Мощность выхода переключателя	DC 220 В / 0,2 А; AC 220 В / 0,5 А

Модули программного обеспечения

AC Test и DC Test для реле тока, напряжения и времени.

State Series I и II, с до девяти состояний, определенных на тест.

Harmonic Superposition и High-Low Frequency тесты.

Power Direction и Impedance, плюс Synchronization тест.

Full Group Test I и II для полных схем защиты.

Distance и Zero Sequence защита, с Impedance Characteristic.

Дифференциальная защита и тесты дифференциальных гармоник.

Комплексное тестирование микропроцессорной линейной защиты 6–35 кВ.

Fault Review для воспроизведения записанных условий неисправности.

Перед эксплуатацией

Не выключайте питание во время активного вывода; результирующая ошибка вывода может привести к срабатыванию тестируемой защиты.

Бинарные входы принимают как сухие, так и активные контакты до DC 250 В; при активном контакте подключите положительный полюс к общему терминалу +KM.

Не блокируйте и не закрывайте вентиляционные отверстия. Установите устройство вертикально или откройте опорные ножки так, чтобы оно стояло под небольшим углом.

Никогда не подавайте внешнее питание AC или DC на выходные разъемы напряжения и тока.

На участках с высоким уровнем помех или высокой степенью безопасности надежно заземлите трехжильный шнур питания или используйте клемму заземления на корпусе.

Если данные интерфейса или введенные значения выглядят неправильно, удалите папку para в каталоге программы и перезапустите; все экраны вернутся к значениям по умолчанию.

Часто задаваемые вопросы

В1.Почему для дифференциального тестирования нужны шесть токовых каналов?

Трехфазная схема дифференциальной защиты трансформатора сравнивает токи с двух сторон по всем трем фазам. Одновременная подача шести токов воспроизводит это условие вместо тестирования одной стороны за раз.

В2.Можно ли проверить гармоническое торможение?

Да. Предоставляются модули Harmonic Superposition и Differential Harmonic, с порядком гармоник, выбираемым от 1 до 20.

В3.Какая точность доступна при малом токе?

Выходной переменный ток имеет класс 0,2 в диапазоне 0–30 А на фазу, а линейный усилитель поддерживает чистоту формы волны на нижнем пределе, где устанавливается срабатывание дифференциальной защиты.

В4.Как структурируются тесты многоступенчатого торможения?

Серии состояний I и II позволяют до девяти состояний на тест, поэтому условия торможения, срабатывания и отключения могут быть последовательно выполнены в одном прогоне.

В5.Сохраняются ли параметры теста для следующего трансформатора?

Параметры можно сохранить в файл и открыть снова, а кнопка возврата данных восстанавливает значения до теста, что упрощает повторные тесты на аналогичных устройствах.

Проверка конфигурации

Отправьте нам номинальные данные трансформатора и дифференциальную схему, которую вы тестируете, и мы подтвердим конфигурацию токовых каналов и модули для проверки торможения.
