Испытатель защиты реле
>
6-фазный релейный испытатель 0-30А с ЖК-дисплеем, комплект для испытания реле, релейный испытатель вторичной инжекции

6-фазный релейный испытатель 0-30А с ЖК-дисплеем, комплект для испытания реле, релейный испытатель вторичной инжекции

Детали продукта:
Место происхождения: Сиань, Шаньси, Китай
Фирменное наименование: XZH TEST
Сертификация: ISO
Номер модели: XHJB666
Подробная информация
Место происхождения:
Сиань, Шаньси, Китай
Фирменное наименование:
XZH TEST
Сертификация:
ISO
Номер модели:
XHJB666
Модель №.:
XHJB666
Токовый выход:
0-30A
ЖК-дисплей:
С ЖК-дисплеем
Индивидуальные:
Индивидуальные
Транспортный пакет:
Деревянный ящик, наполненный пеной
Торговая марка:
XZH Тест
Источник:
Китай
Поставка способности:
2000ПК/год
Кастомизация:
Доступный
Послепродажное обслуживание:
Гарантийный сертификат
Гарантия:
12 месяцев
Выделить:

High Light

Выделить:

Испытатель защиты 6-фазного реле

,

набор испытаний вторичного релета для инъекции

,

Тестер предохранения от реле микрокомпьютера

Trading Information
Количество мин заказа:
1 единицы
Упаковывая детали:
деревянный корпус
Время доставки:
5-8 дней
Условия оплаты:
T/T
Поставка способности:
2000 шт. шт. в год
Характер продукции

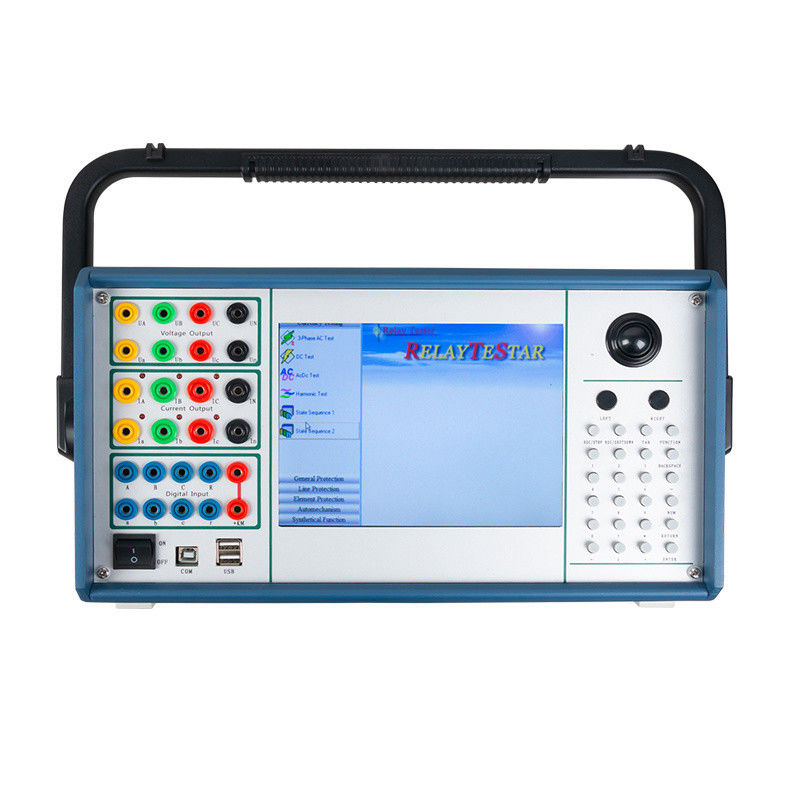

Микропроцессорный испытатель реле XHJB666 — 6-фазный вторичный испытатель реле с 6 каналами вывода напряжения и 6 каналами вывода тока, 0–30 А на фазу, точность выходного сигнала 0,2 класса и 8,4-дюймовый цветной TFT-дисплей. Модульный линейный усилитель мощности и выходной каскад, управляемый DSP, предназначенный для проверки реле защиты, ввода в эксплуатацию панелей и периодической калибровки на подстанциях, электростанциях и в лабораториях испытаний реле.

Типичные области применения
  1. Ввод в эксплуатацию подстанций — вторичное испытание реле перегрузки по току, дистанционной защиты, дифференциальной защиты, направленной защиты и частотной защиты перед подачей напряжения, с воспроизведением аварийных режимов и измерением времени срабатывания.
  2. Производство панелей защиты и заводские приемочные испытания — плановая проверка проводки панели, цепей ТТ и ТН, а также логики срабатывания или блокировки с использованием 10 бинарных входов и 8 бинарных выходов.
  3. Техническое обслуживание и капитальный ремонт электростанций — периодическая калибровка защиты генератора, трансформатора, шин и электродвигателя во время окон технического обслуживания агрегата.
  4. Лаборатории испытаний реле и сторонние инспекции — автоматизированные тестовые процедуры, отображение векторных диаграмм и печать отчетов об испытаниях на экране для отслеживаемых записей калибровки.
Ключевые особенности
  1. 6-фазные выходы напряжения и 6-фазные выходы тока, конфигурируемые в традиционный режим 4 напряжения/3 тока, режим 6 напряжений, режим 6 токов и режим 12 каналов — один прибор охватывает как традиционные, так и 6-фазные семейства реле.
  2. Модульный линейный усилитель мощности заменяет импульсный усилитель, обеспечивая более низкие искажения выходного сигнала и стабильную форму волны при реактивной нагрузке.
  3. Выходной каскад с управлением DSP: быстрая реакция, контролируемая полоса пропускания частот передачи и высокоточное ЦАП-преобразование.
  4. Встроенный промышленный управляющий компьютер с 8,4-дюймовым цветным ЖК-дисплеем TFT высокого разрешения — векторные диаграммы, воспроизведение аварийных режимов, хранение данных испытаний в реальном времени и печать отчетов на экране без внешнего ПК.
  5. Независимый регулируемый выделенный вспомогательный источник постоянного тока 110 В и 220 В для питания катушек реле и цепей постоянного тока панели на месте.
  6. 10 бинарных входов и 8 бинарных выходов. Входы принимают беспотенциальные контакты или потенциальные контакты 0–250 В с автоматическим распознаванием.
  7. Модули автоматического тестового программного обеспечения для сканирования настроек и проверки защиты, с возможностью синхронизированного запуска по GPS в качестве опции.
  8. Интегрированная конструкция теплоотвода, полная аппаратная защита, плавный пуск, самодиагностика неисправностей программного обеспечения и функция фиксации выхода.
Технические характеристики
Выходной ток (на фазу)0–30 А, класс точности 0,2
6-фазный параллельный выходной ток0–180 А
Длительность выходного сигнала0–5 А непрерывно; 5–10 А ≥ 45 с; 10–20 А ≥ 5 с
Максимальная выходная мощность на фазу тока250 ВА
Выход переменного напряжения6 × 120 В (однофазное)
Выходная мощность переменного напряжения≥ 60 ВА на фазу
Постоянный ток± 5 А на фазу, мощность ≥ 100 ВА
Постоянное напряжение± 150 В на фазу, мощность ≥ 100 ВА
Диапазон частот1–1000 Гц, разрешение по частоте 1 мГц
Порядок гармоник2-й – 20-й
Бинарные входы10 каналов, беспотенциальные или потенциальные контакты 0–250 В, автоопределение
Бинарные выходы8 каналов
Дисплей8,4-дюймовый цветной ЖК-дисплей TFT высокого разрешения со встроенным промышленным ПК
Вспомогательный источник питания постоянного токаНезависимый регулируемый 110 В и 220 В
Источник питания220 В ± 10 %, 50 Гц ± 10 %
Примечания по точности и выходным параметрам

Класс точности выходного сигнала 0,2 относится к каналам вывода тока и напряжения испытателя. При проверке реле защиты эффективная точность испытания зависит от полного контура, включая выход испытателя, тестовые провода, нагрузку реле и измерительный эталон, поэтому класс точности следует всегда рассматривать совместно с диапазоном нагрузки каждого канала.

Каналы тока рассчитаны на 0–30 А на фазу непрерывно до 5 А, с 6-фазным параллельным выходом до 0–180 А. Частота регулируется от 1 Гц до 1000 Гц с шагом 1 мГц, а гармонический состав может быть наложен от 2-го до 20-го порядка для испытаний на устойчивость к гармоникам и блокировку.

Галерея продукции
Упаковка и доставка

Деревянный ящик, заполненный пенойМинимальный заказ 1 шт.Доставка 5–8 днейОплата T/TГарантия 12 месяцевПроизводственная мощность 2000 шт. в год

Каждое устройство упаковано в деревянный ящик, заполненный пеной для экспортной транспортировки, и поставляется с сертификатом гарантии. По запросу доступна индивидуальная настройка конфигурации вывода, брендинга и языка панели. Испытатель производится по системе менеджмента качества, сертифицированной по стандарту ISO, и требования к испытаниям для семейств реле IEC должны быть подтверждены с нами перед заказом, чтобы была предложена правильная конфигурация.

Часто задаваемые вопросы

В чем разница между 6-фазным и 3-фазным испытателем реле

3-фазный комплект охватывает большинство распределительных и промышленных реле защиты. 6-фазный комплект добавляет вторую трехфазную группу, поэтому можно управлять обоими концами дифференциального реле линии, тестировать 6-фазные схемы напряжения, и один прибор обеспечивает 12 каналов. XHJB666 также может быть переключен в режим 4 напряжения/3 тока, когда достаточно традиционной конфигурации.

Можно ли использовать этот испытатель с цифровыми реле подстанций с поддержкой IEC 61850 GOOSE и SV

XHJB666 — это вторичный испытатель с 6 каналами напряжения и 6 каналами тока, а также бинарными входами и выходами. Для испытаний на основе GOOSE и выборок значений, пожалуйста, отправьте нам список ваших реле, чтобы мы могли подтвердить требуемую конфигурацию перед заказом.

Каково минимальное количество заказа и срок поставки

Минимальное количество заказа — 1 шт. Стандартный срок поставки — 5–8 дней, условия оплаты — T/T. Производственная мощность — 2000 шт. в год.

Доступна ли индивидуальная настройка

Да. Возможна индивидуальная настройка конфигурации вывода, брендинга, языка панели и упаковки. Отправьте нам список ваших требований к испытаниям, и мы подтвердим конфигурацию и сроки поставки.
