Микрокомпьютерный трехфазный ретрансляторный защитник XHJB634 Цифровая калибровка

Микрокомпьютерный трехфазный ретрансляторный защитник XHJB634 Цифровая калибровка

Детали продукта:
Место происхождения: КИТАЙ
Фирменное наименование: XZH TEST
Сертификация: ISO,CE
Номер модели: XHJB634
Подробная информация
Место происхождения:
КИТАЙ
Фирменное наименование:
XZH TEST
Сертификация:
ISO,CE
Номер модели:
XHJB634
Модель №:
XHJB634
ЖК -дисплей:
С ЖК-дисплеем
индивидуально:
индивидуально
Транспортный пакет:
Экспортируемые деревянные корпуса
Торговая марка:
XZH Тест
Источник:
КИТАЙ
Поставка способности:
2000 шт/год
Настройка:
Доступный
Послепродажная служба:
Гарантийный сертификат
Гарантия:
12 месяцев
Выделить:

High Light

Выделить:

Тестер трехфазной релейной защиты

,

Проверка защиты цифрового реле

,

микрокомпьютерный тестер реле с гарантией

Trading Information
Количество мин заказа:
1 единица
Упаковывая детали:
деревянный корпус
Время доставки:
5-8 дней
Условия оплаты:
T/T
Поставка способности:
2000 шт. шт. в год
Характер продукции
XHJB634 · ТЕСТЕР ДЛЯ ОБСЛУЖИВАНИЯ ОБОРУДОВАНИЯ
Микропроцессорный трехфазный релейный испытатель XHJB634 Цифровая калибровка
Девять последовательностей состояний
Модуль анализа аварий
Встроенный ПК, 15 кг

Эта конфигурация XHJB634 используется там, где собственный электротехнический отдел предприятия обслуживает свою защиту, а не привлекает подрядчика. Прибор несет полный набор модулей — тесты переменного и постоянного тока, серии состояний, наложение гармоник, направление мощности и импеданс, синхронизация, полные групповые тесты, защита от междуфазных замыканий и нулевой последовательности, дифференциальная защита, защита линий 6–35 кВ и анализ аварий.

Серия состояний I позволяет до девяти состояний на тест, каждое из которых определяется как четырехфазное напряжение с трехфазным током или как двенадцатифазный выход, что является структурой, используемой для передачи питания на собственные нужды станции и повторных последовательностей повторного включения.

Обзор продукта

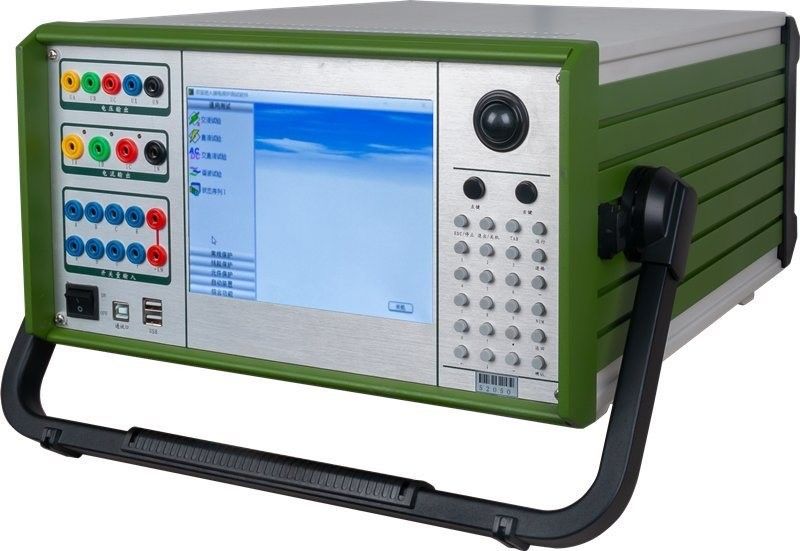

Xzh Test Microcomputer Three Phase Relay Protection Tester 4u3I Digital Relay Tester
Xzh Test Microcomputer Three Phase Relay Protection Tester 4u3I Digital Relay Tester
Xzh Test Microcomputer Three Phase Relay Protection Tester 4u3I Digital Relay Tester
Для кого предназначен этот комплект

Эта конфигурация предназначена для штатных отделов технического обслуживания электрооборудования на электростанциях и крупных промышленных объектах.

Электротехнические мастерские электростанций, которые повторно тестируют защиту генераторов, трансформаторов и собственных нужд станции во время плановых отключений.
Промышленные объекты с распределительными сетями 6–35 кВ и собственными реле защиты, где окно отключения является единственной возможностью для тестирования.
Группы технического обслуживания, которые должны расследовать срабатывание защиты после события и воспроизвести записанное возмущение через реле.
Тестер воспроизводит аналоговые величины; настройки и задержки должны поступать из утвержденного листа настроек защиты для предприятия.
Ключевые особенности
Полный набор модулей в одном приборе весом 15 кг, включая дифференциальную защиту, защиту от междуфазных замыканий и нулевой последовательности, полный групповой тест и анализ аварий.
Серия состояний I с до девяти состояний, каждое из которых может выдавать четырехфазное напряжение с трехфазным током или двенадцатифазные величины.
Переменный ток 40 А на фазу, 120 А параллельно, и переменное напряжение 120 В на фазу с точностью класса 0,2.
Встроенный промышленный компьютер, 6,4-дюймовый TFT-дисплей, трекбол и клавиатура, поэтому ноутбук в распределительном устройстве не нужен.
10 цифровых входов и 8 релейных выходов для цепей отключения, повторного включения и блокировки с разрешением по времени 0,1 мс.
Модуль анализа аварий для воспроизведения записанных условий аварии через защиту после отключения.
Файлы параметров для каждого модуля, возвращаемые функции и печатаемые отчеты для записи технического обслуживания.
Технические характеристики
Конфигурация каналовСтандарт
Переменный ток, на фазу0–40 А (среднеквадр. значение), точность класса 0,2
Переменный ток, 3 фазы параллельно0–120 А (среднеквадр. значение), максимум 10 с
Допустимый непрерывный ток фазы10 А (среднеквадр. значение)
Максимальная мощность фазного тока450 ВА
Максимальная мощность 3-фазного параллельного соединения900 ВА
Постоянный ток0–±10 А на фазу; 0–±30 А с 3 фазами параллельно; точность класса 0,5
Переменное напряжение0–120 В фазное, 0–240 В линейное; точность класса 0,2
Мощность переменного напряжения80 ВА фазное / 100 ВА линейное
Постоянное напряжение0–±160 В фазное, 0–±320 В линейное; точность класса 0,5
Мощность постоянного напряжения70 ВА фазное / 140 ВА линейное
Диапазон основной частоты20–1000 Гц
Порядок гармоники2–20 для тока, 1–20 для напряжения
Цифровой вход / выход10 входов, 8 релейных выходов
Номинальная мощность выходного контактаПостоянный ток 220 В / 0,2 А; переменный ток 220 В / 0,5 А
Измерение времени0,1 мс – 9999 с, точность лучше 0,1 мс
ПараметрРейтинг
Управляющий компьютерВстроенный промышленный управляющий компьютер под управлением Windows
Дисплей6,4-дюймовый цветной ЖК-дисплей TFT, разрешение по умолчанию 800 × 600
Встроенные устройства вводаТрекбол и оптимизированная лицевая панель клавиатуры
ИнтерфейсыПорт связи USB, периферийный порт USB, сетевой порт 10-100 Мбит/с, последовательный порт
Вспомогательный выход постоянного токаПереключаемый 110 В или 220 В, номинал 1,5 А, защищен предохранителем 2 А / 250 В
Рабочее питаниеПеременный ток 220 В
Размеры400 × 360 × 160 мм
Вес15 кг
Программные модули
Тест переменного тока с четырехфазным напряжением и трехфазным током, шестифазным напряжением, шестифазным током, двенадцатифазным выходом и блоком последовательных компонентов.
Тест постоянного тока для реле постоянного напряжения и тока, а также для катушек реле, питающихся от вспомогательного выхода.
Серия состояний I с до девяти состояний, каждое из которых может быть определено как четырехфазное напряжение с трехфазным током или как двенадцатифазный выход.
Тесты наложения гармоник и высоких/низких частот.
Направление мощности и импеданс, синхронизация и полный групповой тест I и II.
Защита от междуфазных замыканий и нулевой последовательности с модулем характеристики импеданса.
Дифференциальная защита и тесты дифференциальных гармоник.
Комплексный тест микропроцессорной защиты линий 6–35 кВ и анализ аварий для воспроизведения записанных возмущений.
Перед эксплуатацией
Не отключайте питание во время активного вывода; неправильный вывод при выключении может привести к неправильному срабатыванию защиты.
Не вставляйте отвертки или другие предметы в вентиляционные отверстия или в любые входные или выходные разъемы, и держите вентиляционные отверстия, выключатель питания и вилку свободными.
Никогда не подавайте внешний переменный или постоянный ток на выходные разъемы напряжения и тока.
Бинарные входы принимают сухие контакты и контакты под напряжением до 250 В постоянного тока; при контакте под напряжением подключите положительный полюс к клемме +KM.
Заземлите розетку питания или защитное заземление тестера, где помехи сильны или требования безопасности высоки.
Не изменяйте и не удаляйте встроенные системные файлы Windows; если данные интерфейса неверны, удалите файл para в каталоге программы и перезапустите, чтобы восстановить значения по умолчанию.
Часто задаваемые вопросы
В1.Можно ли протестировать последовательность передачи питания на собственные нужды станции?
Да. Серия состояний I позволяет до девяти состояний на тест, и каждое состояние может быть определено с собственными значениями напряжения и тока.
В2.Как расследуется срабатывание защиты?
Модуль анализа аварий воспроизводит записанные условия аварии через защиту, поэтому последовательность срабатывания может быть сравнена с журналом событий.
В3.Нужен ли прибору внешний компьютер в распределительном устройстве?
Нет. Промышленный управляющий компьютер, 6,4-дюймовый дисплей, трекбол и клавиатура встроены в корпус.
В4.Какая мощность контактов доступна для тестирования схем?
Десять цифровых входов и восемь релейных выходов с мощностью контактов 220 В постоянного тока / 0,2 А или 220 В переменного тока / 0,5 А.
В5.Как перемещается прибор между зонами предприятия?
Он весит 15 кг и имеет размеры 400 × 360 × 160 мм, его можно ставить вертикально или наклонять на опорном кронштейне.
Проверка конфигурации
Сообщите нам уровни напряжения на предприятии и какие функции защиты обслуживает ваш отдел, и мы подтвердим набор модулей для вашего графика отключений.
