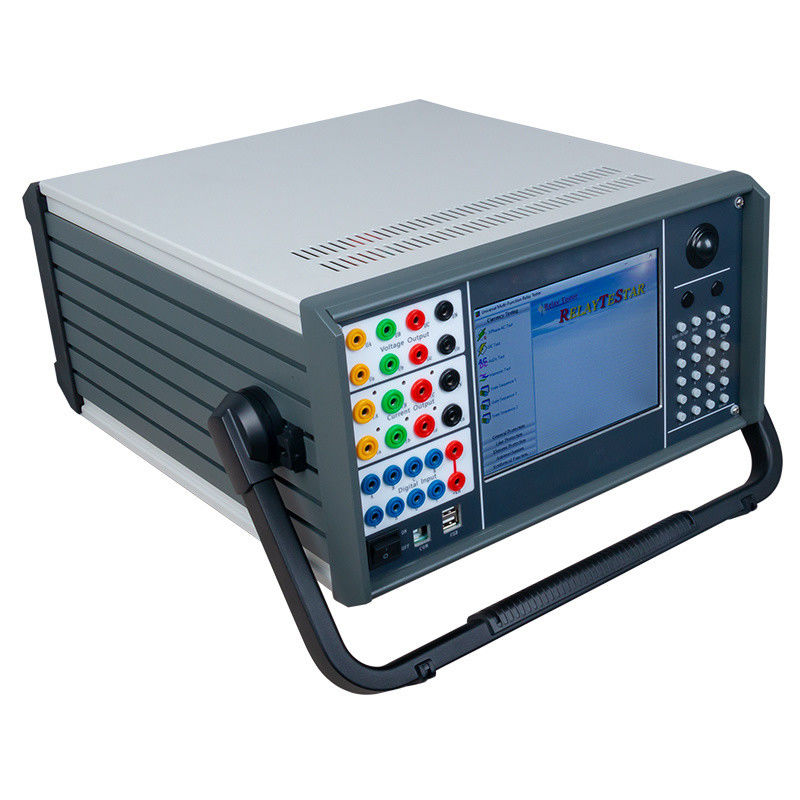

XHJB666 включает в себя комплексный тестовый модуль для микропроцессорной защиты линии 6–35 кВ, который чаще всего используется при пусконаладке распределительных фидеров. Вместе с ним предоставляются тесты синхронизации, наложения гармоник и высоко/низкочастотные тесты, а на задней панели имеется независимый источник постоянного тока для цепей защиты, где отсутствует станционная батарея.
Устройство управляется с ноутбука через USB и сконструировано для переноски: компактный корпус, линейный усилитель с запасом по тепловой мощности и защита, блокирующая выход при перегреве, перегрузке, перенапряжении или коротком замыкании.
Эта конфигурация используется командами, занимающимися пусконаладкой защиты в системах распределенной генерации и промышленных распределительных системах.
| Конфигурация каналов | Стандарт |
|---|---|
| Токовые каналы | 6, стандартные шесть фаз |
| Каналы напряжения | 6, стандартные шесть фаз |
| Диапазон выходного переменного тока | 30 А на фазу или 180 А при шести фазах параллельно |
| Диапазон выходного постоянного тока | 10 А постоянного тока на фазу |
| Диапазон выходного переменного напряжения | 120 В переменного тока на фазу |
| Диапазон выходного постоянного напряжения | 160 В постоянного тока на фазу |
| Бинарные входы / выходы | 8 входов переключателя, 4 пары выходов переключателя |
| Измерение времени | 0,1 мс – 9999 с, точность лучше 0,1 мс |
| Параметр | Номинал |
|---|---|
| Переменный ток, 6-фазный выход | 0 – 30 А на фазу (среднеквадр. значение), точность класс 0,2 |
| Переменный ток, 3-фазный выход | 0 – 60 А на фазу (среднеквадр. значение) |
| Переменный ток, 6-фазный параллельный | 0 – 180 А (среднеквадр. значение) |
| Допустимый непрерывный фазный ток | 10 А (среднеквадр. значение) |
| Максимальная мощность фазного тока | 300 ВА |
| Максимальная мощность 6-фазного параллельного режима | 1000 ВА, максимальная продолжительность 10 с |
| Постоянный ток | 0 – ±10 А на фазу, точность класс 0,5, максимальное напряжение нагрузки 20 В |
| Переменное напряжение | Фаза 0 – 120 В, линия 0 – 240 В, точность класс 0,2 |
| Мощность переменного напряжения | 80 ВА фаза / 100 ВА линия |
| Постоянное напряжение | Фаза 0 – ±160 В, линия 0 – ±320 В, точность класс 0,5 |
| Мощность постоянного напряжения | 70 ВА фаза / 140 ВА линия |
| Диапазон основной частоты | 20 – 1000 Гц |
| Порядок гармоники | 1 – 20 |
| Вход переключателя, сухой контакт | 1 – 20 мА, 24 В |
| Вход переключателя, потенциальный контакт | 0: 0 – +6 В; 1: +11 В – +250 В |
| Мощность выходного переключателя | DC 220 В / 0,2 А; AC 220 В / 0,5 А |
