Описание продукта
Высоковольтный разделитель серии XHDB - это устройство для измерения высокого напряжения с защитой от частичного давления с эквализацией объема RC.измерение высокого напряжения частоты питанияЭто первый выбор для замены высоковольтного электростатического вольтметра. Он прост в эксплуатации, интуитивно понятный, высокая точность, небольшой размер и легкий вес.
Он подходит для электростанции, подстанции, высоковольтного электрооборудования завода и высоковольтных лабораторий и других отделов в качестве идеального оборудования для измерения высокого напряжения.
Для снижения влияния высокого напряжения на значение индикации применяется специальная технология экранирования, что обеспечивает высокую стабильность и линейность.Импортированный наполнитель уменьшает конструкцию, вес легче, надежность выше, и внутреннее количество частичного сброса минимизировано, что приносит большое удобство для проверки строительных площадок на месте.
Разделитель напряжения соединен с высоковольтным измерительным терминалом через линию прибора, которая может обеспечить четкое чтение на большом расстоянии и безопасна и удобна в использовании.Разделители напряжения имеют высокий входный импеданс и хорошую линейность.
Параметры продукта
|
Регулируемое напряжение
|
Обменное давление: 150 кВ
|
|
Метод измерения переменного тока: измерение истинной RMS
|
Метод измерения переменного тока: измерение истинной RMS
|
|
Метод измерения переменного тока: измерение истинной RMS
|
Метод измерения переменного тока: измерение истинной RMS
|
|
Изолирующая среда
|
сухой диэлектрический материал
|
|
Температура
|
-25-40 oC
|
|
Влажность
|
< 85%
|
|
Соотношение частичного давления
|
1000:1
|
|
Вес
|
13 кг
|
|
Объем
|
220 * 220 * 1050
|
Основные характеристики производительности
Высокая входной импеданс и хорошая линейность;
Принимается специальная технология экранирования для уменьшения влияния высокого давления на значение показания, тем самым достигая высокой стабильности и высокой линейности;
Импортируемый заполнительный материал, небольшая структура, легкий вес, более высокая надежность, внутренний частичный разряд сведен к минимуму;
Подключенный к высоковольтному измерительному терминалу через линию прибора, он может получать четкие показания на большом расстоянии, и его безопасно и удобно использовать.
Уровень напряжения: 50 кВ, 100 кВ, 150 кВ, 200 кВ, 300 кВ, 400 кВ, 500 кВ
Точность: переменная частота: 0,5% постоянного тока: 0,5%
Режим регулировки соотношения разделения напряжения: сопротивляющая способность и частичное давление, с использованием программного обеспечения многоточечного измерения и технологии проверки для обеспечения соответствия стандарту;
Условия окружающей среды: температура: -25-40 ° C влажность: < 85%
Соотношение частичного давления: 1000:1
Размер внешнего вида: 170 × 170 × 720 мм ((100 КВ)
|
Модель
|
Пробный диапазон KV
|
Импеданс/MΩ
|
Размер / мм
|
Масса/кг
|
|
Разделитель
|
Коробка
|
|
XHDB-50
|
AC-50 DC-50
|
540
|
Ф84×500
|
170х170х550
|
4.5
|
|
XHDB-100
|
AC-100 DC-100
|
1000
|
Ф84×650
|
170×170×720
|
7
|
|
XHDB-150
|
AC-150 DC-150
|
1800
|
Ф84×900
|
220×220×1050
|
13
|
|
XHDB-200
|
AC-200 DC-200
|
2200
|
Ф84×1400
|
220×220×1450
|
16
|
|
XHDB-300
|
AC-300 DC-300
|
3000
|
Ф84×1750
|
260×260×1850
|
19
|

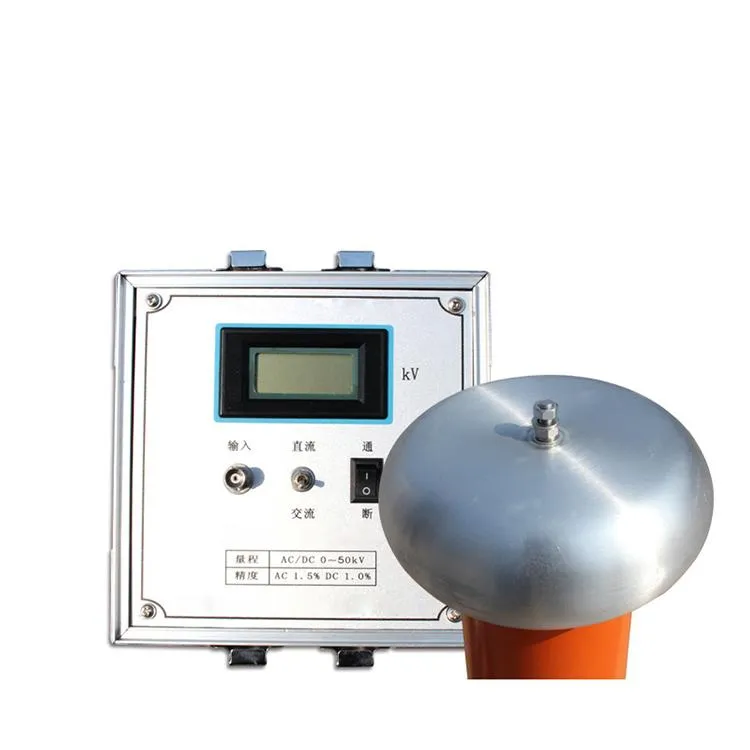

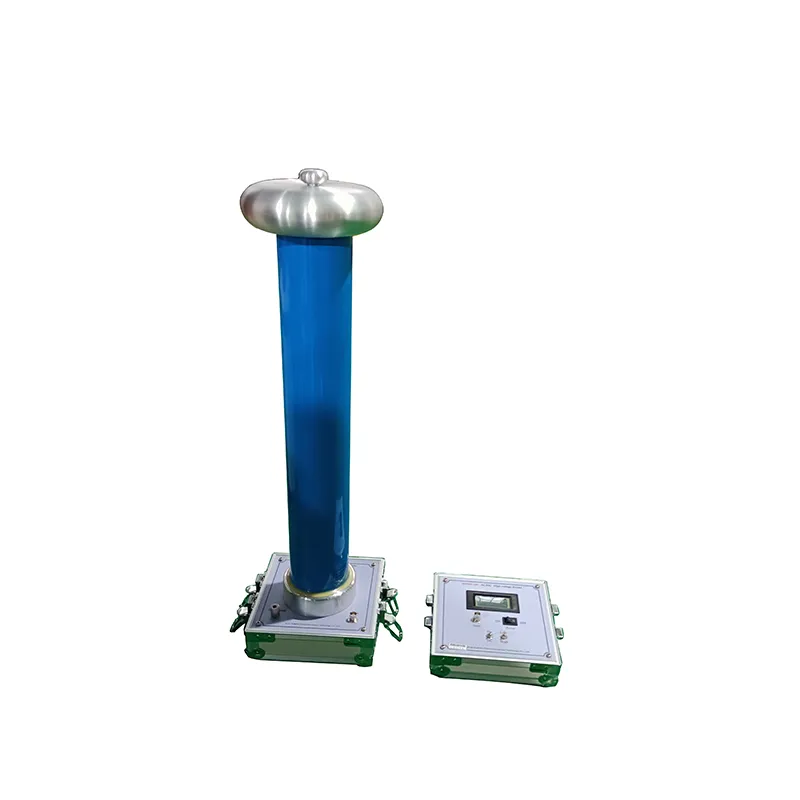

Подробные фотографии
