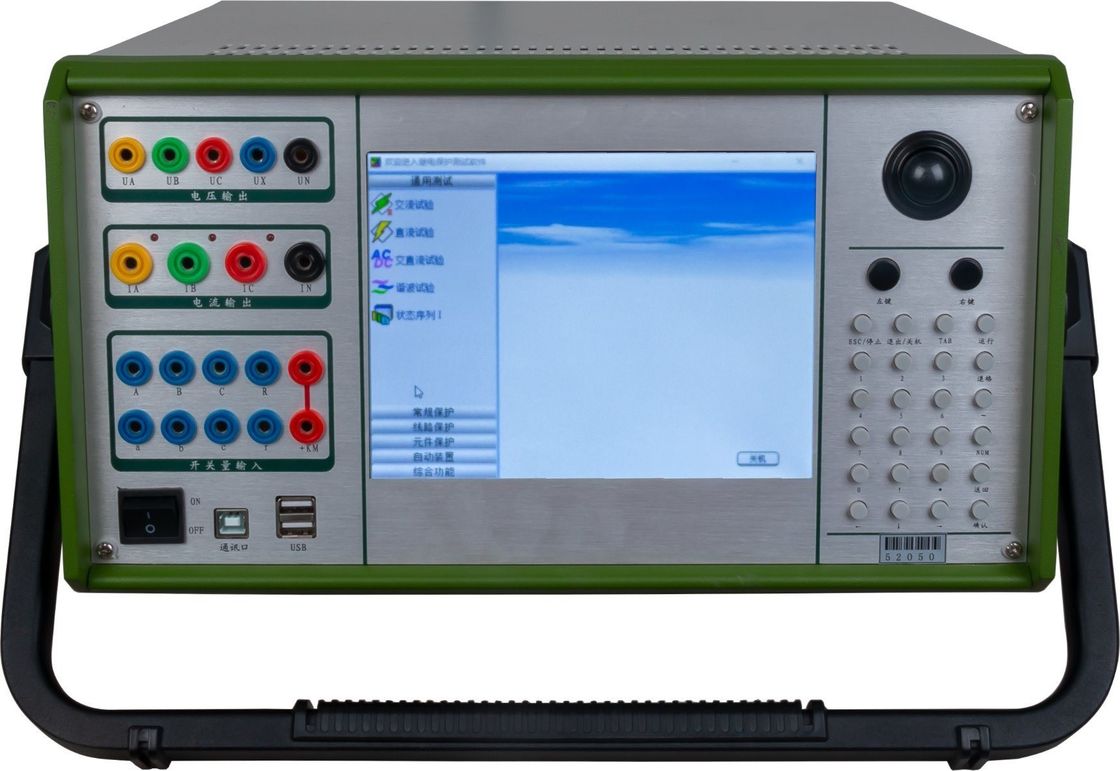

XHJB610 - это комплексный испытатель релейной защиты, предназначенный для регулировки и тестирования защитных реле в высоковольтных и низковольтных системах электроснабжения. Один прибор охватывает калибровку распространенных типов реле, проверку вторичных цепей, проверку характеристик трансформаторов, проверку значений срабатывания механизма отключения выключателя и измерение времени отключения и включения выключателя.
Его выходы непрерывно регулируются: напряжение постоянного тока до 350 В, напряжение переменного тока до 380 В, ток постоянного тока до 10 А и ток переменного тока до 100 А, с выбираемым источником постоянного тока 24 / 48 / 110 / 220 В для питания статических реле. Прибор отличается высокой точностью индикации, полным функционалом, стабильной работой, простым управлением и удобством перемещения между помещениями распределительных устройств.
Этот испытатель выбирают там, где релейная защита должна быть проверена перед возвращением в эксплуатацию фидера или трансформатора.
| Выход | Номинальные параметры |
|---|---|
| Выход постоянного напряжения | 0 – 350 В / 4 А, непрерывно регулируемый; выходная мощность 1000 ВА |
| Выход переменного напряжения | 0 – 380 В / 1 А, непрерывно регулируемый; выходная мощность 400 ВА |
| Выход постоянного тока | 0 – 10 А / 24 В, непрерывно регулируемый; выходная мощность 240 ВА |
| Выход переменного тока | 0 – 10 А / 40 В и 0 – 100 А / 14 В; номинальная мощность 1000 ВА |
| Симуляция понижения напряжения переменного тока | Выход ≤ 260 В, падение напряжения 15 – 100 %, для испытаний времени срабатывания низковольтных реле |
| Выбираемый выход постоянного напряжения | 24 В, 48 В, 110 В, 220 В; 0,4 А на каждой настройке, для источника питания управления статических реле |
| Параметр | Значение |
|---|---|
| Модель | XHJB610 |
| Входное питание | 220 В ± 10 %, 50 Гц ± 1 Гц |
| Температура окружающей среды | -20 °C до +40 °C |
| Влажность окружающей среды | ≤ 85 % |
| Размеры | 550 × 410 × 340 мм |
| Вес | 40 кг |
| Цепь | Уровень защиты |
|---|---|
| Выходы напряжения переменного и постоянного тока | Защита от перегрузки 5 А |
| Выход постоянного напряжения постоянного тока | Защита от перегрузки 0,5 А |
| Источник питания управления | Защита от перегрузки 1 А |
| Полный прибор | Защита от перегрузки 6 А / 10 А |
Канал синхронизации настроен для четырех контактных схем, встречающихся в цепях управления реле и выключателей:
| Контактная схема | Что измеряется |
|---|---|
| Нормально разомкнутый контакт с задержкой включения | Время срабатывания, измеренное после подачи управляющей величины |
| Нормально замкнутый контакт с задержкой включения | Время отпускания замкнутого контакта, измеренное по тому же принципу |
| Нормально разомкнутый контакт с задержкой выключения | Время отпускания, измеренное при размыкании контакта с задержкой |
| Нормально замкнутый контакт с задержкой выключения | Время отпускания замкнутого контакта, измеренное по тому же принципу |
