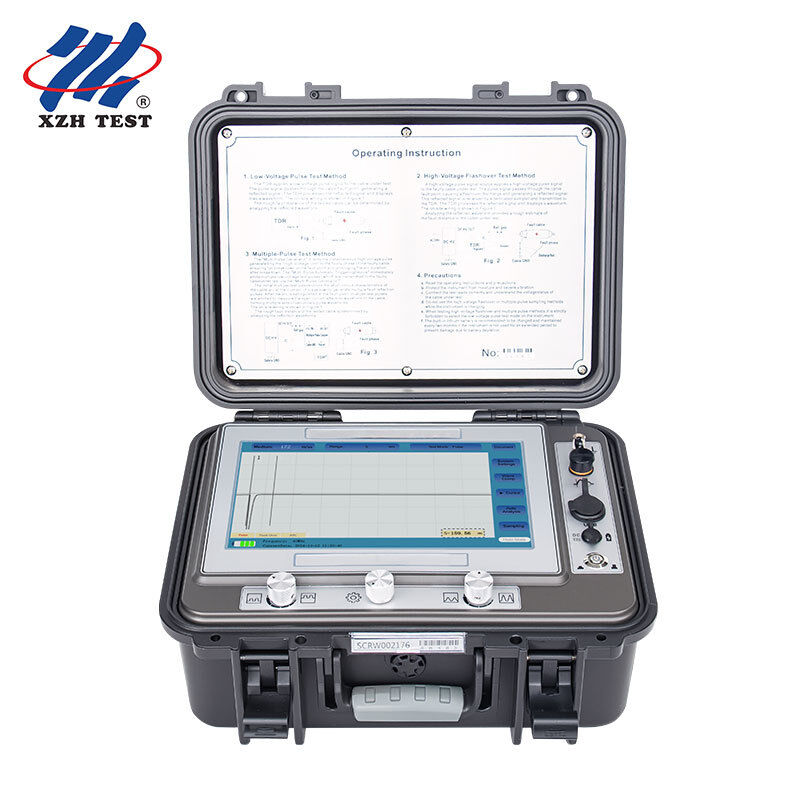

Автоматическое испытание TDR Кабельный локатор неисправностей для короткого замыкания с низким сопротивлением открытого замыкания

Этот детектор повреждений кабеля XHGG501X осуществляет выборку трехфазного кабеля ABC отдельно, при этом форма сигнала выборки отображается на экране в то же время, чтобы можно было сравнить форму сигнала трехфазного кабеля. Прибор имеет функции адаптивной скорости выборки выходного импульса и автоматического анализа формы сигнала, а приложение простое.

Тестер повреждений кабеля — это специальный прибор для измерения и анализа состояния силового кабеля и расстояния до места повреждения. В тестере повреждений кабеля используются современные электронные и компьютерные технологии, позволяющие сочетать высокоскоростную выборку, узкий выходной импульс и небольшую слепую зону для фильтрации, сбора, обработки данных, отображения формы сигнала и анализа формы сигнала для выполнения проверки длины кабеля и выявления неисправности кабеля. дистанционный тест.

Тестер повреждений кабеля подходит для проверки низкого сопротивления, короткого замыкания, обрыва цепи силового кабеля, коаксиального кабеля, кабеля уличного фонаря, скрытого провода и других материалов различных сечений и различных сред. Технические параметры соответствуют стандартным требованиям «Общих технических условий DL/T 849.1 для специального тестера для силового оборудования, часть 1: Мгновенный тестер повреждения кабеля» и «Спецификаций калибровки JJF1042 для тестера повреждения кабеля».

Характеристики продукта

1. Промышленный ЖК-дисплей 6,6 дюйма, компьютерное управление, сенсорный режим работы;

2. С функцией измерения длины и расстояния до места повреждения;

3. Автоматическая непрерывная выборка, своевременный и точный захват формы сигнала;

4. С помощью импульсного метода низкого напряжения;

5. Встроенный аккумулятор большой емкости, простой в использовании;

6. Используйте защитное шасси не ниже PI54.

Принцип работы

Тестер повреждений кабеля использует принцип тестирования методом бегущей волны:

1. Метод бегущей волны: когда радиоволна передается по линии передачи, если линия передачи неоднородна, то есть характеристическое сопротивление точки линии передачи изменяется, когда радиоволна передается в точку, Помимо продолжения передачи на нагрузку, он также будет производить обратную передачу и возвращаться к концу испытания, мы называем обратную передачу волны отраженной волной, явление волны, производящей обратную передачу, называется явлением отражения волны . Так называемая бегущая волна относится к общему названию падающей волны и отраженной волны.

2, когда радиоволна передается в линии передачи, полярность эха в точке короткого замыкания противоположна полярности излучаемого импульса, а полярность эха в точке разрыва (включая кабельный наконечник) равна совпадает с полярностью излучаемого импульса. Используя импульсный метод, прибор может легко определить расстояние между точкой повреждения и проверяемым концом в соответствии с полярностью эхо-сигнала.

3. Тестер повреждений кабеля подает импульсный сигнал низкого напряжения на тестируемый кабель, и импульсный сигнал генерирует отраженный сигнал через точку повреждения кабеля. Тестер повреждений кабеля обрабатывает отраженный сигнал и отображает диаграмму формы сигнала. Грубое расстояние повреждения тестируемого кабеля определяется путем анализа формы отраженного сигнала.

Введение панели

1 ЖК-дисплей: дисплей интерфейса;
2 Сигнал: Подключите линию вывода сигнала к кабелю;
3 Зарядка: Подключите зарядное устройство для зарядки инструмента;
4 Амплитуда: потенциометр амплитуды, регулировка амплитуды выборки;
5 Переключатель: выключатель питания.

Экран дисплея прибора

1 Область отображения сигналов:Одновременно может отображаться форма дискретизации трехфазного кабеля ABC;

2 Текущий движущийся курсор:Курсор, который в данный момент можно перемещать, отображается черным цветом;

3 Курсор фиксированного положения:После перемещения курсора для определения положения фиксированное положение невозможно переместить. Два курсора переключаются кнопкой «Подтвердить»;

4 Результаты испытаний:Эти данные рассчитываются и устанавливаются на основе расстояния курсора. После отбора проб они автоматически анализируются и при перемещении курсора данные соответствующим образом изменяются;

5 Выбор или настройка скорости носителя:Выберите скорость передачи данных, соответствующую типу кабеля;

6. Настройка длины кабеля:После установки длины кабеля ширина выходного импульса и скорость выборки будут установлены автоматически;

7 Текущие настройки фазы выборки,трехфазный цикл ABC;

8 Обработка файлов:сдержанный;

9 Расширение формы сигнала/перемещение формы сигнала:две функции переключаются друг на друга;

10 Форма волны движения вверх:Переместите сигнал вверх в состоянии удержания;

11 Сжатие формы сигнала/сдвиг формы сигнала влево:выполнять обработку сигнала в состоянии удержания;

12 Расширение формы сигнала/сдвиг формы сигнала вправо:выполнять обработку сигнала в состоянии удержания;

13 Восстановление формы сигнала:отображает фазу текущего сигнала;

14 Форма волны нисходящего движения:Движение формы волны вниз в состоянии удержания;

15 Выбор размера шага:Выберите расстояние одного движения при перемещении курсора;

16 Курсор влево:Управляйте курсором для перемещения влево в состоянии удержания;

17 Переместите курсор вправо:Управляйте курсором для перемещения влево в состоянии удержания;

18 Подтвердите:После подтверждения перемещения курсора переключите курсор на другой;

19 Автоматический анализ:После анализа текущей формы сигнала определите положение двух курсоров;

20 Выборка/хранение:подсказка статуса;

21 Выборка/хранение:переключение статуса;

22 Сдвиг базовой линии вверх:Общая форма сигнала выборки перемещается вверх, и статус выборки действителен;

23 Сдвиг базовой линии вниз:общая форма сигнала выборки перемещается вниз, и статус выборки действителен;

24 Уменьшение амплитуды:Амплитуда выборки уменьшается, и статус выборки действителен;

25 Увеличение амплитуды:Амплитуда выборки увеличивается, и статус выборки действителен;

26 Уровень заряда батареи:Отображает текущий уровень заряда батареи.

Этапы работы и инструкции

После подключения проводов нажмите выключатель питания, и появится интерфейс запуска системы, как показано ниже:

1 [Velodity] Нажмите «Настройки скорости», появится всплывающее меню следующего вида:

Нажмите, чтобы выбрать «Установить скорость кабельной среды». Если вам нужно настроить скорость мультимедиа, нажмите «Настроить», и появится клавиатура скорости ввода, как показано ниже:

Сделайте настройки. Максимальное установленное значение — 999,9.

2 [Длина кабеля]

Нажмите на настройку длины кабеля, чтобы открыть клавиатуру длины входного кабеля, как показано ниже:

Максимальная длина кабеля составляет 9999,9 метра.

После установки длины кабеля ширина импульса и скорость выборки автоматически устанавливаются соответствующим образом.

3 [Фаза тестирования] Выберите фазу тестирования, щелкните фазу тестирования, и здесь отобразится трехфазный цикл ABC. Форма сигнала выборки соответствует текущей, а подсказка о фазе тестирования в середине четырех клавиш направления изменяется синхронно с настройками здесь.

4. После выбора параметров сигнала нажмите [Sampling], чтобы начать выборку сигнала обратной связи, и подключите порт выборки к жиле тестируемого кабеля и заземлите ее через выделенную одинарную линию Q. (Категорически запрещается производить измерения, когда кабель находится под напряжением или находится на хранении).
В окне отображается форма сигнала, и оно постоянно обновляется. В процессе выборки формы сигнала амплитуда импульса может искажаться вверх и вниз, а амплитуда формы импульсного сигнала отображается не полностью. Вам нужно нажать [Shift up] [Shift down], чтобы отобразить полную амплитуду импульса формы волны. Когда будет собран кадр подходящей формы сигнала, вы можете нажать [Keep], чтобы остановить выборку, и сигнал перестанет обновляться, как показано на следующем рисунке:

5. Анализ формы волны

Нажмите на верхний правый угол, и [Расширение формы сигнала] будет отображаться в цикле. Эта кнопка определяет текущую функцию четырех клавиш направления.

①Функция расширения формы сигнала. Кнопка слева — это функция сжатия, которую можно сжать три раза, чтобы полностью отобразить все данные формы сигнала. Кнопка справа — расширенная функция. Разверните сжатый сигнал.

②Функция движения волны. Четыре клавиши направления: вверх, вниз, влево и вправо соответствуют направлению движения сигнала.

В середине четырех клавиш направления отображается фаза, соответствующая текущей операции, а форма сигнала текущей фазы после щелчка возвращается в исходное состояние.

6. Выбор размера шага: переместите курсор влево и вправо и щелкните один раз, чтобы выбрать расстояние, на которое курсор может переместиться за один ход. После нажатия появится дополнительное меню, как показано на рисунке ниже. Доступны четыре уровня. Чем больше значение, тем на большее расстояние перемещается курсор за один раз.

Нажмите, чтобы выбрать соответствующий размер шага перемещения.

7 [Переместить курсор влево] [Переместить курсор вправо] После нажатия клавиш перемещения курсора влево и вправо вы можете в данный момент переместить курсор на количество точек, соответствующее выбранному шагу. Когда курсор переместится в соответствующую позицию, нажмите кнопку [Подтвердить], чтобы зафиксировать перемещенные точки. курсор, курсор становится белым, другой курсор становится подвижным, а курсор становится черным. Нажмите кнопки перемещения влево и вправо, чтобы переместить курсор.

8 [Автоматический анализ] Форма сигнала автоматически анализируется во время выборки, и соответствующее положение курсора устанавливается в соответствии с результатами анализа. Если после перемещения курсора вам необходимо снова автоматически проанализировать текущую форму сигнала, вы можете нажать эту кнопку, чтобы снова автоматически проанализировать выбранную в данный момент форму сигнала и установить положение, соответствующее курсору. Затем расчет расстояния до конечной точки завершается и данные отображаются. S=xxxx.xxm в правом нижнем углу экрана.

9 Если вам необходимо одновременное отображение трехфазных сигналов ABC, просто нажмите [Фаза], чтобы переключить положение проводки, и выполните следующие действия:

• Выберите [Фаза] в качестве фазы A, нажмите «Сэмплирование», а когда будет собрана подходящая форма сигнала, нажмите [Сохранить], как показано на рисунке ниже:

• Выберите [Фаза] в качестве фазы B, измените положение проводки и нажмите «Образец». Когда подходящий сигнал будет собран, нажмите [Keep], как показано на рисунке ниже:

• Выберите [Фаза] в качестве фазы C, измените положение проводки и нажмите «Образец». Когда подходящий сигнал будет собран, нажмите [Keep], как показано на рисунке ниже:

Форма сигнала A-фазы обозначена желтым цветом, форма сигнала B-фазы — зеленым, а форма сигнала C-фазы — красным. Одновременно отображаются трехфазные сигналы ABC. Если вам нужно проанализировать формы сигналов отдельно, нажмите [Фаза], чтобы выбрать соответствующую фазу для анализа.

10 [Состояние выборки]/[Сохранить состояние] — напоминание о функции кнопки выборки и удержания. Здесь переключение функции выборки и удержания координируется с работой клиппы сигнала. В состоянии удержания устройство переходит в состояние ожидания. В этом состоянии сигнальная линия подключается к тестируемому кабелю, устанавливается скорость носителя, длина кабеля и можно управлять формой сигнала. Когда сигнальная линия подключена и настройка параметров тестирования завершена, он переходит в состояние выборки. В это время можно регулировать потенциометр на панели. Амплитуда на границе раздела увеличивается и уменьшается, а базовая линия перемещается вверх и вниз.

11 [Сдвиг вверх] [Сдвиг вниз] Базовая линия перемещается вверх и вниз. В процессе выборки формы сигнала амплитуда импульса может искажаться вверх и вниз, а амплитуда формы импульсного сигнала отображается не полностью. Еще более необходимо перемещать базовую линию вверх и вниз, чтобы отобразить полную амплитуду импульса формы волны.

12 [Увеличение амплитуды] [Уменьшение амплитуды] Увеличение или уменьшение амплитуды. Когда потенциометр амплитуды на панели регулирует амплитуду импульса или колебания базовой линии относительно велики, здесь амплитуда сигнала может быть снова усилена или сжата.

13 Напоминание об уровне заряда батареи. Этот график представляет процент заряда. Появление значка означает, что аккумулятор почти разряжен. Пожалуйста, зарядите как можно скорее.

Введение в процедуры подключения и тестирования (инструкции по эксплуатации на месте)

Метод подключения следующий: используйте одну линию Q для подключения «интерфейса выборки» тестера повреждений кабеля к неисправной фазовой линии и экранирующему слою кабеля. Схема подключения импульсов низкого напряжения показана на рисунке ниже.

Примечание. В ходе испытания должно быть подтверждено отсутствие накопления электричества в теле кабеля.

Шаг 1: Зажмите сигнальную линию для проверки фазы A. Выбор фазы тестирования соответствующего интерфейса также установлен на фазу A. Затем нажмите кнопку выборки/сохранения на интерфейсе, чтобы войти в состояние выборки. Наблюдайте за формой сигнала выборки. Если вы считаете, что форма сигнала выборки хорошая, нажмите кнопку «Выборка/сохранение», чтобы войти в состояние удержания для анализа формы сигнала. См. «Пример формы сигнала». Анализ сигналов.

Шаг 2: Зажмите сигнальную линию для проверки фазы B. Повторите первый шаг процесса тестирования.

Шаг 3: Зажмите сигнальную линию для проверки фазы C. Повторите первый шаг процесса тестирования.

После завершения вышеуказанного трехэтапного теста интерфейс одновременно отображает импульсные тестовые сигналы трехфазного кабеля.

Товарная накладная: 1. Основной тестер -1 шт. 2. Тестовый кабель (одна линия Q) - 1 шт. 3. Зарядное устройство - 1 шт.

Этот инструмент особенно подходит дляизмерение длины обрыва цепи, короткого замыкания, разрыва цепи и короткого замыкания низкого сопротивления.

Английская система может быть настроена.
