XHLJ504трассировщик кабельного пути (локатор кабельной трубы)состоит из генератора сигнала высокой мощности (передатчика) и приемника, необходимых для обнаружения заложенных путей кабеля.
Основным принципом кабельного пускомера является использование генератора сигналов пути (т.е. хоста, передающего сигнал кабельного пускомера), для ввода пускового сигнала пути в испытываемый кабель,тем самым создавая электромагнитные волныПосле обработки, выход отправляется в наушники и показатель.
Этот трассировщик маршрута кабеля оценивает скрытый путь и глубину кабеля в соответствии с звуковыми пиками, звуковыми долинами и степенью отклонения указателя в наушнике.
Многофункциональные
Приемник пути кабеля используется в соединении с зондами и наушниками и т. д. и может использоваться в качестве указателя на неисправность кабеля.
Основные компоненты

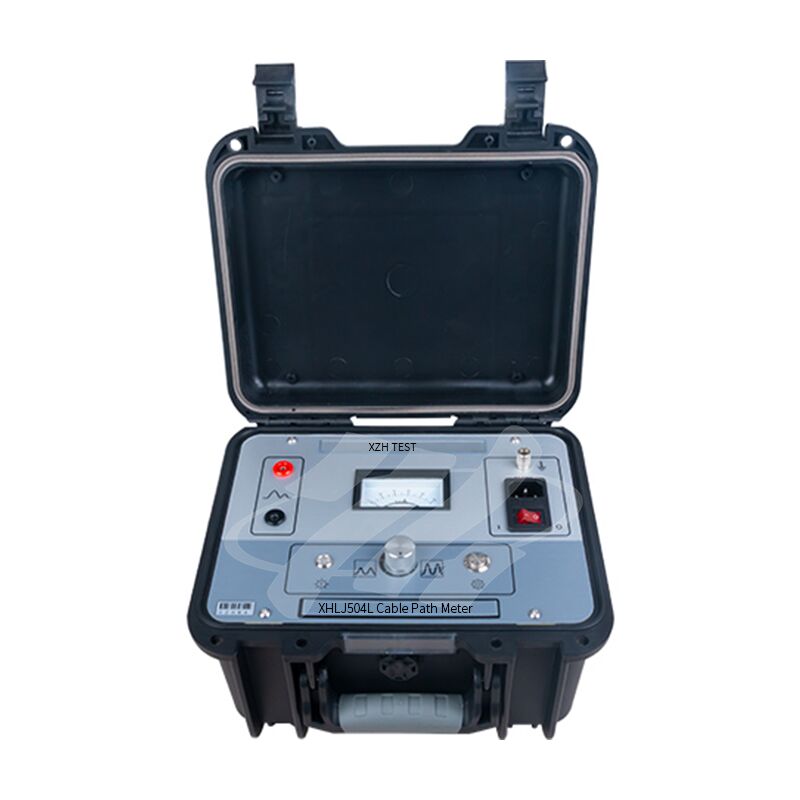

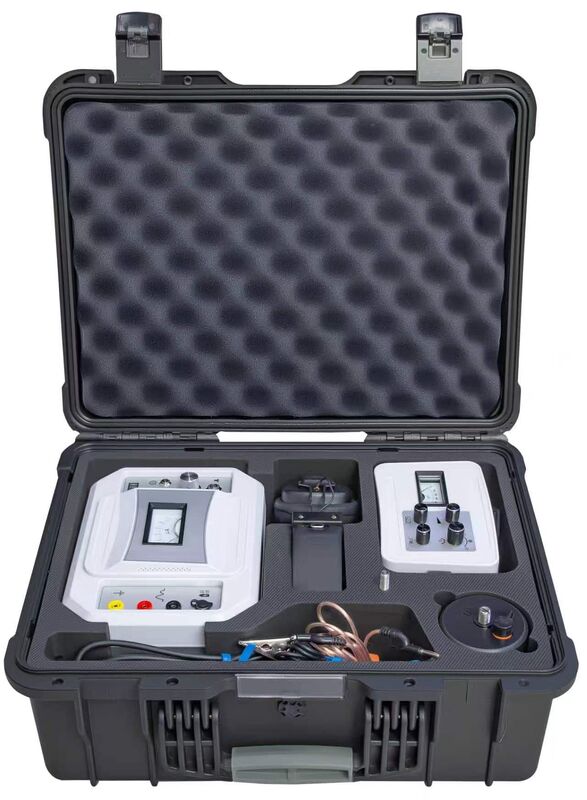

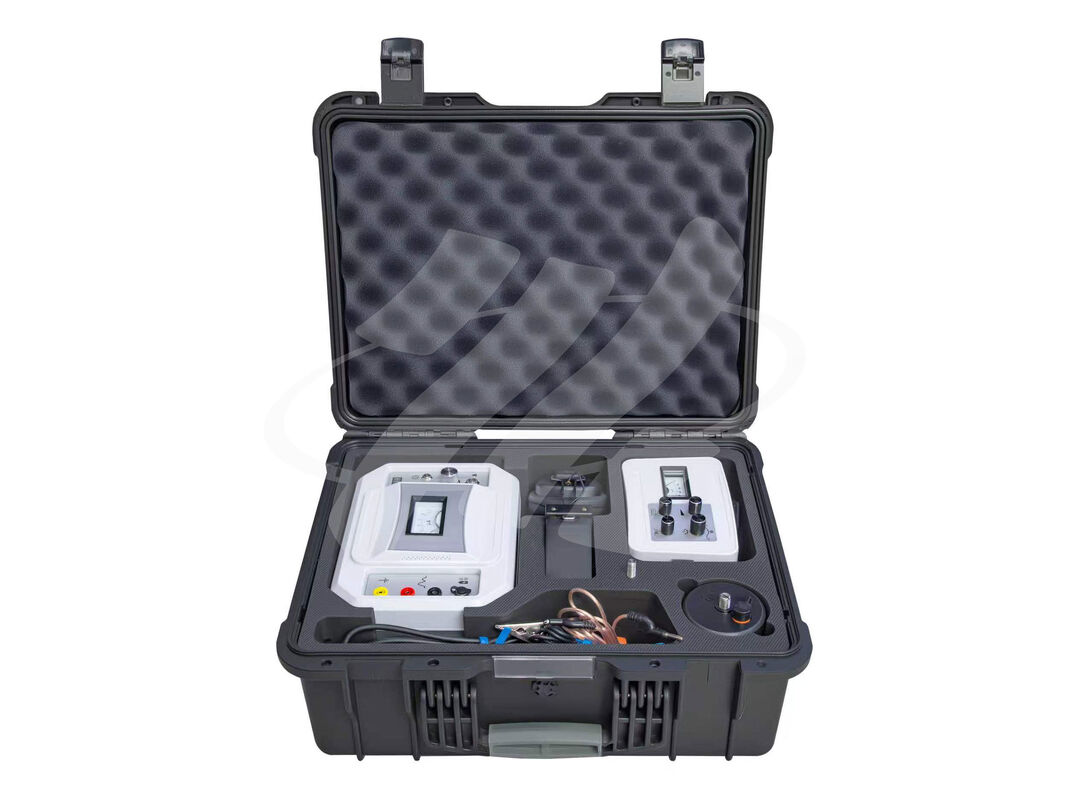

Данный локатор кабельной трубы состоит в основном из передатчика и приемника, две части показаны ниже.
Технические параметры
Передатчик
| Выходной сигнал |
15 кГц прерывистый |
| Выходная мощность |
100 Вт |
| Выходной ток |
0 ¢2А |
| Рабочая мощность |
220 В (1±10%) 50 Гц (1±5%); |
Приемник
| Увеличение |
500Тысячу раз |
| Точность обнаружения |
±0,2 м |
| Импеданс выхода |
350Ω |
| Рабочее питание |
две стандартные батареи 9 В |
| Тихий поток |
< 10 мА |
Характеристики продукта
1Используя традиционный принцип электромагнитной индукции, сильная антиинтерференция.
2С функциями защиты от перенапряжения и короткого замыкания, он безопасен и надежен.
3Высокая мощность, не ограничивается длиной кабеля, открытая схема также может найти путь.
4Выпуск регулируется без шагов, подходит для различных испытательных площадок, с высокой адаптивностью.
5Сверхсильное увеличение, глубина обнаружения больше 10 метров.
6Ультра-низкое потребление энергии конструкция, тихий ток менее 10mA.
7Конструкция аналогового счетчика, мощность сигнала и тенденция понятны на первый взгляд.
8Уровень нуля может регулироваться произвольно, что подходит для всех видов сильных и слабых сцен.
На местеиспытание кабельного пути...диаграмма указания
Диаграмма общего маршрута обнаружения соединительного провода
Диаграмма проводки для обнаружения маршрута кабеля сверхдлины или разрыва
Специальная схема проводки для обнаружения маршрута
Испытание глубины зарытия кабеля
Когда вы судите о глубине кабеля, вы можете поместить зонд под углом 45 градусов с землей на положение кабеля, который был измерен,"двигаться наружу" перпендикулярно путиНайдите наименьшую точку звука в середине зонда, тогда расстояние, на которое движется зонд, равно глубине кабеля.Пожалуйста, обратитесь к схеме размещения зонда на следующем рисунке.
Схематическая схема размещения зонда
