Подземный кабельный и трубопроводный локатор | XHGX507C

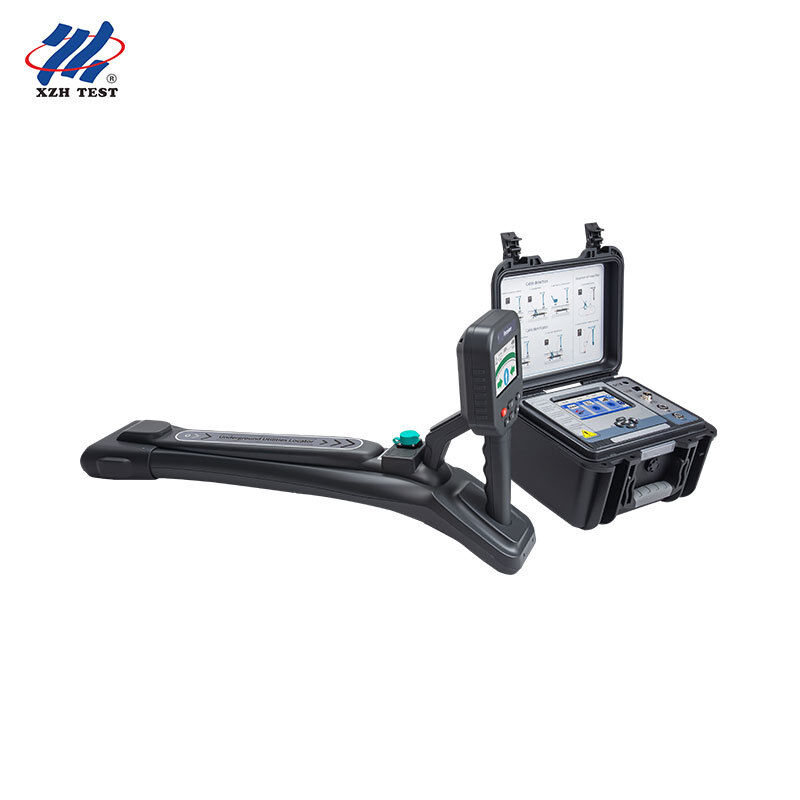

XHGX507C1 — это комплексная система обнаружения коммунальных служб, подходящая для городских и строительных площадок: она может отслеживать зарытые силовые кабели, телекоммуникационные кабели, металлические трубы, газовые трубы и направляющие трубы, отображая их траекторию и обеспечивая направление. Измерение глубины и тока закопанных объектов в реальном времени (0-20 метров), а также идентификация отдельных кабелей среди более чем 20 кабелей в общей трубе — таким образом, рабочие могут точно знать, что находится под землей, еще до начала земляных работ.
Столкновение с неизвестными коммунальными службами во время земляных работ является одним из самых дорогих и опасных происшествий на строительной площадке. XHGX507C1 поддерживает полную программу предварительного обнаружения перед земляными работами для обеспечения безопасности коммунальных служб: пассивное сканирование без какого-либо передатчика позволяет находить электрические цепи; режим сканирования по площади отклика может отображать незащищенные металлические трубы и отслеживать и проверять глубину каждой маркированной траектории перед земляными работами. Его направляющая линия сканирования по поверхности позволяет даже неопытным операторам точно отслеживать.
Применение и целевая аудитория:Специально разработан для операторов городских водопроводных, газовых и тепловых сетей, рабочих телекоммуникационных площадок, подрядчиков по геодезическому обследованию коммунальных служб и команд инженеров-строителей для определения местоположения и картирования подземных коммунальных служб перед земляными, ремонтными или нераскопочными работами, чтобы предотвратить повреждение кабелей и труб.
Основные характеристики
| Диапазон |
Спецификация |
| Модель |
XHGX507C1 |
| Функция |
Отслеживание траектории кабеля/трубы (с отображением направления), измерение глубины и тока в реальном времени, идентификация кабеля, поиск неисправностей заземления типа А (опционально) |
| Диапазон обнаружения |
Прямое соединение: 0–20 км; Режим связи: 0–10 км; Режим отклика: подходит для кабелей, закопанных на глубину до 2 метров. |
| Измерение глубины |
0–20 метров в реальном времени; Точность определения центральной оси ±5% (глубина 0–3 метра), -10% (глубина 3–20 метров) |
| Выходная мощность передатчика |
Максимальная мощность 15 Вт, 9 уровней регулировки, автоматическое согласование сопротивления в реальном времени |
| Выходное напряжение передатчика |
Максимальное напряжение 300 В (прямой выход) |
| Выходная частота |
11 основных активных частот: 640 Гц, 1,28 кГц, 2,56 кГц, 3,20 кГц, 4,09 кГц, 8,19 кГц, 10,2 кГц, 32,7 кГц, 65,6 кГц, 81,9 кГц, 197 кГц; Дополнительные пассивные частоты приемника 50 Гц/60 Гц/250 Гц |
| Режим вывода |
Прямое соединение/зажим связи/отклик — автоматическое распознавание подключенного аксессуара |
| Идентификация кабеля |
До 20 предварительно откалиброванных кабелей (L1–L20), оснащенных гибкими зажимами; Стандарт соответствия: ток ≥0,3 мА и в диапазоне 75%–135% от калибровочного значения, согласование направления тока |
| Определение неисправностей (опционально) |
Использует метод ступенчатого напряжения типа А от 640 Гц до 3,20 кГц для обнаружения изоляционных повреждений, заземления низковольтных кабелей и защиты высоковольтных кабелей |
| Дисплей/батарея приемника |
4,3-дюймовый емкостный сенсорный ЖК-дисплей, видимый на солнце; Перезаряжаемая литий-ионная батарея 8,4 В 5200 мАч |
| Дисплей/батарея передатчика |
5-дюймовый емкостный сенсорный ЖК-дисплей; Перезаряжаемая литий-ионная батарея 11,1 В |
| Зажимы |
Диаметр зажима связи передатчика Φ125 мм; Диаметр зажима гибкой идентификации Φ200 мм (больший диаметр может быть изготовлен на заказ) |
| Стоимость |
Полная зарядка передатчика (состояние включения) занимает около 5-6 часов; Полная зарядка приемника занимает около 3-4 часов; Может выполнять 300-500 циклов зарядки. |
| Рабочая среда |
Рабочая температура: от -10°C до +40°C, относительная влажность ниже 80%; Температура хранения: от -10°C до +50°C, относительная влажность ≤95% (без конденсации) |
| Безопасность/Электромагнитная совместимость |
IEC61010-1 (CAT III 600V / CAT III 300V), IEC61010-031, IEC61326, класс загрязнения 2 |
Основные особенности
Одно устройство для отслеживания всех металлических коммунальных служб:Отслеживание силовых кабелей (с питанием или без), телекоммуникационных кабелей, металлических труб и газовых труб, кабельных каналов и других непрерывных металлических конструкций — заменяет отдельные трассировщики кабелей и локаторы труб на тележках.
Пассивное обнаружение без передатчика:Рабочие частоты 50 Гц/60 Гц/250 Гц и режим пассивного сканирования могут быстро обнаруживать электрифицированные кабели и излучающие трубы на начальном этапе обнаружения.
Сканирование области отклика:Когда труба не имеет открытого конца или точки доступа, передатчик излучает сигнал с поверхности земли, и два оператора одновременно сканируют местность, чтобы составить карту распределения неизвестных труб, а затем провести земляные работы.
Сканирование направляющей линии по поверхности:Аналоговые трубы и стрелки на 4,3-дюймовом экране точно показывают направление трубы — даже оператору с минимальным обучением достаточно первого дня, чтобы точно отслеживать.
Проверка глубины перед земляными работами:Отображение глубины в реальном времени 0-20 метров, точность центральной оси ±5% / -10%, кроме того, используются ручные методы под углом 45° и метод 80% ширины пика для перекрестной проверки ключевых глубин.
14 выбираемых частот:11 эффективных частот (от 640 Гц до 197 кГц) плюс без источника частоты 50 Гц/60 Гц/250 Гц позволяют оператору разделять целевые коммунальные службы и соседние линии в зависимости от условий грунта и трубы.
Передатчик большой мощности 15 Вт:Прямое соединение может достигать 0-20 км, режим связи может достигать 0-10 км — достаточно для удовлетворения потребностей городских магистралей и междугородних кабельных линий.
Идентификация 20 кабелей в общей трубе:Предварительная калибровка до 20 кабелей и подтверждение точного положения целевого кабеля с помощью зеленого перекрестия и звукового сигнала — это очень важно для пучков телекоммуникационных кабелей и многоцелевых каналов.
Надежные показания четких данных:Когда показания надежны, индикатор помех становится зеленым; При сильных помехах индикатор становится красным, предотвращая действия рабочих на основе ненадежных данных.
Портативность и удобство использования на месте:Приемник весит около 2 кг, а собранный ящик для инструментов выдерживает давление около 200 кг; Сенсорный экран, видимый на солнце, и время работы аккумулятора в течение всего дня позволяют легко проводить работы по обнаружению.
Полевое обследование перед земляными работами
| Шаг |
Рекомендуемые меры |
| 1. Пассивное сканирование |
В режимах рабочей частоты (50/60/250 Гц) и высокой частоты выполните сетевое сканирование рабочей области для обнаружения электрифицированных кабелей без необходимости использования передатчика. |
| 2. Сканирование отклика |
Два оператора удерживают передатчик и приемник на расстоянии около 20 метров друг от друга и параллельно сканируют эту область для обнаружения незащищенных металлических труб; Повторите эту операцию в обратном направлении. |
| 3. Маркировка подозрительных траекторий |
Используйте масляную краску для маркировки каждого пикового отклика на земле; При высоком усилении повторно проверьте траектории сильных сигналов, чтобы обнаружить слабые соседние коммунальные службы. |
| 4. Отслеживание и измерение глубины |
Используйте приемник для отслеживания каждой маркированной траектории и записи глубины (0-20 метров) и скорости потока; Используйте методы под углом 45° или 80% ширины пика для проверки граничной глубины. |
| 5. Идентификация целевого кабеля |
Когда несколько кабелей используют один и тот же канал или траншею, можно использовать гибкие зажимы для определения точного положения целевого кабеля среди до 20 калиброванных кабелей. |
| 6. Перекрестная проверка |
Поскольку каждый метод имеет свои ограничения, перед земляными работами следует повторно провести проверку с использованием различных методов или частот, чтобы максимально снизить риск упущения коммунальных служб. |
Часто задаваемые вопросы
Вопрос 1: Для каких пользователей предназначен этот подземный локатор?
Он специально разработан для операторов городских водопроводных, газовых и тепловых сетей, рабочих телекоммуникационных площадок, подрядчиков по геодезическому обследованию коммунальных служб и команд инженеров-строителей для обнаружения подземных коммунальных служб перед земляными, ремонтными или нераскопочными работами.
В2: Какие подземные линии он может обнаруживать?
Все металлические трубы: силовые кабели (с питанием и без), телекоммуникационные кабели, металлические водопроводные трубы, газовые трубы, тепловые трубы и направляющие трубы. Неметаллические трубы без каких-либо металлических компонентов или трассировочных проводов не могут быть обнаружены и должны использовать другие методы обнаружения.
Вопрос 3: Насколько точны показания глубины перед земляными работами?
Диапазон измерения глубины в реальном времени составляет 0–20 метров, точность центральной оси составляет ±5% в диапазоне глубины залегания 0–3 метра и -10% в диапазоне глубины залегания 3–20 метров. Для ключевых точек используются независимые проверки методом линии под углом 45° и методом 80% ширины пика.
В4: Может ли он находить трубы без открытых точек доступа?
Да. Можно использовать режим отклика: поместите передатчик на землю над предполагаемой траекторией и используйте приемник для сканирования; Или используйте пассивный рабочий частотный/высокочастотный режим обнаружения. Эти режимы специально разработаны для обнаружения незащищенных и неизвестных коммунальных служб.
В5: Что входит в стандартный комплект поставки?
Комплект включает приемник, передатчик, кабель прямого сигнала, зажим связи, зажим гибкой идентификации, двойной тестовый кабель, два зарядных устройства, раму типа А с кабелем связи, заземляющий штырь, кабель USB и ключ — все компоненты упакованы в прочный ящик для инструментов, готовый к использованию в любое время.
