🚛 Комплексная мобильная испытательная лаборатория — всё, что вам нужно, на колесах
⚡ Операторы энергосетейБыстро диагностируйте и находите неисправности кабелей на обширных территориях сети, не возвращаясь на базу
🔬 Компании, предоставляющие услуги по тестированиюПредлагайте профессиональную диагностику кабелей на месте в качестве услуги с полностью оборудованной мобильной платформой
🏭 Крупные промышленные объектыИндивидуальный испытательный фургон для обслуживания кабельных сетей в горнодобывающей, нефтехимической промышленности и инфраструктуре
🔧 Индивидуальный продукт — разработан с учетом ваших требований к тестированию кабелей
Эта система диагностики и поиска неисправностей кабелей, монтируемая на транспортном средстве, изготавливается на заказ. Конфигурация оборудования, испытательные модули (диагностика неисправностей кабелей, тестирование трансформаторов, анализ выключателей, мониторинг частичных разрядов, измерение диэлектрических потерь и т. д.), выбор транспортного средства и внутренняя планировка — всё настраивается в соответствии с вашими конкретными эксплуатационными потребностями и бюджетом. Свяжитесь с нами с вашими требованиями для получения индивидуального предложения по конфигурации.
Обзор продукта

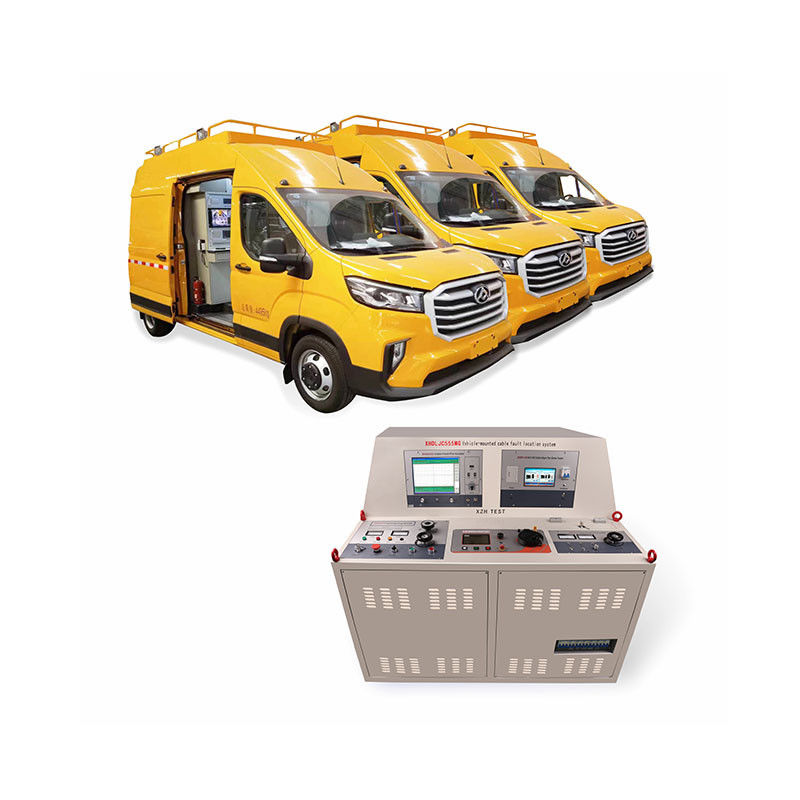

Система диагностики и поиска неисправностей кабелей XHGG555 V2.0, монтируемая на транспортном средстве — это полностью настраиваемая, высокоинтегрированная мобильная испытательная лаборатория, объединяющая 12 специализированных функций тестирования и диагностики кабелей в одном транспортном средстве. В отличие от отдельных портативных приборов, которые необходимо транспортировать, настраивать и эксплуатировать отдельно, XHGG555 представляет собой готовую мобильную платформу, где все системы стационарно установлены, взаимосвязаны и готовы к немедленному развертыванию в любом полевом месте.Помимо основной системы диагностики неисправностей кабелей, платформа XHGG555 может быть настроена для интеграции тестирования трансформаторов, тестирования выключателей и других систем высоковольтной диагностики в соответствии с требованиями заказчика. XZH TEST может предоставить готовое транспортное средство или адаптировать испытательную систему для установки в собственное транспортное средство заказчика, исходя из размеров внутреннего пространства.
🔍 Мобильный испытательный фургон против отдельных портативных приборов:
Отдельные локаторы неисправностей кабелей, блоки TDR, генераторы импульсов и мостовые испытатели выполняют определенную функцию, но их необходимо перевозить, подключать и калибровать отдельно на каждом рабочем месте — это трудоемкий процесс, который вносит вариативность в настройку. XHGG555 интегрирует все 12 функций в стационарно установленную, предварительно откалиброванную систему с унифицированным сенсорным интерфейсом управления диагональю 15,6 дюйма. Одно транспортное средство, одно развертывание, один рабочий процесс — от предварительного определения места неисправности до точного определения местоположения и окончательного прокола кабеля, всё выполняется на месте без распаковки какого-либо корпуса прибора.Состав системного блока — 12 интегрированных функций
Высоковольтный генератор импульсов постоянного тока:
- Вызывает пробой в точке неисправности кабеля для инициирования тестированияОтражение бегущей волны (TDR):
- Грубое измерение всех типов неисправностей основной изоляции кабеляАкустико-магнитная синхронизация:
- Точное измерение и определение местоположения неисправностей основной изоляции кабеляЭлектромагнитный индукционный трассер:
- Точно определяет неизвестные трассы кабеля и глубину залеганияМостовой метод:
- Грубое измерение неисправностей внешней оболочки и неисправностей проникновения воды в основную изоляциюМетод шагового напряжения и токового зажима:
- Точное определение местоположения неисправностей внешней оболочкиПостоянная мощность прожига:
- Снижает сверхвысокоомные неисправности до низкоомных для облегчения поискаМетод кодирования + фазы:
- Идентификация многожильных кабелей среди пучковДистанционно управляемый пробойник кабеля:
- Окончательная разрушающая проверка — абсолютно гарантирует безопасность оператора перед резкойСверхнизкая частота (0,1 Гц):
- Испытание изоляции на выдерживаемое напряжение и измерение диэлектрических потерьИзмерение по закону Ома:
- Тестирование качества сопротивления кабельной петлиОсновные полевые инструменты:
- Мегомметр, измерительные приборы, инструменты электрика — всё на бортуСистема управления
Дисплей
Промышленная цветная панель TFT диагональю 15,6 дюйма, светодиодная подсветка
Разрешение
1920 × 1080 Full HD, соотношение сторон 16:9
Яркость
Мультитач с антибликовым покрытием
Операционная система
Графический пользовательский интерфейс (GUI) с поворотной ручкой
Управление данными
Универсальная база данных + синхронизация данных через USB
Топология
Высокоинтегрированная цифровая программная платформа
Модульность
Независимые модули — добавляйте/удаляйте функции свободно
Разделительный трансформатор
5 кВА
Системы безопасности
Функция безопасности
| Спецификация |
Соответствующие стандарты |
| CE; EN 61010; EN 50191; VDE 0104; VDE 015; DGUV 203-034 (BGI 891) |
Разрядка и заземление |
| Емкость 72 кДж; постоянная времени разряда |
< 1 секунды (эквивалентно конденсатору 10 мкФ при 120 кВ постоянного тока)Мониторинг состояния системы |
| Мониторинг и индикация всех подсистем в реальном времени |
Безопасное заземление |
| Автоматическое немедленное заземление при отключении питания |
Предохранительные блокировки |
| Мониторинг подключения рабочего напряжения F-U; мониторинг подключения рабочего заземления F-Ohm |
Элементы управления на передней панели |
| Включение/выключение питания, кнопка блокировки, аварийный останов, индикатор остаточного давления, переключатель высокого напряжения |
Мониторинг дверного контакта |
| Обнаружение доступа в помещение высокого напряжения с автоматическим отключением безопасности |
Защита входного питания |
| Защита от перенапряжения, защита от пониженного напряжения, устройство защитного отключения (УЗО) |
Ключевые особенности |
12 полностью интегрированных функций тестирования в одном транспортном средстве — полная диагностика кабелей без распаковки приборов
- Модульная архитектура — свободно добавляйте или удаляйте функциональные модули; отказ одного модуля не влияет на другие
- Промышленный сенсорный экран Full HD диагональю 15,6 дюйма с антибликовым покрытием и мультитач для использования в любых погодных условиях
- Графический интерфейс на базе Windows с интуитивно понятным управлением поворотной ручкой — требуется минимальное обучение
- Комплексная безопасность: CE, EN 61010, аварийный останов, мониторинг дверного контакта, автоматическое заземление с разрядкой
- Настраиваемая платформа — интеграция тестирования трансформаторов, тестирования выключателей или других систем высоковольтной диагностики
- Гибкие варианты транспортных средств — используйте наше транспортное средство или установите систему в свой существующий автомобиль
- Истории успеха

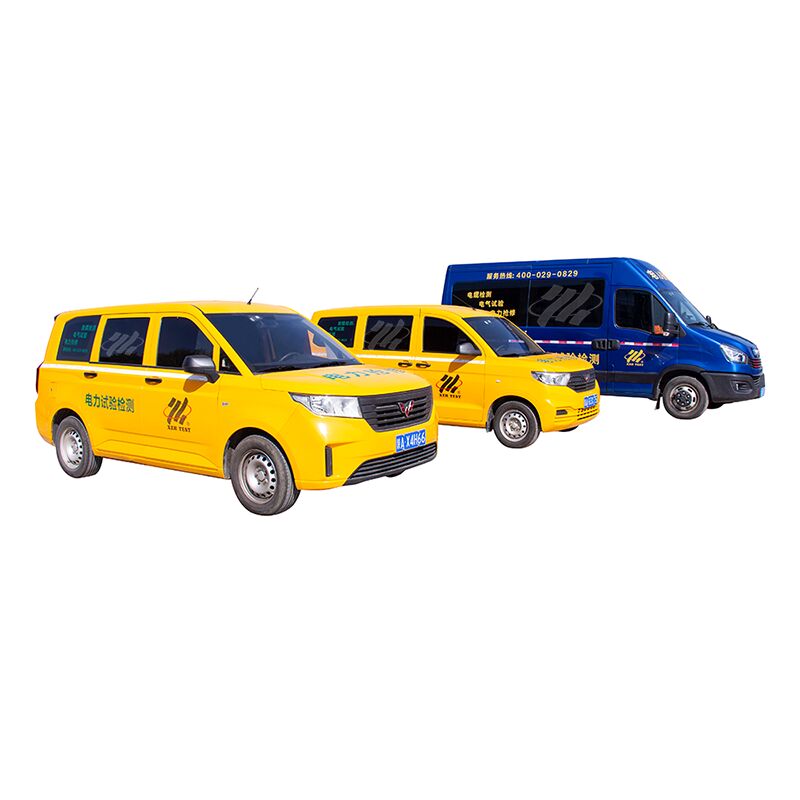

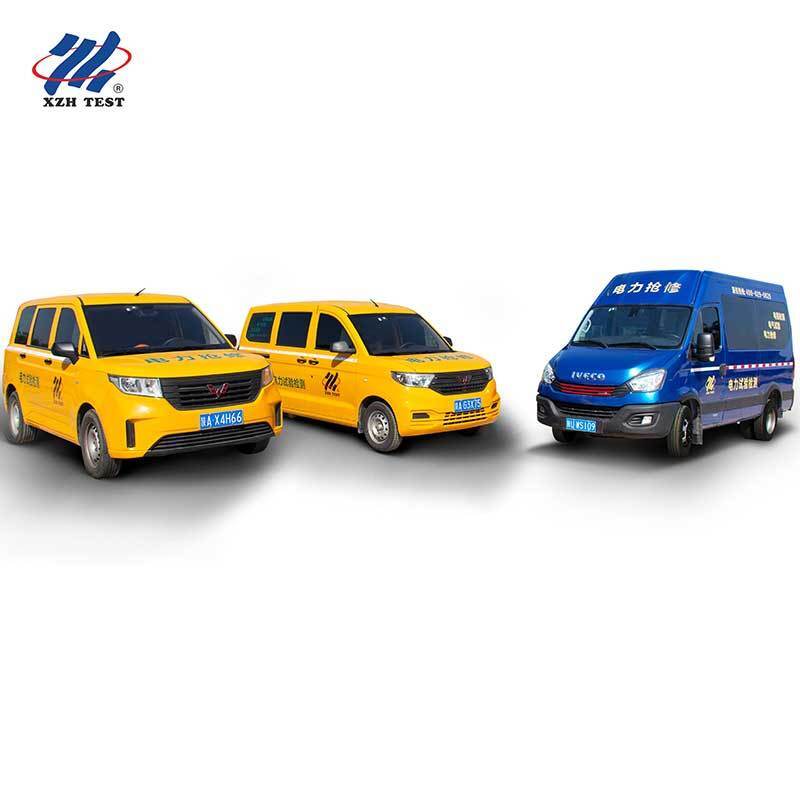

XZH TEST успешно развернула мобильную систему XHGG555 для энергетических компаний и поставщиков испытательных услуг. Ниже приведены примеры выполненных установок. Мы можем установить испытательную систему в транспортное средство, чтобы предоставить вам полностью готовую испытательную фургон, или мы можем адаптировать систему для интеграции в ваш собственный автомобиль, исходя из размеров внутреннего пространства.
Вышеуказанная система включает: высоковольтный генератор импульсов 8/16/32 кВ, ARC-тестер для предварительного определения места неисправности кабеля, высоковольтное прожигающее мостовое оборудование, локатор неисправностей внешней оболочки кабеля, оборудование для испытаний на выдерживаемое напряжение сверхнизкой частоты (80 кВ) и измерения диэлектрических потерь, мобильный точный локатор неисправностей кабеля, комплексный тестер трассы кабеля, пробойник кабеля и генератор — всё стационарно установлено и взаимосвязано.
Часто задаваемые вопросы
В1: Для кого предназначен XHGG555 и почему стоит выбрать систему, монтируемую на транспортном средстве?
XHGG555 предназначен для операторов энергосетей, компаний, предоставляющих услуги по тестированию кабелей, и крупных промышленных объектов (горнодобывающая, нефтехимическая промышленность, инфраструктура), которые обслуживают обширные кабельные сети на больших географических территориях. Система, монтируемая на транспортном средстве, устраняет логистическую нагрузку по транспортировке, распаковке, подключению и калибровке отдельных приборов на каждом рабочем месте. Поскольку все 12 функций тестирования стационарно установлены и предварительно откалиброваны, бригады прибывают на место, подключаются к кабелю и немедленно приступают к тестированию — значительно сокращая время диагностики на одну неисправность и максимизируя дневную производительность.
В2: Может ли XHGG555 быть настроен помимо тестирования неисправностей кабелей?
Да. Платформа XHGG555 построена на модульной архитектуре, которая позволяет интегрировать дополнительные испытательные системы помимо основных 12 функций диагностики неисправностей кабелей. Могут быть включены комплексное тестирование трансформаторов, анализ выключателей, мониторинг частичных разрядов (с помощью колебательной волны), измерение диэлектрических потерь (с помощью сверхнизкой частоты) и другие системы высоковольтной диагностики. Каждый модуль независим — функциональность может быть добавлена или удалена без влияния на существующие системы. Свяжитесь с XZH TEST с вашими конкретными требованиями для индивидуальной конфигурации.
В3: Какие функции безопасности защищают операторов во время высоковольтных испытаний?
XHGG555 включает в себя несколько уровней безопасности: предохранительная блокировка F-U контролирует подключения рабочего напряжения; предохранительная блокировка F-Ohm контролирует подключения рабочего заземления; датчики дверного контакта автоматически отключают высокое напряжение при доступе к отсеку оборудования; кнопка аварийного останова и блокировочный переключатель находятся на передней панели; индикатор остаточного давления показывает состояние накопленной энергии; система разрядки на 72 кДж автоматически заземляет накопленную энергию в течение 1 секунды после потери питания; разделительный трансформатор (5 кВА) отделяет измерительную цепь от сети; а УЗО, защита от перенапряжения и пониженного напряжения постоянно контролируют входное питание.
В4: Нужно ли мне покупать транспортное средство или систему можно установить в мой существующий автомобиль?
Доступны оба варианта. XZH TEST может предоставить полностью готовое решение, включая транспортное средство со всеми предварительно установленными, протестированными и готовыми к эксплуатации испытательными системами. Альтернативно, если у вас есть существующий автомобиль из парка с подходящим внутренним пространством, XZH TEST может спроектировать и установить испытательную систему, соответствующую конкретным размерам вашего автомобиля. Эта гибкость гарантирует, что решение соответствует вашим эксплуатационным требованиям и бюджету. Свяжитесь с нами с вашими спецификациями транспортного средства для получения индивидуального предложения по установке.
В5: Каково минимальное количество заказа и срок поставки?
Минимальное количество заказа — 1 единица. Срок поставки составляет 1-3 месяца в зависимости от требуемого уровня индивидуализации — стандартные конфигурации диагностики неисправностей кабелей поставляются быстрее, в то время как высокоиндивидуализированные многосистемные интеграции требуют дополнительного времени на проектирование и сборку. Каждая система упаковывается для безопасной международной транспортировки. Годовая производственная мощность составляет 2000 единиц. Условия оплаты — T/T. Свяжитесь с XZH TEST для получения подробного предложения, основанного на ваших конкретных требованиях к конфигурации.
О XZH TEST
XZH TEST является профессиональным производителем, специализирующимся на решениях для тестирования кабелей, обнаружения неисправностей и высоковольтной диагностики для энергетических компаний, промышленных предприятий и компаний, предоставляющих испытательные услуги по всему миру. От отдельных портативных приборов до полностью интегрированных систем, монтируемых на транспортных средствах, XZH TEST поставляет инновационные, надежные и настраиваемые решения для самых требовательных приложений по обслуживанию кабельных сетей.
Свяжитесь с нами сегодня, чтобы обсудить ваши потребности в мобильной испытательной лаборатории.
