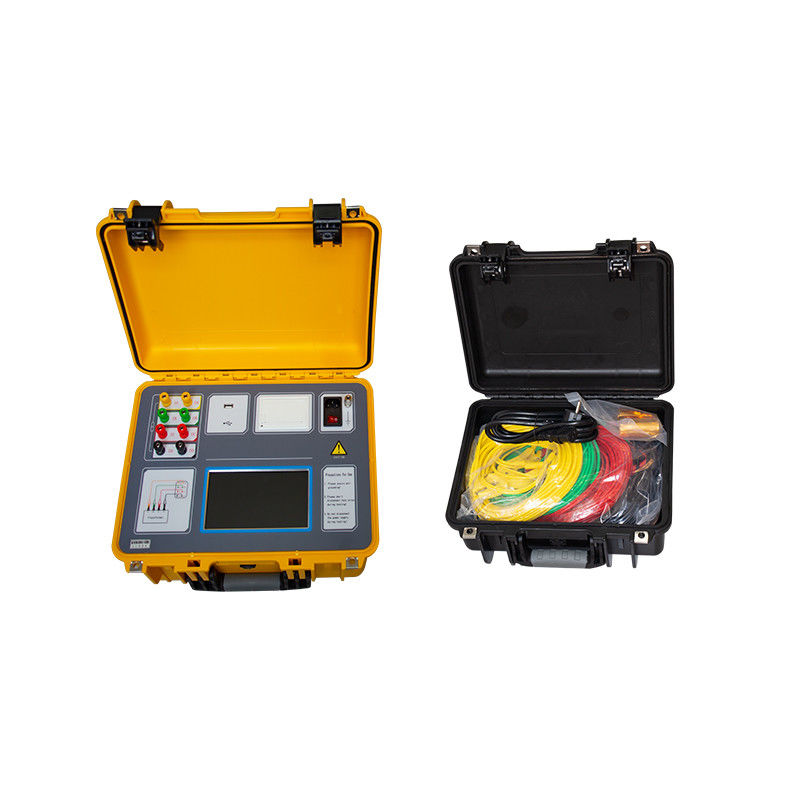

Портативный однофазный трехфазный трансформатор 20А с постоянным током

Name: Портативный однофазный трехфазный трансформатор 20А с постоянным током
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHZ1320A
Price: 4,115.00 USD
Availability: InStock

Детали продукта:

Место происхождения:	Сиань, Шаньси, Китай
Фирменное наименование:	XZH TEST
Сертификация:	ISO,CE
Номер модели:	XHZ1320A

Подробная информация

Место происхождения:

Сиань, Шаньси, Китай

Фирменное наименование:

XZH TEST

Сертификация:

ISO,CE

Номер модели:

XHZ1320A

Напряжение:

220В

Функция:

Испытание сопротивления постоянного тока трансформатора, двигателя; магнитная помощь и размагничиван

Ключевое слово:

Измеритель сопротивления обмотки на постоянной напряжении

Выходной ток ((однофазный):

20А, 10А, 5А, 1А, 0,1А, 10мА, <1мА

Выходной ток ((трехфазный):

10A+10A, 5A+5A, 1A+1A, 0,1A+0,1A

Выделить:

High Light

Выделить:

20А Трехфазное одновременное испытание

Магнитно-помощная функция демогнетизации

7-дюймовый сенсор с Jog Dial

Trading Information

Количество мин заказа:

1 единицы

Цена:

Подлежит обсуждению

Упаковывая детали:

Деревянный корпус

Время доставки:

8-10 дней

Условия оплаты:

T/T

Поставка способности:

1200 шт/год

Характер продукции

Целевое применение:Разработан для подразделений контроля качества и контроля качества производства трансформаторов и инженеров по вводу в эксплуатацию подстанций, которым необходима быстрая проверка сопротивления постоянного тока при испытаниях на заводском приеме (FAT),ввод в эксплуатацию новых установокВ отличие от обычных испытателей технического обслуживания, XHZ1320A использует технологию магнитной помощи, трехфазные одновременные испытания,и автоматизированная демогнетизация для высокопроизводительных производственных линий и пусковых работ.

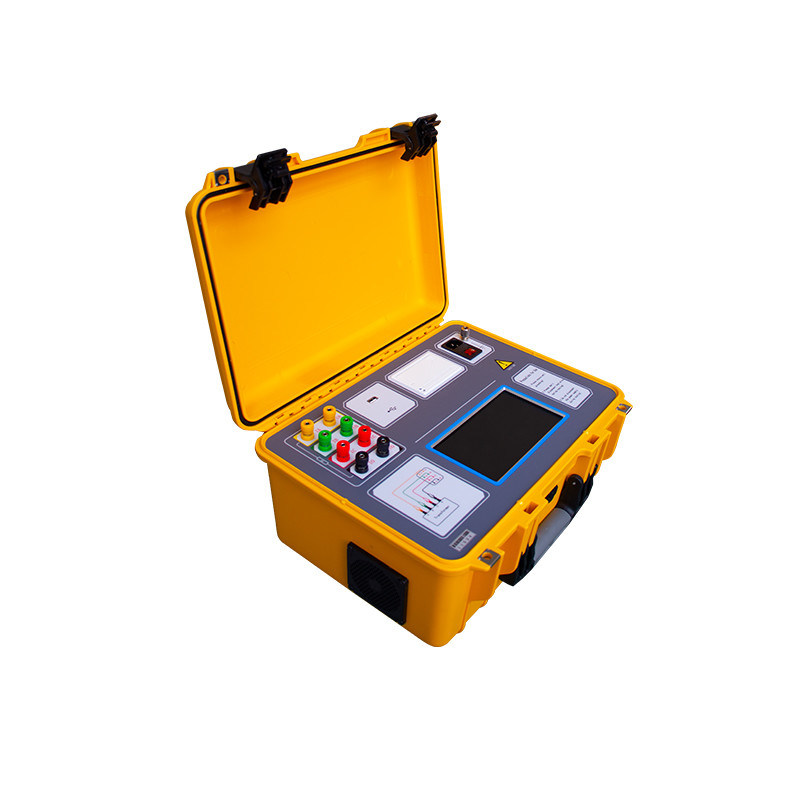

XHZ1320A портативный 20A постоянный тест на сопротивление обмотке

Для энергосистемы трансформатор является основным оборудованием, и его долгосрочная надежная работа имеет решающее значение для стабильности и надежности всей системы.Измерение сопротивления постоянного тока является обязательным предметом испытания для полуфабрикатов, испытания готовой продукции на заводе, установка, испытания передачи и профилактическое обслуживание электроэнергетическими компаниями.плохая сварка, свободные соединения, отсутствующие нити и сломанные провода в катушках трансформаторов, а также эксплуатационные дефекты и скрытые опасности.

Для удовлетворения потребностей в быстром измерении сопротивления постоянного тока, XHZ1320A интегрирует испытание магнитной помощи, трехфазное одновременное измерение (Yn, Y, △),и автоматическая демогнетизация в один портативный инструментЭто идеальное решение для измерения сопротивления постоянного тока в больших трансформаторах мощности.интерфейс китайского/английского меню, и одноразовая проводка для полного тестирования сопротивления постоянного тока, XHZ1320A обеспечивает быструю скорость тестирования, высокую точность и сверхширокий диапазон измерений.

Ключевые особенности

Одновременное трехфазное испытание:Поддерживает конфигурации обмотки Yn, Y и △ с автоматическим трехфазным расчетом скорости дисбаланса, исключая необходимость повторных однофазных измерений.
Технология магнитной помощи:Сокращает время насыщения обмотки для больших трансформаторов, значительно сокращая продолжительность испытаний без ущерба для точности.
Встроенная демогнетизация:Функция автоматической демагнетизации устраняет остаточный магнетизм после испытаний постоянного тока, защищая производительность основного трансформатора и оборудование ниже по течению.
Анализ стабильности:Автоматически рассчитывает скорость изменения сопротивления на интервалах 5S, 15S и 30S, помогая операторам проверять стабильность данных и предотвращать ошибочные показания.
Всеобъемлющая защитаОбладает защитой от обратных электромагнитных полей, обнаружением разрыва провода и защитой от отключения питания для обеспечения безопасности оператора и целостности прибора.
Управление данными:Встроенное хранилище для 200 записей о испытаниях с поддержкой USB массового хранилища (FAT/FAT32); интегрированный тепловой принтер для создания отчетов на месте.
7-дюймовый промышленный дисплей:Высокое разрешение 1024×600 истинноцветный сенсорный экран с управлением джог-диалом для комфортного взаимодействия человека и машины в полевых условиях.

Технические спецификации

Выходной ток	Однофазная: 20A, 10A, 5A, 1A, 0,1A, 10mA, <1mA Три фазы: 10A+10A, 5A+5A, 1A+1A, 0.1A+0.1A
Диапазон измерений	Однофазная: 0.5mΩ~25kΩ (многофазная)
Точность	± ((Чтение × 0,2% + 2 слова)
Силовое питание	AC220V±10%, 50/60Hz
Операционная температура	-10°C ≈50°C
Относительная влажность	< 90%, неконденсирующие
Размеры	400 × 315 × 223 мм
Вес	9 кг
Дисплей	7.0" цветный ЖК-дисплей с сенсорным экраном, разрешение 1024×600
Внутреннее хранилище	200 записей (расширяются через USB)

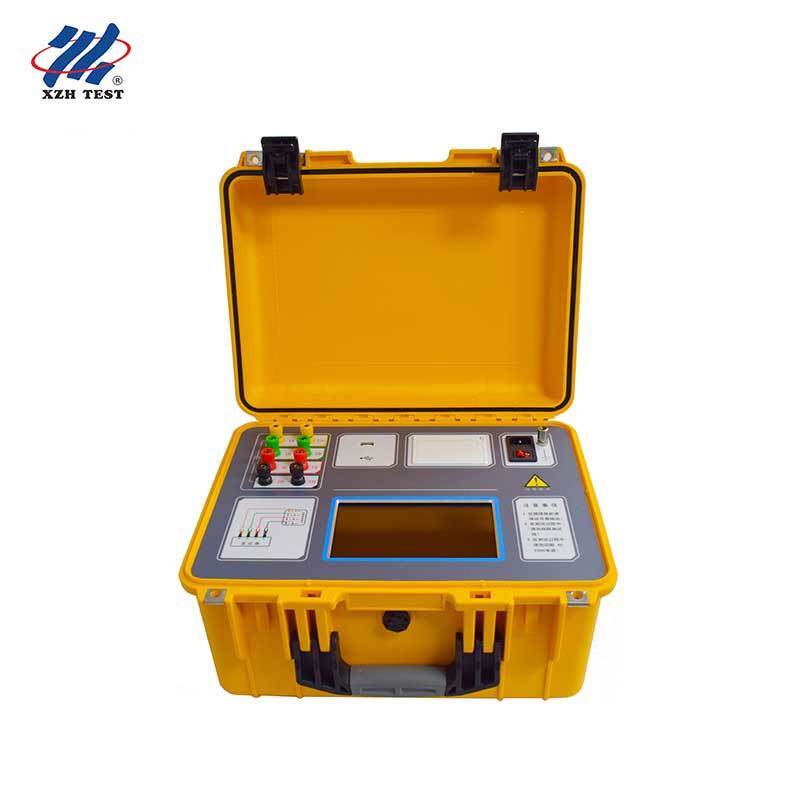

Дизайн панели

Терминалы высокого напряжения	Подключение к боковым корпусам трансформатора высокого напряжения (A, B, C, O)
Терминалы низкого напряжения	Подключение к боковым корпусам трансформатора низкого напряжения (a, b, c, o)
Капацитивный сенсорный экран	7.0" дисплей, разрешение 1024×600, полная сенсорная работа
Управление нажатием	Однокнопное колесо для всех инструментальных функций
Наземный терминал	Должен быть надежно заземлен; удалить краску или ржавчину с точки заземления
Включение/выключение	Нажмите и удерживайте в течение приблизительно 2 секунд, чтобы запустить
Термопринтер	Встроенный принтер для создания отчетов о испытаниях на месте
Интерфейс USB	Внешний флеш-накопитель USB (FAT/FAT32); не удалять во время передачи данных

XHZ1320A

Часто задаваемые вопросы

Вопрос 1: Какие конфигурации обмотки поддерживает трехфазное испытание?

XHZ1320A поддерживает конфигурации обмотки Yn (звезда с нейтральным), Y (звезда без нейтрального) и △ (дельта).Для обмоток Y и △, трехфазные измерения выполняются последовательно в одном устройстве проводки.упрощение отчетности по контролю качества и контролю качества для производителей трансформаторов.

Вопрос 2: Как технология магнитной помощи улучшает эффективность испытаний?

Магнитная поддержка применяет управляемый вспомогательный ток для предварительного насыщения ядра трансформатора.резко сокращение времени, необходимого для стабилизации испытательного тока постоянного тока при измерении больших трансформаторов мощности с высокой индуктивностью обмоток. This is particularly valuable in manufacturing QA environments where throughput is critical — reducing per-unit test time by up to 60% compared to conventional DC resistance testers without compromising measurement accuracy.

Вопрос 3: Необходимо ли автоматическое обезмагничивание после испытания сопротивления постоянного тока?

Да, испытание сопротивления постоянного тока по своей сути намагничивает ядро трансформатора, что может вызвать всплески при перезагрузке, помешать последующим диагностическим тестам,и потенциально повредить подключенное оборудованиеXHZ1320A включает в себя встроенную функцию автоматической демагнетизации с выбираемыми уровнями тока (1A, 5A, 10A), которая систематически удаляет остаточный магнетизм.Прогрессная панель обеспечивает обратную связь в режиме реального времени и автоматически завершаетсяНе требует ручного вмешательства.

Вопрос 4: Какие меры безопасности встроены в прибор?

XHZ1320A имеет несколько слоев защиты: защита от обратного электромагнитного поля защищает прибор при разряде индуктивных нагрузок;обнаружение разрыва провода немедленно предупреждает операторов об условиях открытой цепи в испытательных проводах; защита от отключения питания обеспечивает сохранение данных испытания при отключении питания от сети.и прибор дает визуальные предупреждения о неправильных условиях заземления.

Q5: Какие возможности управления данными и экспорта предоставляет тестер?

Прибор сохраняет до 200 записей испытаний внутри, каждый из которых содержит полные параметры испытаний, включая конфигурацию обмотки, положение крана, испытательный ток, измеренные значения сопротивления,температурно-компенсированные значения, 5S/15S/30S анализ стабильности и трехфазный уровень дисбаланса.Данные могут быть напечатаны непосредственно с помощью встроенного теплового принтера или экспортированы на флеш-накопитель USB (формат FAT/FAT32) для передачи в системы отчетности на основе ПК.. Интерфейс записей запросов поддерживает просмотр, удаление и выборочный экспорт хранящихся тестовых данных.
