XHSB505DS
I. Описание
Прибор для идентификации кабелей под напряжением XHSB505DS, также известный как прибор для идентификации кабелей, многофункциональный прибор для идентификации кабелей и интеллектуальный прибор для идентификации кабелей, разработан для инженеров силовых кабелей и кабельных рабочих для решения технических проблем идентификации кабелей. Пользователь может точно идентифицировать один из целевых кабелей из множества кабелей с помощью прибора, чтобы избежать случайного перерезания кабелей под напряжением и предотвратить серьезные аварии. Идентификация кабеля начинается с работы на обоих концах кабеля. Необходимо обеспечить точность двойной нумерации на обоих концах кабеля. Этот прибор разработан с использованием технологии PSK в сочетании с точными алгоритмами. Независимо от того, насколько надежна память персонала на месте, она не может заменить распознавание профессиональными приборами. Этот продукт также имеет функции идентификации кабелей под напряжением, идентификации обесточенных кабелей, тестирования переменного тока и тестирования переменного напряжения. Он состоит из передатчика, зажима для передачи тока, приемника и гибкого зажима для приема тока.

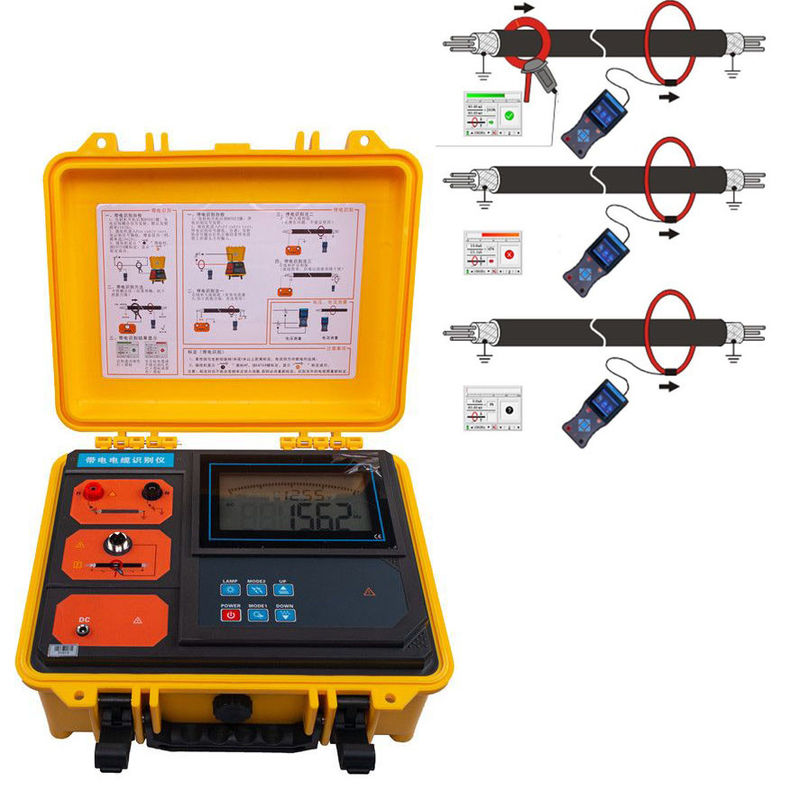

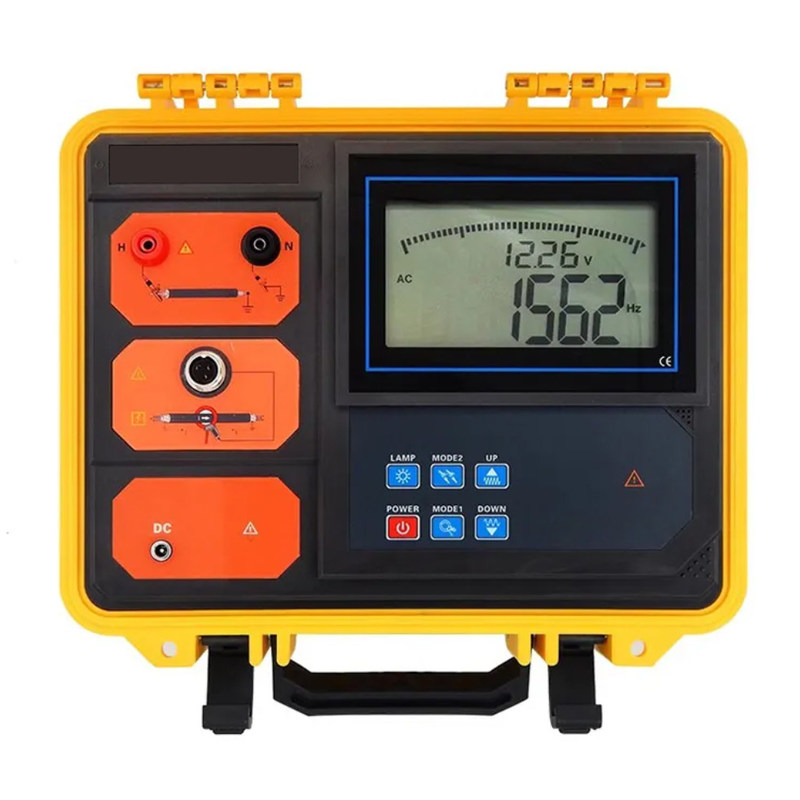

Передатчик:Он передает сигналы на целевой кабель во время идентификации кабелей под напряжением и обесточенных кабелей. Встроенная высокопроизводительная перезаряжаемая литиевая батарея, автоматическое согласование импеданса и автоматическая защита. Передатчик имеет интегрированный специальный дизайн корпуса, использует полипропилен в качестве сырья и добавляет новые композитные наполнители для одноразового литья под давлением. Он обладает низкой плотностью, прочностью, жесткостью, твердостью, износостойкостью, термостойкостью и изоляционными свойствами. Корпус может выдерживать давление около 200 кг, большой ЖК-дисплей основного блока в реальном времени отображает оставшийся заряд батареи, белая подсветка и динамическая индикация сигнала передачи, что видно с первого взгляда.
Передающий зажим: При идентификации кабеля под напряжением передающий зажим передает сигнал от передатчика на целевой кабель. Размер захвата Φ120 мм. Передающий зажим имеет направленность. Передающий сигнал поступает со стороны, указанной стрелкой на передающем зажиме.
При идентификации под напряжением:используйте клещи для передачи выходных импульсных токов, излучайте четыре частоты: 625 Гц, 1562 Гц, 2500 Гц, 10 кГц, передавайте на целевой кабель (целевой кабель - трехжильный бронированный кабель) через передатчик и подавайте композитные импульсы в жилу кабеля. Токовый сигнал, импульсный ток создает электромагнитное поле вокруг целевого кабеля для обнаружения и идентификации приемником и гибким зажимом; поскольку импульсный ток направлен, обнаружение также направлено.
При идентификации обесточенного кабеля:Используется напрямую подключенный выходной импульсный ток для подачи импульсного кодированного токового сигнала в жилу кабеля. Этот ток создает электромагнитное поле вокруг целевого кабеля для обнаружения, декодирования и идентификации приемником и гибким зажимом; поскольку ток направлен, обнаружение также направлено.
Приемник: Это портативное устройство с 3,5-дюймовым цветным ЖК-экраном, встроенным высокоскоростным микропроцессором, в сочетании с точными алгоритмами для идентификации и декодирования импульсного кодированного токового сигнала передатчика, а также функцией калибровки силы сигнала для отображения силы сигнала и результатов обнаружения. Изысканный и интуитивно понятный; динамическое отображение цветных полос, четкое с первого взгляда, галочка успешной идентификации кабеля, крестик нецелевого кабеля, может быстро и автоматически идентифицировать целевой кабель. В то же время, тестируемый диапазон напряжения составляет AC 0,00 В ~ 600 В (50 Гц/60 Гц), измеряемый диапазон переменного тока составляет AC 0,00 А ~ 5000 А (50 Гц/60 Гц), а измеряемая частота тока составляет 45 Гц ~ 70 Гц.
Гибкий зажим для тока: Это кольцо Роквелла с отличной способностью отслеживать переходные процессы, может быстро идентифицировать импульсный кодированный ток, генерируемый передатчиком, и подходит для толстых кабелей или проводников неправильной формы. Внутренний диаметр захвата составляет около 200 мм, и он может захватывать кабели диаметром до Φ200 мм, без отключения тестируемой цепи, бесконтактное измерение, безопасно и быстро.
Особое примечание: Этот прибор для идентификации кабелей имеет функции идентификации кабелей под напряжением и идентификации обесточенных кабелей. При идентификации обесточенных кабелей категорически запрещается подключаться к кабелю под напряжением. Идентификация кабелей под напряжением применима только к трехжильным бронированным кабелям. При идентификации передающий и приемный зажимы нельзя путать, и направление входного сигнала должно быть одинаковым.
II. Технические характеристики
- Базовые условия и рабочие условия
| Влияние |
Базовые |
Рабочие |
Примечания |
| Температура окружающей среды |
23°C±1°C |
-20°C~50°C, ≤95% относительной влажности, без конденсации |
/ |
| Влажность окружающей среды |
40%~60% |
<80% |
/ |
| Измеряемое напряжение и частота тока |
50 Гц±1 Гц |
45 Гц~70 Гц |
При измерении напряжения и тока |
| Рабочее напряжение приемника |
7,4 В±0,5 В |
7,4 В±1 В |
/ |
| Рабочее напряжение передатчика |
11,1 В±0,5 В |
11,1 В±1,5 В |
/ |
| Внешнее электрическое поле, магнитное поле |
Следует избегать |
| Местоположение тестируемого кабеля |
Тестируемый кабель находится примерно в геометрическом центре гибкого зажима для тока |
- Технические характеристики передатчика
| Номинальный ток |
Передача композитного импульсного частотного токового сигнала, отображение остаточного напряжения батареи и динамическая индикация статуса передачи |
| ПитаниеЛитиевая батарея большой емкости 11,1 В, полностью заряженная, непрерывная работа около 8 часов |
Метод вывода |
| Сопряжение клещами при распознавании под напряжением; прямой вывод при распознавании обесточенного кабеляЧастота передачи |
625 Гц, 1562 Гц, 2500 Гц, 10 кГц (при идентификации под напряжением), нажмите клавиши со стрелками вверх и вниз для регулировки частоты передачи |
| Импульсное напряжение |
500 В (при распознавании обесточенного кабеля) |
| Импульсный ток |
Максимум 5 А (в зависимости от размера сопротивления контура) |
| Импульсная частота |
1 раз/сек |
| Длительность импульса |
2 мс |
| Внутренний диаметр передающего зажима |
φ120 мм |
| Длина провода передающего зажима |
2 м |
| Размер передающего зажима |
Длина, ширина и толщина 300 мм × 175 мм × 50 мм |
| Режим отображения |
Большой ЖК-дисплей в реальном времени отображает остаточное напряжение батареи с подсветкой |
| Длина провода передающего зажима |
2 м |
| Размер заземляющего штыря |
Длина, ширина и толщина 225 мм × 100 мм × 10 мм |
| Размер передатчика |
320 мм × 275 мм × 145 мм |
| Размер передающего зажима |
Длина, ширина и толщина 300 мм × 175 мм × 50 мм |
| Режим отображения |
Большой ЖК-дисплей в реальном времени отображает остаточное напряжение батареи с подсветкой |
| После калибровки частота и коэффициент усиления теста не могут быть изменены, иначе потребуется повторная калибровка; разные кабели требуют повторной калибровки при тестировании разных кабелей |
Длина и ширина 128 мм × 75 мм; площадь отображения 124 мм × 67 мм |
| Размер упаковки |
Длина, ширина и высота 400 мм × 245 мм × 335 мм |
| Рабочая температура |
-10°C~40°C |
| Условия хранения |
-20°C~50°C, ≤95% относительной влажности, без конденсации |
| Заряд батареи |
Когда напряжение батареи ниже 9,65 В, отображается значок низкого напряжения батареи для напоминания о необходимости зарядки; когда напряжение батареи ниже 9,5 В, устройство автоматически выключается |
| Напряжение батареи |
-10°C~40°C |
| Условия хранения |
-20°C~50°C, ≤95% относительной влажности, без конденсации |
| Заряд батареи |
Когда напряжение батареи ниже 9,65 В, отображается значок низкого напряжения батареи для напоминания о необходимости зарядки; когда напряжение батареи ниже 9,5 В, устройство автоматически выключается |
| Зарядное устройствоЗарядное устройство постоянного тока 12,6 В |
Зарядный порт |
| Круглый зарядный порт, логотип DCКомпрессионная прочность |
Передатчик имеет интегрированный специальный дизайн корпуса, и корпус может выдерживать давление около 200 кг |
| Температура и влажность хранения |
AC 3700 В/среднеквадратичное значение (между верхней и нижней частями корпуса прибора) |
| Электромагнитные свойства |
IEC61326(EMC) |
|
Технические характеристики приемника |
|
Функция
|
Идентификация кабелей под напряжением, идентификация обесточенных кабелей; измерение переменного напряжения, тока, частоты |
| Питание |
- Литиевая батарея большой емкости 7,4 В, USB-интерфейс зарядки, полностью заряженная, непрерывная работа около 6 часов
| Номинальный ток |
Около 300 мА макс. |
| Режим отображения |
3,5-дюймовый цветной ЖК-экран, индикация цветными значками |
| Калибровка сигнала |
Да, калибровка передаваемого сигнала. Текущий процент между принятым сигналом и переданным сигналом составляет от 75% до 135% от калибровочного значения, что является одним из условий успешной идентификации |
| После калибровки частота и коэффициент усиления теста не могут быть изменены, иначе потребуется повторная калибровка; разные кабели требуют повторной калибровки при тестировании разных кабелей |
Распознавание направления |
| Да, передающий зажим, приемный зажим и загружаемый сигнал должны быть в одном направлении, что является одним из условий успешной идентификации |
Успешная идентификация кабеля |
| Зеленый значок галочки (√) |
| Нецелевой кабель |
Красно-оранжевый значок перечеркнутого креста (×) |
| Размер приемника |
Длина, ширина и толщина 207 мм × 101 мм × 45 мм |
| Гибкий зажим для тока |
Длина около 630 мм, диаметр провода 6 мм или 12,5 мм |
| Внутренний диаметр катушки |
φ200 мм (больший диаметр может быть изготовлен на заказ по требованию) |
| Длина провода |
Длина провода гибкого зажима для тока: 2 м |
| Тестовый провод напряжения |
Длиной 1 м (по 1 красному и черному) |
| Диапазон тестирования |
Идентификация обесточенного кабеля: Катушка может обнаруживать импульсные сигналы с сопротивлением контура от 0 Ом до 10 кОм; при сопротивлении контура обнаружения 10 кОм напряжение батареи передатчика должно быть выше 11 В (обычно это может достигать длины кабеля от 0 до 10 километров, в основном зависит от сопротивления заземления и сопротивления провода кабеля) |
| Идентификация под напряжением: Катушка может обнаруживать импульсные сигналы с сопротивлением контура от 0 Ом до 200 Ом; при сопротивлении контура обнаружения 200 Ом напряжение батареи передатчика должно быть выше 11 В (обычно это может достигать длины кабеля от 0 до 5 километров, в основном зависит от сопротивления заземления и сопротивления провода кабеля) |
Диапазон измерения |
| Переменное напряжение: 0,00 В ~ 600 В (50 Гц/60 Гц) |
Переменный ток: 0,00 А ~ 5000 А (50 Гц/60 Гц) |
| Частота тока: 45 Гц ~ 70 Гц |
| Точность |
Переменное напряжение: ±2% ±3 ед. счета |
| Переменный ток: ±2% ±3 ед. счета |
| Частота тока: ±2% ±3 ед. счета |
| Идентификационный сигнал |
Цветовой амплитудный сигнал и цифровой дисплей |
| Скорость обнаружения |
| Около 1 раза/сек |
| Регулировка усиления |
В интерфейсе тестирования нажмите клавиши со стрелками влево и вправо для регулировки коэффициента усиления сигнала, амплитуда сигнала находится в диапазоне от 10 до 100, что является оптимальным |
| Управление подсветкой |
В интерфейсе выбора функции загрузки нажмите клавиши со стрелками вверх и вниз для регулировки яркости подсветки ЖК-дисплея |
| Автоматическое отключение |
Примерно через 30 минут после включения прибор автоматически отключается для снижения энергопотребления батареи |
| Напряжение батареи |
Когда напряжение батареи ниже 6,5 В, отображается значок низкого напряжения батареи, напоминающий о необходимости зарядки батареи |
| Зарядное устройство |
Зарядное устройство постоянного тока 9 В |
| Зарядный порт |
USB-порт для зарядки |
| Рабочая температура и влажность |
-10°C~40°C; ниже 80% относительной влажности |
| Температура и влажность хранения |
-10°C~50°C, ≤95% относительной влажности, без конденсации |
| Выдерживаемое напряжение |
AC2000 В/среднеквадратичное значение (между передним и задним концами корпуса) |
| Соответствует нормам безопасности |
IEC61010-1 CAT II 600 В, IEC61010-031, IEC61326, степень загрязнения 2 |
|
|
|
|
