🎯 Разработано для профессиональных команд по тестированию и вводу в эксплуатацию кабелей
🔬 Инженеры по тестированию и вводу в эксплуатациюАвтоматическая цифровая идентификация с проверкой зеленой галочкой/красным крестом исключает человеческие ошибки
📊 Отделы технического обслуживанияКомбинированная идентификация кабеля + измерение переменного напряжения/тока в одном приборе
🏭 Специалисты по промышленным кабелямГибкая катушка Роговского подходит для толстых и неправильной формы проводников диаметром до 200 мм
Обзор продукта
Интеллектуальный идентификатор кабеля XHSB505DS — это профессиональный прибор нового поколения, сочетающий технологию PSK (Phase Shift Keying) с точными алгоритмами для автоматической, безошибочной идентификации кабелей. В отличие от традиционных аналоговых идентификаторов со стрелочными индикаторами, XHSB505DS оснащен цветным ЖК-дисплеем 3,5 дюйма с интеллектуальным декодированием, которое автоматически проверяет, является ли кабель целевым — отображая зеленую галочку (√) при успешной идентификации или красно-оранжевый крест (*) для нецелевых кабелей. Это устраняет неоднозначность интерпретации показаний стрелки, типичную для традиционных идентификаторов.
Разработанный для инженеров по тестированию и вводу в эксплуатацию силовых кабелей, которым требуется точность и эффективность, XHSB505DS объединяет три прибора в одном: идентификатор кабеля под напряжением, идентификатор обесточенного кабеля и измеритель переменного напряжения/тока/частоты. Гибкий зажим катушки Роговского подходит для кабелей диаметром до 200 мм, включая проводники неправильной формы, а многочастотная передача (625 Гц, 1562 Гц, 2500 Гц, 10 кГц) обеспечивает надежное обнаружение сигнала для различных типов кабелей и условий эксплуатации.
🔍 Что отличает XHSB505DS: В отличие от обычных идентификаторов кабелей, которые требуют от операторов ручной интерпретации показаний аналоговой стрелки — субъективного процесса, подверженного ошибкам в полевых условиях — XHSB505DS использует технологию PSK с интеллектуальными алгоритмами для автоматической цифровой верификации. 3,5-дюймовый цветной ЖК-дисплей отображает четкую зеленую галочку или красный крест, устраняя все догадки. Кроме того, это единственный идентификатор кабеля в своем классе, который сочетает идентификацию кабеля с измерением переменного напряжения (0~600 В), переменного тока (0~5000 А) и частоты — что делает его настоящим многофункциональным прибором для профессиональных команд тестирования, которым нужно больше, чем просто идентификация кабеля.
Основные характеристики
Технология
PSK (Phase Shift Keying) с интеллектуальными алгоритмами
Частоты передачи
625 Гц, 1562 Гц, 2500 Гц, 10 кГц (регулируемые)
Импульсное напряжение (при отключенном питании)
500 В
Импульсный ток
Макс. 5 А (в зависимости от сопротивления петли)
Частота импульсов
1 раз/сек, длительность импульса: 2 мс
Мощность передатчика
11,1 В перезаряжаемая литиевая батарея, ~8 часов работы
Дисплей приемника
3,5-дюймовый цветной ЖК-дисплей
Диаметр гибкой катушки
φ200 мм (катушка Роговского, возможно изготовление на заказ большего размера)
Характеристики передатчика
| Параметр | Спецификация |
|---|
| Источник питания | 11,1 В литиевая батарея большой емкости, ~8 часов непрерывной работы |
| Метод вывода | Зажим (под напряжением); Прямой вывод (при отключенном питании) |
| Частоты передачи | 625 Гц, 1562 Гц, 2500 Гц, 10 кГц (регулируется клавишами со стрелками) |
| Импульсное напряжение | 500 В (режим распознавания при отключенном питании) |
| Импульсный ток | Макс. 5 А (в зависимости от сопротивления петли) |
| Частота/длительность импульса | 1 раз/сек / 2 мс |
| Дисплей | Большой ЖК-дисплей с индикацией напряжения батареи в реальном времени, белая подсветка |
| Размеры | 320 * 275 * 145 мм; Корпус выдерживает давление ~200 кг |
| Безопасность | Выдерживает AC 3700 В/среднеквадр.; IEC61326 (EMC); IEC61010-1 (CAT III 300 В, CAT IV 150 В) |
| Условия эксплуатации | -10℃ ~ 40℃; Влажность <80% |
Характеристики приемника
| Параметр | Спецификация |
|---|
| Функции | Идентификация кабеля под напряжением и обесточенного; измерение переменного напряжения, тока, частоты |
| Дисплей | 3,5-дюймовый цветной ЖК-дисплей, индикация цветными значками |
| Источник питания | 7,4 В перезаряжаемая литиевая батарея, зарядка через USB, ~6 часов работы |
| Калибровка сигнала | Да — 75%~135% от калибровочного значения = допустимое условие идентификации |
| Распознавание направления | Да — для успешной идентификации требуется совпадение направления |
| Проверка | Зеленая галочка (√) = целевой кабель; Красно-оранжевый крест (*) = нецелевой |
| Диапазон переменного напряжения | 0,00 В ~ 600 В (50 Гц/60 Гц), точность ±2%±3dgt |
| Диапазон переменного тока | 0,00 А ~ 5000 А (50 Гц/60 Гц), точность ±2%±3dgt |
| Диапазон частот | 45 Гц ~ 70 Гц, точность ±2%±3dgt |
| Гибкий токовый зажим | Катушка Роговского, внутренний диаметр φ200 мм, кабель 2 м |
| Скорость обнаружения | ~1 раз/сек с регулировкой усиления (полоса амплитуды 10~100) |
| Диапазон идентификации при отключенном питании | Сопротивление петли 0Ω~10 кΩ (до ~10 км кабеля, в зависимости от заземления) |
| Диапазон идентификации под напряжением | Сопротивление петли 0Ω~200 Ω (до ~5 км кабеля, в зависимости от заземления) |
| Безопасность | IEC61010-1 CAT III 600 В; IEC61010-031; IEC61326; Степень загрязнения 2 |
| Условия эксплуатации | -10℃ ~ 40℃; Влажность <80% |
Компоненты системы

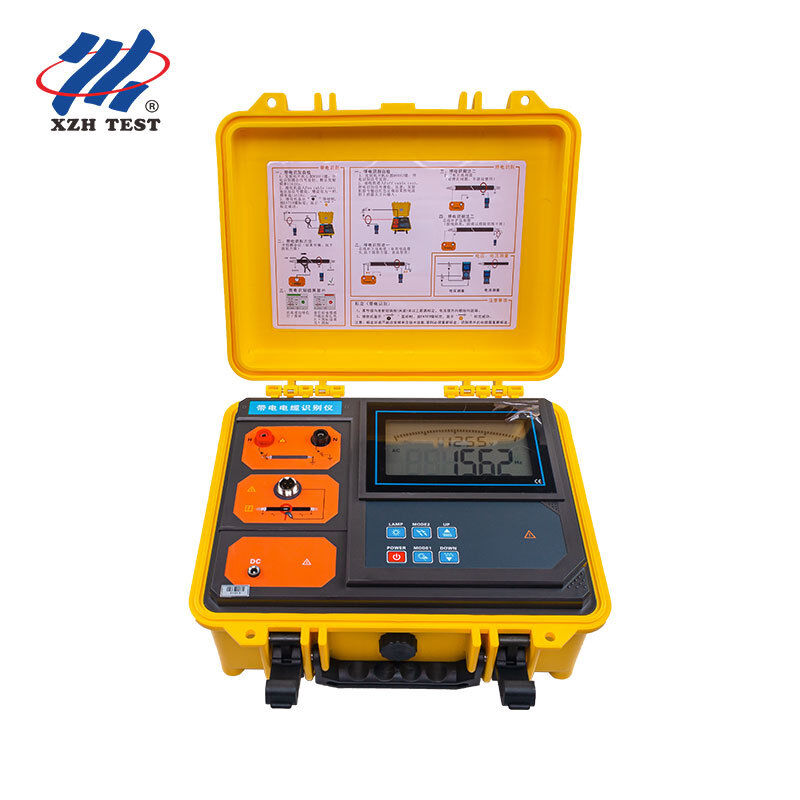

- Передатчик: Интегрированный дизайн ящика с корпусом из полипропилена, устойчивость к давлению 200 кг, большой ЖК-дисплей с индикацией состояния батареи в реальном времени и динамической индикацией передачи
- Передающий зажим: Зажим φ120 мм, направленное соединение для инжекции сигнала в кабель под напряжением, кабель 2 м
- Приемник: Портативный, цветной ЖК-дисплей 3,5 дюйма, высокоскоростной микропроцессор с алгоритмами PSK, калибровка уровня сигнала, автоматическая проверка зеленой галочкой / красным крестом
- Гибкий токовый зажим: Катушка Роговского с внутренним диаметром φ200 мм, отличная способность отслеживать переходные процессы для импульсных кодов, бесконтактное измерение — безопасно и быстро
Ключевые особенности
- Технология PSK с интеллектуальными алгоритмами для автоматической цифровой идентификации кабелей — исключает ошибки ручной интерпретации
- 3,5-дюймовый цветной ЖК-дисплей с зеленой галочкой (√) для целевых кабелей и красным крестом (*) для нецелевых — результаты мгновенны и однозначны
- Многочастотная передача: 625 Гц, 1562 Гц, 2500 Гц, 10 кГц — регулируется для оптимального обнаружения для различных типов кабелей и условий
- Встроенное измерение переменного напряжения (0~600 В), переменного тока (0~5000 А) и частоты (45~70 Гц) — три прибора в одном
- Гибкая катушка Роговского (φ200 мм) подходит для толстых кабелей и неправильной формы проводников без отключения цепей
- Функция калибровки сигнала обеспечивает надежную идентификацию с допуском 75%~135%
- Распознавание направления повышает точность — передатчик, зажим приемника и сигнал должны быть выровнены по направлению
- Прочный ящик передатчика выдерживает давление 200 кг; рейтинг выдерживаемого напряжения AC 3700 В/среднеквадр.
- Зарядка через USB для приемника, зарядка 12,6 В постоянного тока для передатчика — двойная аккумуляторная система с защитой от низкого заряда батареи
Принцип работы
Идентификация кабеля под напряжением (метод зажима): Передатчик подает составной импульсный ток выбранной частоты (625 Гц ~ 10 кГц) через передающий зажим на целевой трехжильный бронированный кабель. Импульсный ток создает направленное электромагнитное поле вокруг кабеля, которое обнаруживается гибкой катушкой Роговского и декодируется алгоритмом PSK приемника. Интеллектуальный процессор приемника проверяет калибровку сигнала (75%~135% от передаваемого значения), согласованность направления и совпадение частоты перед отображением подтверждения зеленой галочкой.
Идентификация обесточенного кабеля (метод прямого подключения): Передатчик подает импульсный ток, закодированный напряжением 500 В, непосредственно в жилу кабеля через тестовые провода. Закодированный ток создает электромагнитное поле вдоль кабеля. Гибкая катушка приемника обнаруживает, декодирует и идентифицирует целевой кабель с помощью интеллектуального алгоритма PSK, а результаты четко отображаются на цветном ЖК-дисплее.
⚠️ Важные примечания по безопасности:
Идентификация при отключенном питании: Строго запрещено подключать к кабелям под напряжением. Идентификация под напряжением: Применимо только к трехжильным бронированным кабелям. Не путайте передающий и приемный зажимы. Направление входного сигнала должно быть согласованным. Оболочка кабеля с обоих концов должна быть хорошо заземлена для метода зажима.
Часто задаваемые вопросы
В1: Для кого предназначен XHSB505DS и чем он отличается от базовых идентификаторов кабелей?
XHSB505DS предназначен для профессиональных инженеров по тестированию и вводу в эксплуатацию кабелей, отделов технического обслуживания промышленных предприятий и коммунальных служб, которым требуется больше, чем простая идентификация кабелей. В отличие от базовых аналоговых идентификаторов со стрелочными индикаторами (таких как XHSB505B), которые требуют субъективной ручной интерпретации, XHSB505DS использует интеллектуальные алгоритмы PSK с автоматической проверкой зеленой галочкой/красным крестом — устраняя любую неоднозначность и человеческие ошибки. Он также уникально сочетает три прибора в одном: идентификатор кабеля + измеритель переменного напряжения (0~600 В) + измеритель переменного тока (0~5000 А), что делает его выбором для команд, которым нужны комплексные возможности полевого тестирования.
В2: Что такое технология PSK и почему она повышает точность идентификации кабелей?
PSK (Phase Shift Keying) — это метод цифровой модуляции, который кодирует данные в изменения фазы передаваемого сигнала. В XHSB505DS передатчик генерирует точно закодированный импульсный сигнал, который приемник может уникально распознавать и декодировать с помощью интеллектуальных алгоритмов. В отличие от простых импульсных сигналов, используемых в аналоговых идентификаторах, которые могут быть спутаны с электрическими помехами, сигнал, закодированный PSK, обеспечивает уникальный цифровой "отпечаток пальца", который значительно снижает количество ложных срабатываний. Микропроцессор приемника проверяет совпадение частоты, амплитуду сигнала (диапазон калибровки 75%~135%) и согласованность направления перед подтверждением идентификации.
В3: Почему стоит выбрать гибкую катушку Роговского вместо традиционного жесткого зажима?
Гибкая катушка Роговского предлагает три ключевых преимущества: (1) ее диаметр φ200 мм подходит для толстых кабелей и проводников неправильной формы, которые не помещаются в жесткие зажимы; (2) она обеспечивает отличную способность отслеживать переходные процессы для импульсных кодированных сигналов, обеспечивая точный захват формы волны; (3) она позволяет проводить бесконтактные измерения без отключения тестируемой цепи, значительно повышая безопасность в полевых условиях и скорость рабочего процесса. Гибкость катушки также облегчает ее позиционирование в загруженных кабельных траншеях, где жесткие зажимы непрактичны.
В4: Может ли это устройство действительно измерять переменное напряжение и ток в дополнение к идентификации кабелей?
Да. Приемник XHSB505DS включает полный набор функций измерения переменного тока: переменное напряжение от 0,00 В до 600 В (50/60 Гц), переменный ток от 0,00 А до 5000 А (50/60 Гц) и частоту от 45 Гц до 70 Гц — все с точностью ±2%±3dgt. Это устраняет необходимость носить с собой отдельные мультиметры или токовые клещи в полевых условиях, оптимизируя рабочий процесс тестирования для команд по вводу в эксплуатацию и техническому обслуживанию.
В5: Какова максимальная длина кабеля, которую может тестировать это устройство?
Для идентификации обесточенного кабеля (прямое подключение) устройство может обнаруживать импульсные сигналы с сопротивлением петли до 10 кΩ — обычно соответствующим длине кабеля от 0 до 10 километров, в зависимости в основном от сопротивления заземления и сопротивления проводника кабеля. Для идентификации кабеля под напряжением (метод зажима) диапазон обнаружения поддерживает сопротивление петли до 200 Ω — обычно от 0 до 5 километров. В обоих случаях батарея передатчика должна быть выше 11 В для оптимальной работы.
О XZH TEST
XZH TEST — это профессиональный производитель, специализирующийся на тестировании кабелей, обнаружении неисправностей и диагностических решениях для энергетических компаний, электромонтажных подрядчиков и промышленных клиентов по всему миру. Обладая комплексной линейкой продуктов, включающей интеллектуальные идентификаторы кабелей, локаторы неисправностей и диагностические системы, XZH TEST поставляет надежное, инновационное полевое оборудование, разработанное для самых требовательных профессиональных применений.
Свяжитесь с нами сегодня, чтобы получить индивидуальное решение, отвечающее вашим требованиям к идентификации и обслуживанию кабелей.
