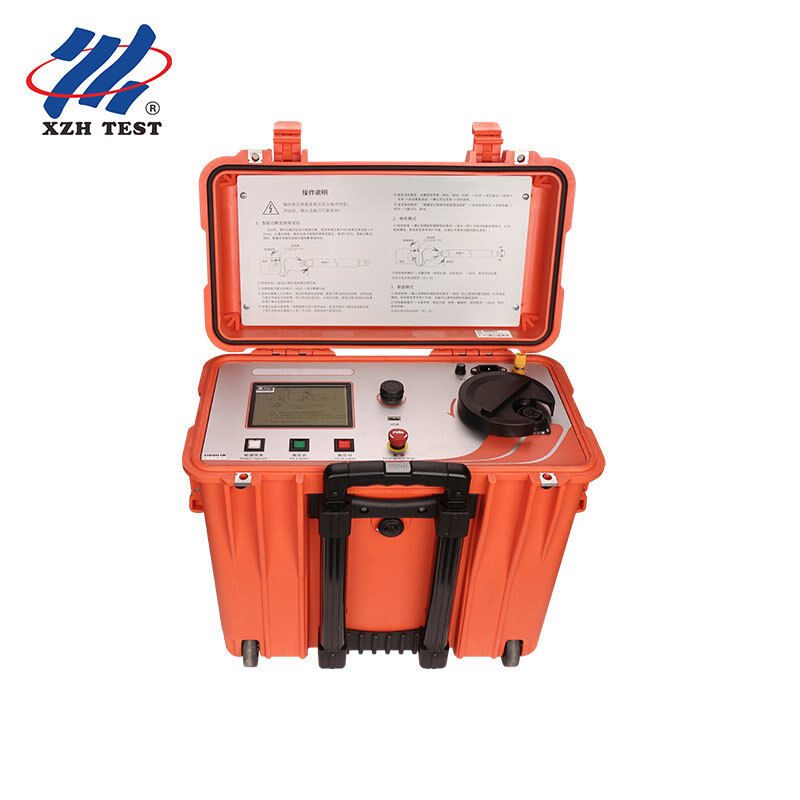

Цифровой прожиг моста для определения места повреждения кабеля в высоковольтных кабелях большого сечения|XHSC-60Q

XHSC-60Q Digital Burn Through Bridge - это высокопроизводительный инструмент предварительной локализации кабельных неисправностей, предназначенный для кабелей высокого напряжения 60 кВ и ниже.установки возобновляемых источников энергии, критическая инфраструктура и сети распределения промышленной энергии, он обеспечивает до 600 мА контролируемого тока сгорания, чтобы преобразовать высокосопротивляющиеся неисправности в низкосопротивляющиеся, локализуемые неисправности, позволяющие быстро и точно предварительно определить местоположение неисправности на большом сечении,подземные кабели на большие расстояния.

В отличие от обычных сжигательных мостов, ориентированных на общие приложения, XHSC-60Q специально разработан для операторов, управляющих крупномасштабными солнечными электростанциями, системами сбора ветровой энергии,питание центра обработки данных, и тяжелых промышленных кабельных сетей где поперечные сечения кабелей часто превышают 400 мм 2 и отказоустойчивость может достигать десятков килоом.

• Выход высокого тока:600mA максимальный проходный ток, эффективно преобразует ошибки высокого сопротивления (до десятков kΩ) в прослеживаемые состояния низкого сопротивления на кабелях большого сечения.
• Широкий диапазон напряжения:Продолжительно регулируемая выходная напряженность 060 кВ, охватывающая весь спектр требований к диагностике неисправностей кабелей среднего и высокого напряжения.
• Интеллектуальный цифровой контроль:Микропроцессорное регулирование с мониторингом напряжения/тока в режиме реального времени и автоматическими блокировками безопасности для защиты оператора.
• Конструкция компактного портативного устройства:Весит около 25 кг, размеры 30 × 46 × 50 см, легко транспортируется на полевых транспортных средствах для размещения на месте.
• Совместимость с генератором:Электричество поставляется стандартным портативным генератором мощностью 2 кВт, что позволяет работать в отдаленных местах с возобновляемой энергией без доступа к сети.
• Сертификат CE:Соответствует европейским стандартам безопасности и ЭМК для профессионального электроиспытательного оборудования.

• Солнечные фотоэлектрические фермы:Неисправное местоположение погруженных 35кВ кабелей, соединяющих станции инверторов с подстанциями.
• Ветряные электростанции:Диагностика кабелей среднего напряжения в наземных и морских ветровых установках.
• Центры обработки данных:Критические испытания целостности кабеля питания для предотвращения непланированного простоя на избыточных каналах питания.
• Промышленные парки и горнодобывающая промышленность:Расположение повреждения кабеля с большим пересечением в тяжелой промышленности и добыче.
• Коммунальные подстанции:Предварительное установление высокосопротивляемых неисправностей на распределительных кабелях питания 10 кВ/35 кВ.

XHSC-60Q работает по принципу сжигания: на неисправный кабель наносится управляемый высоковольтный выход постоянного тока, который постепенно нагревает и углеродует точку сбоя.Этот процесс уменьшает сопротивление ошибке от потенциально сотен килооммов до несколькихоммов или меньшеКак только разрыв преобразуется в состояние низкого сопротивления, standard TDR (Time Domain Reflectometry) or impulse current methods can be used to precisely measure the distance to the fault — dramatically improving pre-location accuracy and reducing excavation time.
