Целевое применение:Специально разработан для инженеров по защите трансформаторов и команд по надежности сети, которые управляют пуском подстанций и послеуслуги по восстановлению энергии.В отличие от оборудования для испытаний общего назначения, XHXC105 сосредоточена на предотвращении симпатических каскадных сбоев, неисправности защитного реле,и нарушения напряжения сети, вызванные остаточным магнетизмом ядра, защищая не только отдельные трансформаторы, но и стабильность взаимосвязанных электрических сетей.
Риски остаточного магнетизма после теста на постоянном токе:При отсутствии надлежащей дегаузировки перед перезагрузкой энергии остаточный магнитный узел может вызвать: 1) неисправность защитного реле и сбои при запуске трансформатора;(2) Симпатическое нагнетание соседних действующих трансформаторов через несколько подстанций, вызывающие широкомасштабные отключения; 3) Вспышки вспышек, повреждающие трансформаторы и выключатели; 4) Гармоническое загрязнение, ухудшающее качество электросети;(5) Насыщение КТ снижает точность измерений и надежность реле.

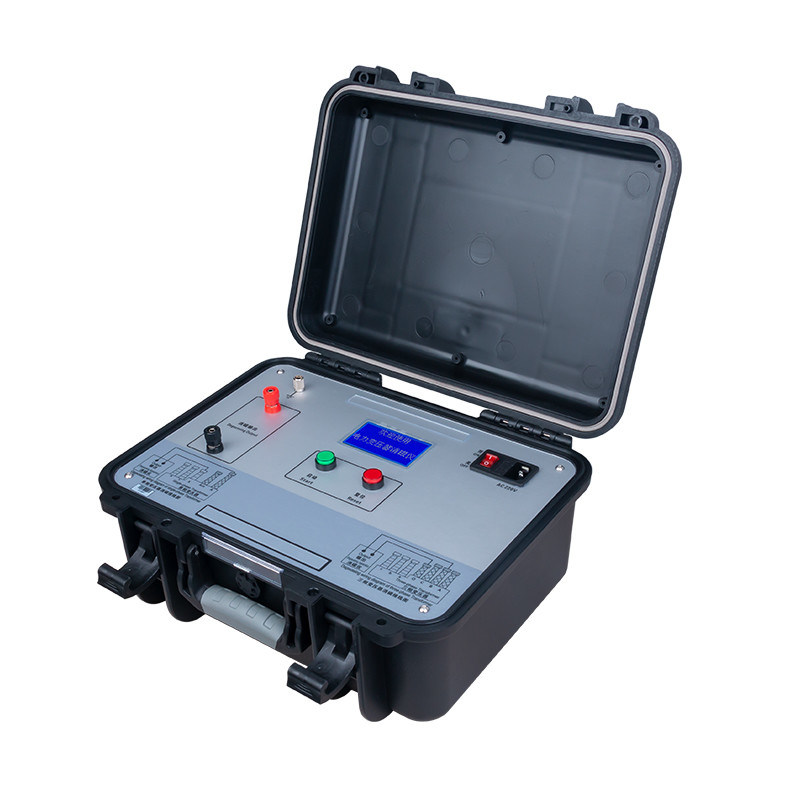

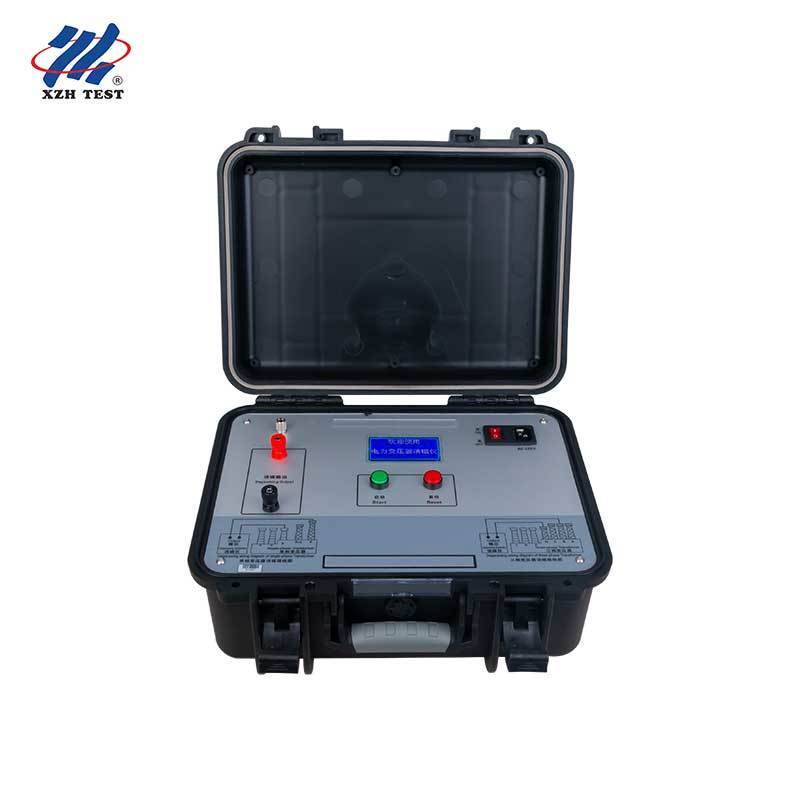

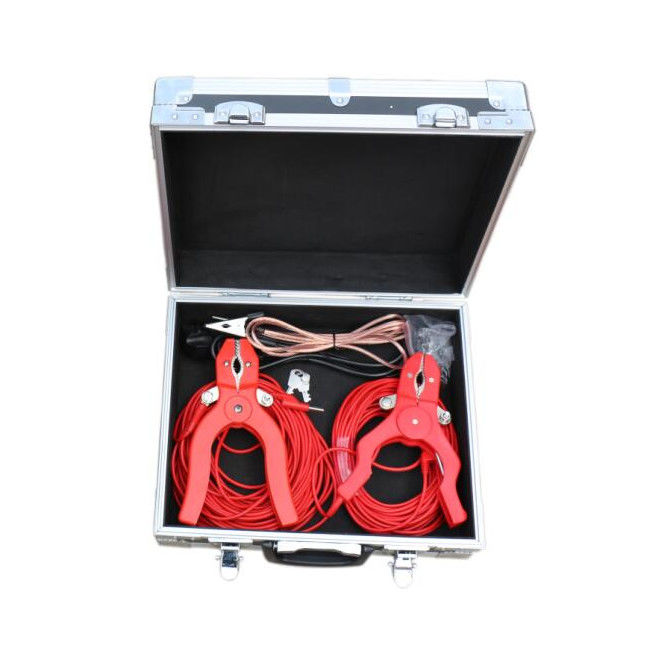

XHXC105 Портативный инструмент дегауссирования трансформатора
Инструмент XHXC105 для дегауссирования трансформаторов - это специализированное устройство, предназначенное для устранения рисков остаточного магнетизма, которые остаются в ядрах трансформаторов после испытаний сопротивления постоянного тока.измерения соотношения напряженияОн играет решающую роль в защите трансформаторов от возбуждения, вспышки тока и обеспечении безопасности,надежное ввод в эксплуатацию трансформаторов на 35 кВ и выше ̇ особенно мощные агрегаты на уровне напряжения 330 кВ+.
Построенный на запатентованной технологии смягчения преобразования частоты постоянного тока, XHXC105 внедряет автоматический режим дегаузирования наряду с ручной работой, исключая повторяющееся вмешательство пользователя.Увеличенный ЖК-модуль отображает более богатую операционную информацию, включая ток дегауссирования в режиме реального времениУсовершенствованный двух-кнопковый интерфейс - красный для выбора и перезагрузки, зеленый для подтверждения и запуска - упрощает полевую работу.Время цикла дегауссирования сократилось с 30 минут до менее 4 минут, с однократной эффективностью более 90%.
Ключевые особенности
Патентованное уменьшение частоты преобразования постоянного тока:Специализированная технология постепенно уменьшает амплитуду тока, меняя полярность.постепенное сокращение цикла гистереза и нейтрализация остаточных магнитных полюсов для тщательной демагнитации.
B-фаза Только трехфазная дегауссировка:A single connection to the B-phase bushing achieves complete demagnetization of all three phases — dramatically reducing on-site setup time and eliminating the need for multiple reconnections during transformer commissioning.
Операция в двух режимах:Автоматический режим последовательно применяет уровни тока 5A, 1A, 200mA и 5mA без вмешательства пользователя.Ручной режим обеспечивает индивидуальный выбор уровня тока для целевого дегауссирования на основе тяжести остаточного магнетизма.
16-битное AD Data Acquisition:Высокоразрешительное конвертирование аналогового в цифровое с автоматическим определением стабилизации тока обеспечивает точное управление током дегаузирования и повторяемые результаты в различных условиях поля.
Время цикла менее 4 минут:Однопроходное дегаузирование завершается менее чем за 4 минуты (ручный) или 9 минут (автоматический полный цикл) создание эффективных графиков ввода в эксплуатацию многотрансформаторов.
Совместимость кабеля для испытания сопротивления постоянного тока:Прямое повторное использование токовых проводов от испытаний сопротивления намотки постоянного тока, упрощая переход от диагностических испытаний к дегаузированию без изменений кабеля.
Конструкция компактного поля:Весящий всего 5 кг (без учета испытательных проводов), XHXC105 специально разработан для мобильного развертывания на подстанциях с минимальными затратами на установку.
Технические спецификации
| Дегаузирующий ток |
5A, 1A, 200mA, 5mA (настраиваемый) |
| Режим дегаузирования |
Ручная / автоматическая |
| Время дегаузирования |
Ручное: 3 минуты в цикл. Автоматическое: 9 минут в цикл. |
| Дегаузирование эффективности |
>90% за однократный пропуск |
| Оценка прогресса |
0 ≈ 100% отображение в реальном времени |
| Рабочее энергоснабжение |
Переменная напряженность 220V±10%, 50Hz±1Hz |
| Квалификация предохранителя |
8A (AC 220V) |
| Температура окружающей среды |
-25°C ≈50°C |
| Влажность окружающей среды |
≤ 90% |
| Вес |
5 кг (за исключением испытательных линий) |
| Дисплей |
ЖК-дисплей с потоком, режимом и прогрессом в реальном времени |
| Применимые трансформаторы |
35 кВ и выше; оптимизирован для блоков большой мощности 330 кВ+ |
Принцип работы
Прибор использует приглушение преобразования частоты постоянного тока: (1) применяется ток постоянного тока; (2) амплитуда тока периодически уменьшается; (3) полярность тока периодически меняется;(4) цикл гистереза постепенно сужается и магнитные полюса взаимно аннулируются для достижения полной демагнетизации.
Руководство по подключению
| Однофазный трансформатор |
Подключение к терминалам A и X |
| Трехфазный трансформатор |
Подключается к B-фазе и нейтральной (O) только ?? все три фазы дегазуются одновременно |
| Выпуск дегауза |
Неполяризованные; выходные терминалы не имеют положительного/отрицательного различия |
Важные примечания по безопасности
Прочитайте руководство пользователя и проверьте правильность проводки перед эксплуатацией.
Убедитесь, что наземный терминал надежно подключен перед включением.
Не снимайте испытательные зажимы во время процесса дегаузирования.
В любой аномальной ситуации нажмите красную кнопку "Возвращение" или немедленно выключите выключатель питания.
Это высоковольтный электронный инструмент высокой точности, который не может быть демонтирован профессионалами; обращайтесь с осторожностью во время транспортировки.
Часто задаваемые вопросы
Вопрос 1: Почему дегаузирование необходимо, прежде чем перезагрузить трансформатор после испытаний постоянного тока?
Испытание сопротивления постоянного тока по своей сути оставляет остаточный магнит в ядре трансформатора.генерирующие массивные возбуждающие вспышные токи с высоким содержанием гармонийЭто может вызвать: неисправность защитного реле, приводящую к неудачному пуску в эксплуатацию; симпатический врыв в соседних трансформаторах, вызывающий каскадные поездки через несколько подстанций;физическое повреждение обмоток трансформаторов и выключателей от чрезмерных электромагнитных силXHXC105 устраняет этот риск путем систематического удаления остаточного магнетизма перед перезагрузкой.
Вопрос 2: Как работает дегаузирование только в фазе В для трехфазных трансформаторов?
Патентованная технология преобразования частоты постоянного тока XHXC105 позволяет полностью трифазную демагнитизацию через одно соединение с B-фазовым корпусом и нейтральным (O).Магнитная схема сцепления внутри ядра трансформатора распространяет эффект дегауссирования через все три фазы одновременно, избавляя от необходимости отдельных A, B и C фаз соединений.Это сокращает время установки поля примерно на 70% и минимизирует риск ошибок проводки во время кампаний пуска в эксплуатацию многотрансформаторов.
Вопрос 3: Когда мне следует использовать автоматический режим против ручного режима?
Для стандартного дегауссирования после испытания постоянным током, когда уровень остаточного магнетизма неизвестен, рекомендуется автоматический режим.Он последовательно применяет 5A → 1A → 200mA → 5mA уровней тока в течение примерно 9 минутРучной режим подходит, когда вы знаете конкретный уровень необходимого тока, например,после частичного цикла дегаузирования или при нацелении на трансформаторы с известным низким остаточным магнитомРучной режим завершается примерно за 3 минуты по выбранному уровню тока и позволяет целевое повторное применение на более высоких уровнях при необходимости.
Вопрос 4: Каковы требования к питанию и что делать, если прибор не включается?
В XHXC105 требуется переменный ток 220V±10%, 50Hz±1Hz. Защита от перенапряжения обеспечивается главным предохранителем 8A в розетке задней панели. Если прибор не включится: (а) проверьте, не выбился ли предохранитель 8A;b) проверять, что напряжение питания находится в пределах 220V±10%Если вы используете генератор, подтвердите, что выходной формой волны является синусная волна 50 Гц и что одна фаза заземлена как нейтральная. Это самая распространенная проблема с питанием поля.Изоляционный трансформатор также может быть подключен в серии для решения проблем совместимости генератора.
Q5: Как этот инструмент интегрируется с существующими рабочими процессами испытания сопротивления постоянного тока?
XHXC105 предназначен для бесшовного выполнения испытаний сопротивления намотки постоянного тока.Те же провода тока, используемые для измерения сопротивления постоянного тока, могут быть напрямую подключены к выходному терминалу дегаузирования без изменения кабеляПосле завершения испытаний сопротивления постоянного тока на всех обмотках,просто перенести соединители испытательного провода из тестера сопротивления на XHXC105, выберите соответствующий режим дегаузирования и начните цикл.Весь рабочий процесс от окончательного измерения сопротивления до завершенного дегауссирования обычно занимает менее 15 минут на трансформатор для стандартного трехканатного агрегата..
