Локатор повреждений кабеля для электроэнергии, индивидуальная настройка, точное обнаружение подземных трубопроводов

Локатор подземных кабелей XHGX507B используется тысячами пользователей при испытаниях силовых кабелей и имеет высокую репутацию в этой области. Мы использовали новейшие концепции для разработки локатора трубопроводов XHGX507B, особенно для быстрого и точного определения местоположения неисправностей изоляции кабеля-земля, (под напряжением) для поиска трассы, определения глубины, идентификации кабеля.

Особенности

1. Отображение компаса и направления: визуальное отображение направления трубопровода и левого и правого направлений.
2. Измерение направления тока для устранения помех от близлежащих линий (частичные частоты).
3. Измерение глубины и тока.
4. Полностью цифровая высокоточная обработка выборки: стабильная и надежная, сверхвысокая чувствительность,  чрезвычайно узкая полоса пропускания приемника, сильная помехозащищенность и возможность полного подавления помех от частоты сети и гармоник соседних работающих кабелей и трубопроводов.
5. Обнаружение работающего кабеля: высокопроизводительные передающие клещи, соединяющие и выводящие сигналы на работающий кабель в максимальной степени.
6. Идентификация кабеля/трубопровода: клещи (дополнительный аксессуар) удобны и просты в использовании, и результат идентификации четко указан; их можно использовать, когда неудобно использовать клещи.
7. Поиск неисправностей заземления: используйте A-образную рамку (опционально) для определения местоположения поврежденной точки трубопровода до изоляции земли, и стрелка указывает направление точки неисправности.
8. Несколько частот обнаружения: активное и пассивное обнаружение.
9. Несколько режимов вывода сигнала передатчика: прямой выход, зажимное соединение и индукция.
10. Цифровой усилитель передатчика, выходная мощность, автоматическое согласование импеданса и автоматическая защита.
11. Встроенная литий-ионная батарея большой емкости, автоматическое отключение при пониженном напряжении, автоматическое отключение (приемник) при длительном бездействии.
12. Корпус красивый и прочный, легкий и портативный.

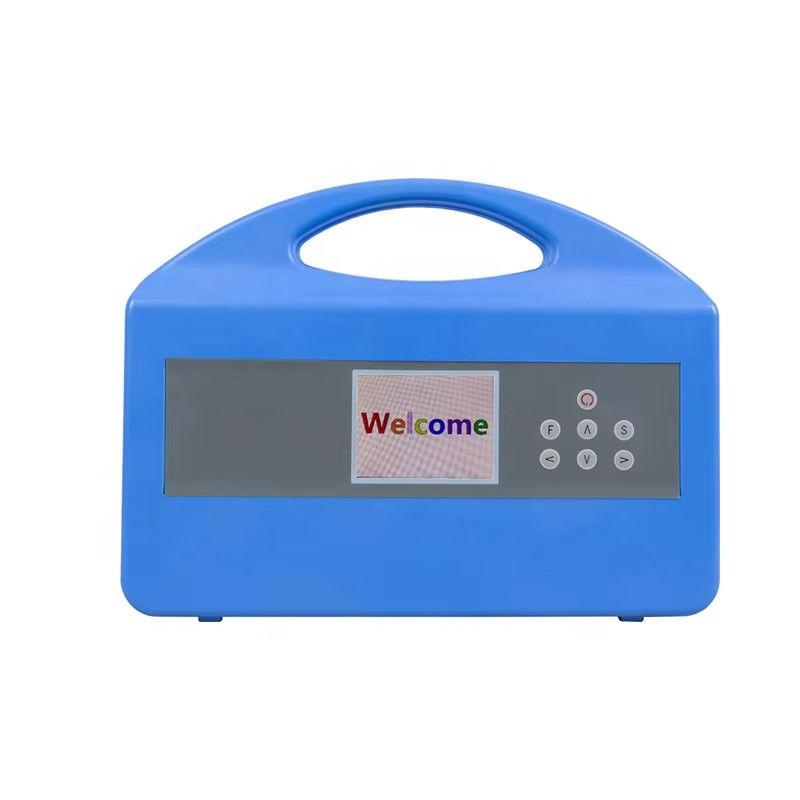

XHGX507B

Локатор подземных кабелей/металлических труб



Вы можете выбрать 50 Гц или 60 Гц

Характеристики передатчика:
1. Режим вывода: прямой выход, индукция, зажимное соединение.
2. Выходная частота: 348 Гц, 624 Гц, 1280 Гц, 1860 Гц, 512 Гц, 645 Гц, 820 Гц, 940 Гц, 6 кГц, 8 кГц, 9 кГц, 12 кГц, 33 кГц, 82 кГц, 200 кГц.
3. Выходная мощность: максимум 10 Вт, регулируется в 10 уровнях, автоматическое согласование импеданса в реальном времени.
4. Напряжение прямого выхода: до 200 В пик-пик.
5. Защита от перегрузки и короткого замыкания.
6. Интерфейс человек-машина: жидкокристаллический дисплей с матрицей 320 × 240 точек.
7. Встроенная батарея: 6 литий-ионных батарей 18650, номинальное напряжение 12,6 В, 4,2 Ач.
Характеристики приемника:
1. Режим ввода: встроенная приемная катушка, идентификационный зажим (опционально), A-образная рамка для проверки неисправностей (опционально).
2. Частота приема:
 Частота обнаружения: 348 Гц, 624 Гц, 1280 Гц, 1860 Гц, 512 Гц, 645 Гц, 820 Гц, 940 Гц, 6 кГц, 8 кГц, 9 кГц, 33 кГц, 65 кГц, 82 кГц,  131 кГц, 200 кГц.
Частота пассивного обнаружения электропитания: 50 Гц/60 Гц.
3. Режим обнаружения трубопровода: метод широкого пика, метод узкого пика, метод звуковой долины, метод пик-долина.
4. Режим идентификации кабеля: клещи (опционально) интеллектуальная идентификация и измерение тока.
5. Интерфейс человек-машина: жидкокристаллический дисплей с матрицей 480 × 272 точки.
6. Встроенная батарея: 4 литий-ионные батареи 18650, номинальное напряжение 4,2 В, 8,2 Ач.
7. Точность позиционирования: глубина 0-3 м (±5%), глубина 3-12 м (±10%)
8. Точность измерения глубины: отображение трех цифр, максимальная измеряемая глубина до 12 метров
9. Точность измерения тока: 1 мА
10. Максимальное расстояние обнаружения: кабель с хорошей изоляцией в методе прямого подключения может достигать 15 км
Другое
1. Объем: передатчик 320 × 240 × 90 мм, приемник 670 × 128 × 310 мм.
2. Качество: 1,9 кг для передатчика и 1,4 кг для приемника.
3. Зарядное устройство: вход переменного тока 100~240 В, 50/60 Гц, выход постоянного тока 4,2 В-1 А, выход постоянного тока 12,6 В-1 А.
4. Условия эксплуатации: температура: -10°C-40°C, влажность 5-90% относительной влажности, высота <4500 м.
