Локатор повреждений подземного кабеля, тестер дугового разряда, предварительный локатор, индивидуальный

Детали продукта:

Сертификация:	CE, ISO

Подробная информация

Сертификация:

CE, ISO

Модель No.:

XHGG502

Настраиваемый:

Настраиваемый

Цвет:

Черный

Транспортный пакет:

Деревянная коробка с пеной внутри

Торговая марка:

ТЕСТ XZH

Производство:

Китай Си-прим-ан

Поставка способности:

1000 штук/год

Конфигурация:

Доступно

Послепродажное обслуживание:

Гарантия

Гарантия:

1 год

Выделить:

High Light

Выделить:

Предварительный локатор

локатор повреждений подземного кабеля

Характер продукции

Локатор повреждений подземного кабеля XHGG502 TDR использует промышленный 12,1-дюймовый сенсорный моноблочный компьютер и простой интерфейс программного обеспечения для реализации тестирования взаимодействия человека и компьютера. Применяются интегральные схемы и устройства промышленного класса, встроенная литий-ионная батарея большой емкости, стабильная и надежная, простая в использовании.
Этот тестер повреждений кабеля является специальным прибором для измерения и анализа состояния силового кабеля и расстояния до повреждения. Этот тестер повреждений кабеля использует сочетание современных электронных технологий и компьютерных технологий для реализации фильтрации сигнала, сбора данных, обработки данных, графического отображения, графического анализа, для завершения измерения скорости кабеля, тестирования длины кабеля, тестирования расстояния до повреждения кабеля.
Этот локатор повреждений кабеля подходит для низкоомных, коротких замыканий, обрывов и разъединений силовых кабелей, высокочастотных коаксиальных кабелей, кабелей уличного освещения и подземных проводов из различных материалов с разными сечениями и разными средами, а также для утечек с высоким сопротивлением и вспышек с высоким сопротивлением. сбой сети.
Свяжитесь с нами для получения дополнительной информации.

Название продукта	Предварительный локатор повреждений подземного кабеля (TDR)
Модель	XHGG502
Минимальный заказ	1 единица
Основная функция	Для грубого измерения расстояния до повреждения подземного кабеля
Частота дискретизации данных	60 МГц, 120 МГц, 240 МГц, 400 МГц
Расстояние испытания	>60 км
Установлена длина тестового кабеля	<1Km (short distance);<3Km (medium distance);>3 км (большое расстояние)
Амплитуда импульса	400 В пик-пик
Ширина импульса	0,1 мкс и 2 мкс
Разрешение считывания	0,1 м
Точность системного теста	Менее 0,5 м
Выдерживаемое напряжение импульсного соединителя	38 кВ постоянного тока
Условия работы	температура -25ºC~+55ºC, относительная влажность 85%, атмосферное давление 750±30 мм рт. ст.
Метод измерения	Метод низковольтного импульса, метод высоковольтного пробоя, метод множественных импульсов

Предварительный локатор повреждений кабеля XHGG502 ARC
Точно и быстро обнаруживает основные повреждения изоляции силовых кабелей с уровнем напряжения 35 кВ и ниже; калибрует длину кабеля; приблизительно тестирует расстояние до повреждения кабеля

Предварительное определение местоположения повреждений кабеля с помощью рефлектометра XHGG502 на основе

метода отражения низковольтного импульса (TDR),
высоковольтного пробояметод (т. е. ICE, DECAY),
метод отражения импульса дуги (ARCодиночный выстрел и ARC многократный выстрел)

Предварительный локатор повреждений кабеля

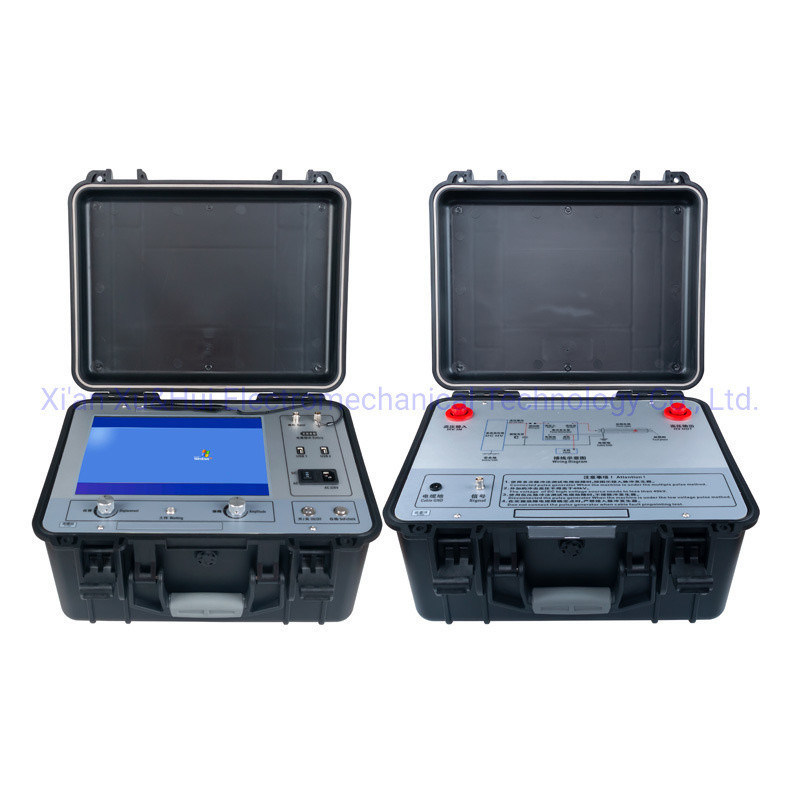

XHGG502: для проверки расстояния до повреждения кабеля, включает в себя хост и соединитель

Свяжитесь с нами для получения дополнительной информации и обслуживания.Предварительное определение местоположения повреждения кабеля: с помощью рефлектометра XHGG502 на основе метода отражения низковольтного импульса (TDR) и метода высоковольтного затухания (пробоя) (DECAY),метод отражения дуги (одиночный выстрел/многократный выстрел).

Локатор повреждений подземного кабеля, тестер дугового разряда, предварительный локатор, индивидуальный 1

Существует три режима тестирования XHGG502: низковольтный импульс, высоковольтный пробой, ARC многократный выстрел.
На рисунке ниже показано расстояние до повреждения кабеля, измеренное с использованием режима тестирования ARC multi-shot XHGG502.
Локатор повреждений подземного кабеля, тестер дугового разряда, предварительный локатор, индивидуальный 2

На рисунке ниже показано расстояние до повреждения кабеля, измеренное с использованием режима тестирования высоковольтного пробоя XHGG502

Локатор повреждений подземного кабеля, тестер дугового разряда, предварительный локатор, индивидуальный 3

На рисунке ниже показана длина кабеля или расстояние до обрыва кабеля, измеренное с использованием режима тестирования низковольтного импульса XHGG502. При использовании метода низковольтного импульса нет необходимости подключать генератор высоковольтных импульсов. Другие методы тестирования должны использоваться совместно с генератором высоковольтных импульсов.

Локатор повреждений подземного кабеля, тестер дугового разряда, предварительный локатор, индивидуальный 4
