Локатор повреждений оболочки кабеля Тестер Murray Bridge 5600В 100мА Высокое сопротивление | XHHG521B

Локатор неисправностей кабельной оболочки XHHG521B - это высоковольтный мостовой тест на неисправность кабеля, разработанный на основе принципа моста Мюррея.Он может быть использован для определения точки поломки различных проводов и кабелей после прокладки, а также дефектные точки, которые не сломались, но показывают низкое изоляционное сопротивление.что делает его важным инструментом для обслуживания и ремонта кабелей.

Устройство использует регулятор электрического напряжения и трансформатор типа R для формирования источника постоянного высоковольтного тока с клавиатурным управлением для повышения и понижения напряжения.С напряжением открытой цепи 5600 В и током короткого замыкания 100 мА, он использует высокочувствительный усилитель и гальванометр для индикации баланса, образуя сбалансированный мост с потенциометром соотношения, все помещенные на высоком потенциале.Измерительный кабель представляет собой специально разработанный двойной ядерный высоковольтный резиновый кабель, а метод измерения сопротивления с четырьмя терминалами избегает ошибок, вызванных сопротивлением свинца.

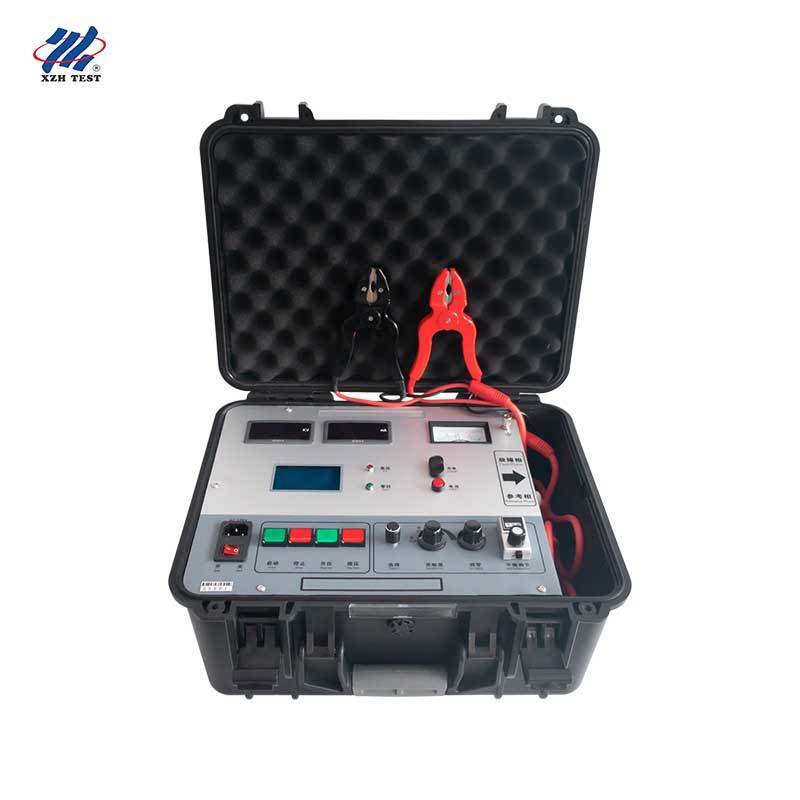

Прибор оснащен ЖК-дисплеем и одним клавиатуром: ввод длины кабеля и расстояние отключения вычисляется автоматически.Источник высокого напряжения и мост интегрированы в один портативный защитный корпус, что дает устройству высокое напряжение, легкий вес, удобную работу и безопасное использование.

XHHG521B особенно подходит для трех типов кабельных неисправностей, которые другие методы трудно управлять надежно.

Метод мостового определения местоположения неисправности кабеля работает следующим образом: короткое замыкание неисправной фазы испытываемого кабеля здоровой фазой,соедините две руки моста с неисправной фазой и здоровой фазой соответственно, и регулировать регулируемый резистор на одной руке моста, пока мост не будет уравновешен. Используя соотношение и известную длину кабеля, можно получить расстояние от ошибки.

Если расстояния от двух концов испытываемого кабеля до точки разрыва L1 и L2, то общая длина кабеля L, а соответствующие сопротивления ядра R1 и R2,После того, как мост сбалансирован., показание P (в процентах) напрямую дает положение неисправности: L1 = P% · L. Метод моста Мюррея для определения местоположения точки отказа является классическим подходом, который удобен и точен.Его основа заключается в том, что сопротивление ядра (или щита) равномерно и пропорционально длинеМостовой метод относительно прост и его точность отвечает требованиям полевых испытаний, что делает его особенно удобным для двухфазных сбоев короткого замыкания кабельных линий.

Когда вспомогательный кабель имеет такое же поперечное сечение, как и неисправный кабель, положение неисправности X = 2 × L × P1%.потому что подключение вспомогательного кабеля удваивает длину кабеля, участвующего в расчете.

Если вспомогательный кабель имеет другое поперечное сечение, его следует перевести на длину неисправного кабеля: если поперечное сечение неисправности составляет Sx, а поперечное сечение вспомогательного кабеля - S,тогда X = P1% × (1 + Sx/S) × L.

Если все три ядра трехядерного кабеля разбиты или имеют короткое замыкание друг с другом, выберите ядро с лучшим сопротивлением изоляции в качестве вспомогательного кабеля.,понизить напряжение, выпустить, заменить измерительные клипы, повторить измерение, чтобы получить P2, и проверить, что P1 + P2 = 100.

Каждый XHHG521B поставляется с хостом, высокопроизводительным кабельным комплектом, кабелем питания, заземлением, зарядным устройством и 5 запасными предохранителями (3A),и поддерживается годовой бесплатной гарантией и пожизненным обслуживанием и техническим обслуживанием.Для заказа, обучения и послепродажной поддержки, пожалуйста, свяжитесь с нашей командой продаж.
