Этап тестирования:
1. Проверьте состояние пробоя кабеля мультиметром, качающимися часами или другим оборудованием, выдерживающим давление, и запишите значение сопротивления изоляции каждой жилы относительно земли или пробоя остаточного напряжения.
2. Запишите длину, модель, сечение и другие параметры тестируемого кабеля, а также осмотрите трассу вдоль пути прокладки кабеля. В случае удаленного короткого замыкания кабеля и вспомогательного выходного терминала кабеля оставьте одного человека для удаленного наблюдения, чтобы избежать травм от высокого давления.

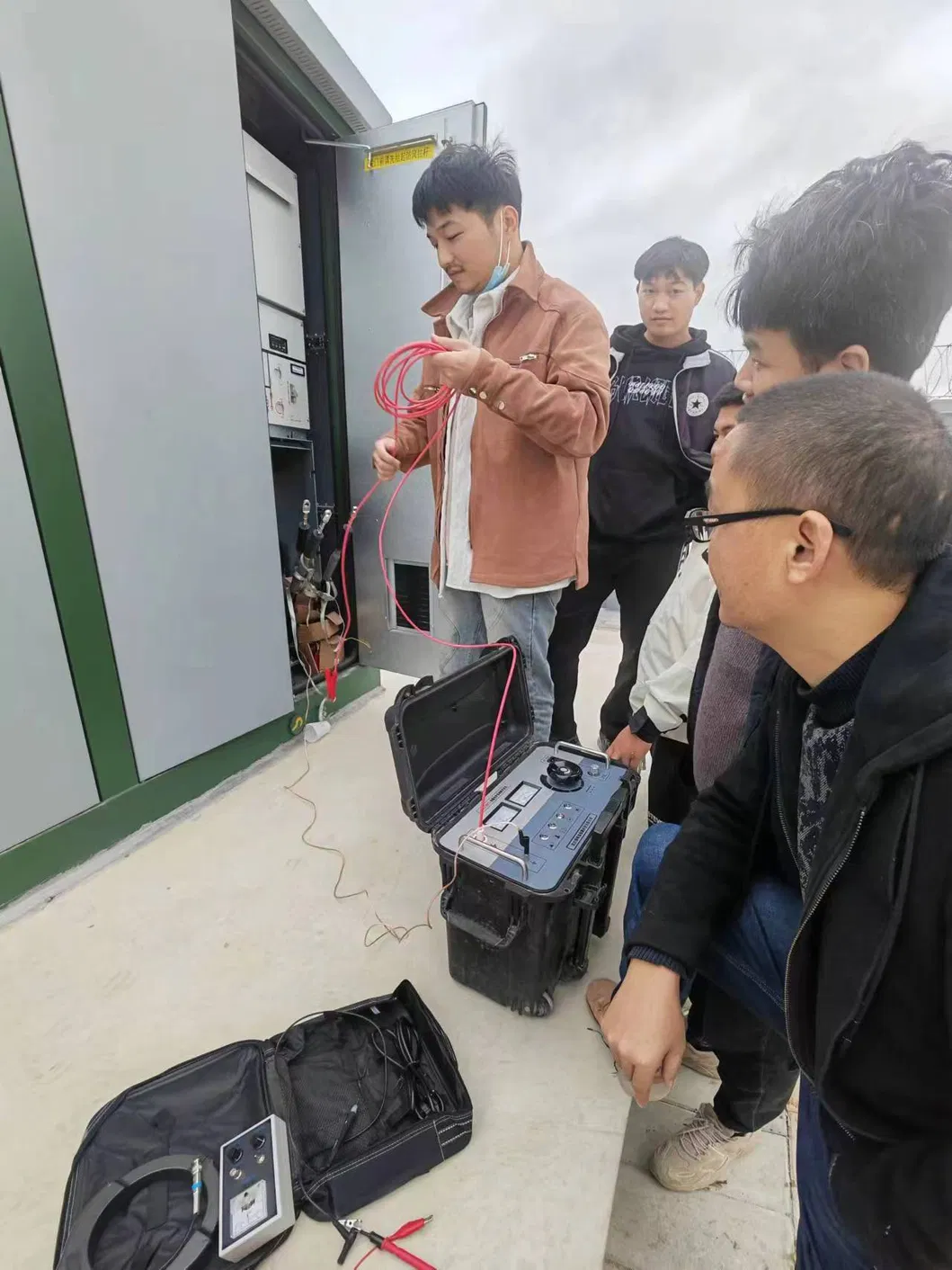

3. Подключение. Заземление прибора надежно соединено с заземляющим телом места позиционирования.

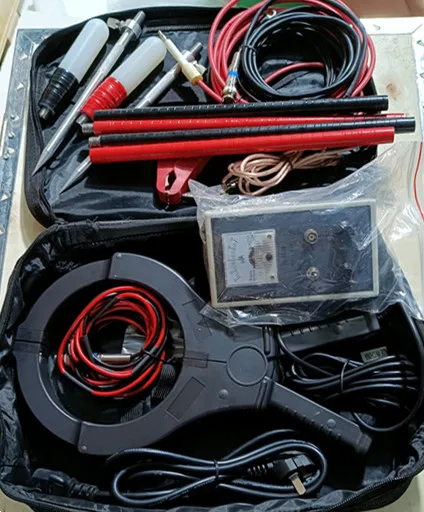

Заземляющие стержни подключены к заземлению прибора. Измерительная головка (черный зажим) подключена к поврежденной жиле кабеля, а
измерительный конец (красный зажим) подключен к вспомогательной жиле кабеля.
4. Нулевой баланс моста (ручка высокого напряжения не на нуле). Включите питание и поверните кнопку нуля для установки гальванометра на ноль.
5. Питание подключено к сети переменного тока 220 В.

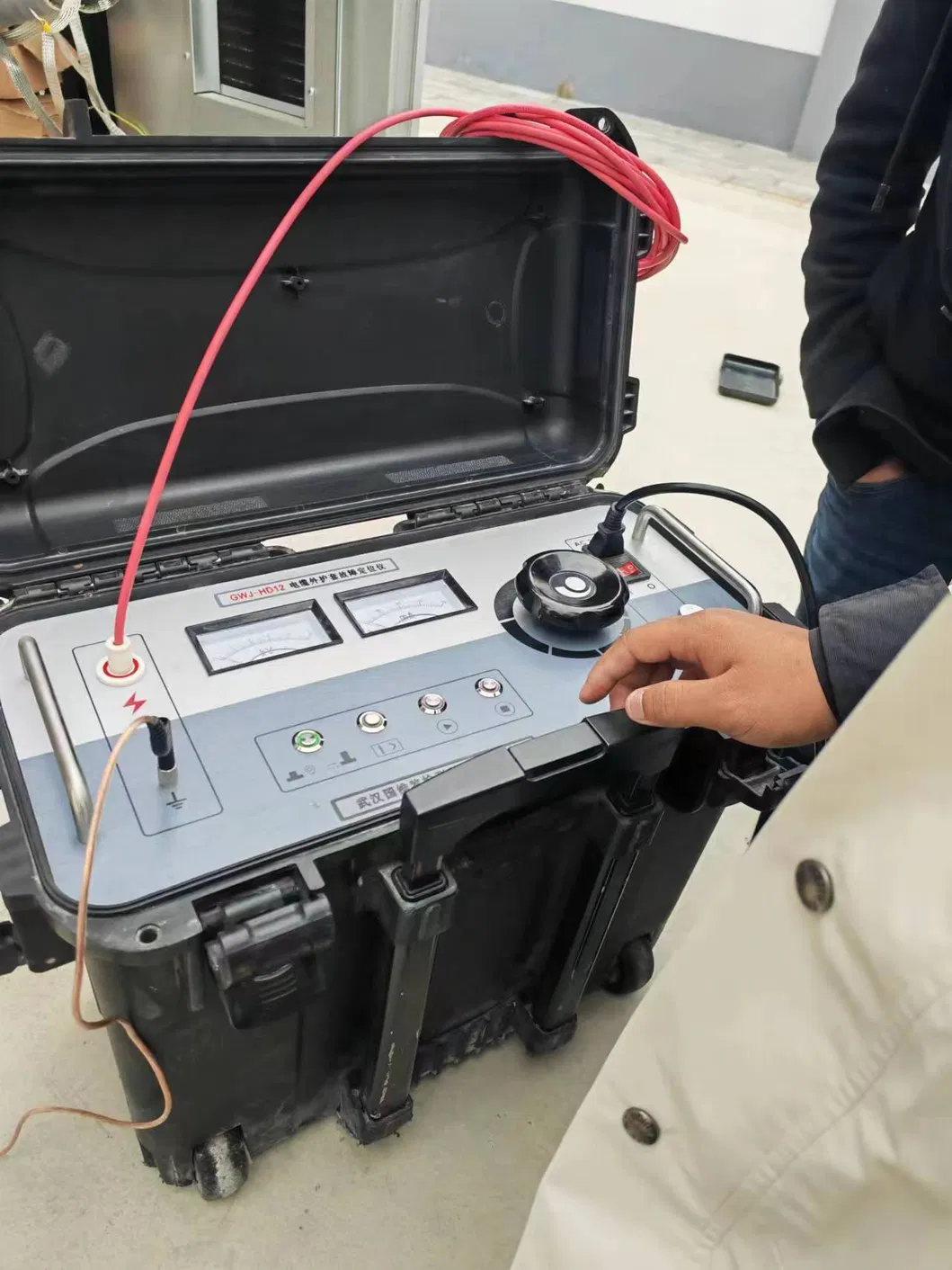

6. Повышение давления. Включите выключатель питания, загорится индикатор питания. Когда ручка высокого давления поворачивается против часовой стрелки, активируется нулевое положение.
7. Поверните ручку высокого давления по часовой стрелке и наблюдайте за вольтметром и амперметром до тех пор, пока амперметр не превысит 5 мА. Если ток нестабилен, напряжение может продолжать расти в течение некоторого времени, образуя стабильную дугу или проводящую область, стабилизируя ток во время теста.
8. Регулировка баланса. Поворачивайте ручку масштабирования по часовой стрелке, чтобы постепенно увеличивать чувствительность до тех пор, пока
гальванометр не отклонится значительно, но не перескочит. Поверните циферблат, чтобы установить гальванометр на ноль. (Если указатель находится слева, поверните по часовой стрелке, указатель находится справа, и против часовой стрелки). Запишите показание P1 циферблата тарелки в это время.
9. Сброс напряжения, разрядка. Поменяйте положение зажимов, измерьте и повторите шаги (4) - (10), чтобы
получить другое показание P2, которое должно быть P1 + P2 = 1000
10. Расчет. Местоположение точки повреждения X = 2 * L * P1 ‰ Уделите больше внимания
числу "2" в формуле. Вспомогательный кабель удвоит количество кабелей, участвующих в расчете.
