Многофункциональный прибор для идентификации кабелей

Описание продукта

1. Базовые условия и условия работы

2. Технические характеристики передатчика

505DS прибор для идентификации кабелей под напряжением, также известный как прибор для идентификации кабелей, многофункциональный прибор для идентификации кабелей и интеллектуальный прибор для идентификации кабелей, предназначен для инженеров и рабочих кабельных сетей для решения технических проблем идентификации кабелей. Пользователь может точно идентифицировать один из целевых кабелей из нескольких кабелей с помощью прибора, чтобы избежать случайного перерезания кабелей под напряжением и возникновения серьезных аварий. Идентификация кабеля начинается с работы на обоих концах кабеля. Необходимо обеспечить точность двойной нумерации на обоих концах кабеля. Этот прибор разработан с использованием технологии PSK в сочетании с точными алгоритмами. Независимо от того, насколько надежна память персонала на месте, она не может заменить распознавание профессиональных приборов. Этот продукт также имеет функции идентификации кабелей под напряжением, идентификации обесточенных кабелей, измерения переменного тока и измерения переменного напряжения. Он состоит из передатчика, передающих токовых клещей, приемника и гибких токовых клещей.

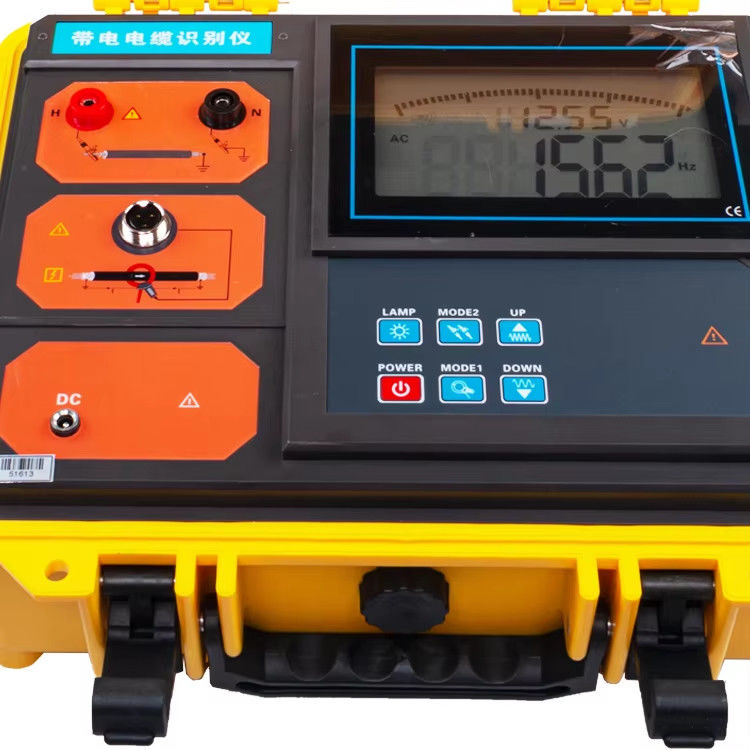

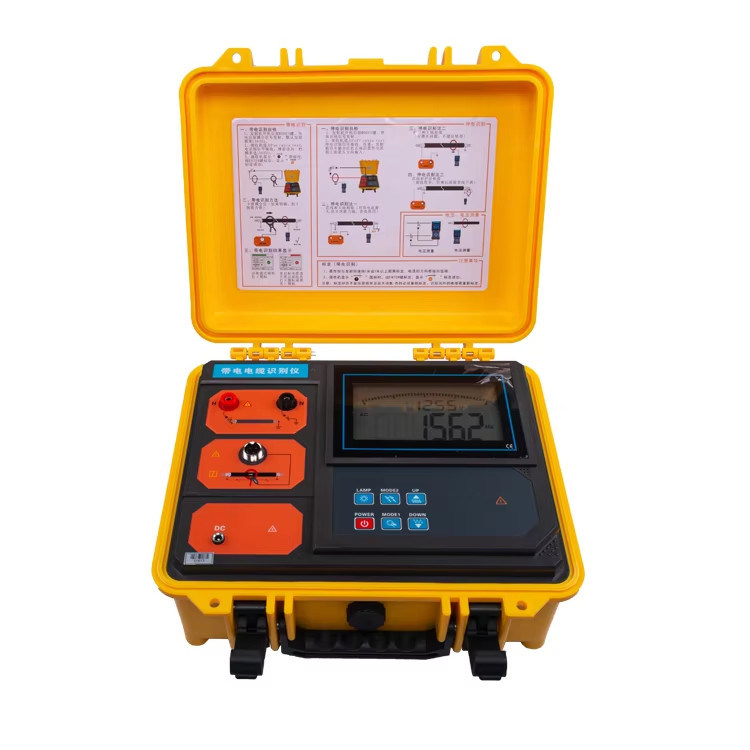

Передатчик: Он передает сигналы на целевой кабель во время идентификации кабелей под напряжением и обесточенных кабелей. Встроенная высокопроизводительная перезаряжаемая литиевая батарея, автоматическое согласование импеданса и автоматическая защита. Передатчик имеет интегрированную конструкцию специального инструментального ящика, использует полипропиленовый пластик в качестве сырья и добавляет новые композитные наполнители для однократного литья под давлением. Он обладает низкой плотностью, прочностью, жесткостью, твердостью, износостойкостью, термостойкостью и изоляционными характеристиками. Корпус выдерживает давление около 200 кг, большой ЖК-дисплей основного устройства отображает оставшийся заряд батареи в режиме реального времени, белая подсветка и динамическая индикация сигнала излучения, что видно с первого взгляда.

Передающие клещи:При идентификации кабеля под напряжением передающие клещи соединяют сигнал от передатчика с целевым кабелем. Размер зева составляет Φ120 мм. Передающие клещи имеют направленность. Передающий сигнал поступает в направлении, указанном стрелкой на передающих клещах. Во время идентификации под напряжением: используйте штангенциркуль для соединения выходных импульсных токов, излучайте четыре частоты: 625 Гц, 1562 Гц, 2500 Гц, 10 кГц, соединяйте с целевым кабелем (целевой кабель - трехжильный бронированный кабель) через передатчик и вводите составные импульсы в жилу кабеля. Токовый сигнал, импульсный ток создает электромагнитное поле вокруг целевого кабеля для обнаружения и идентификации приемником и гибкими токовыми клещами; поскольку импульсный ток направлен, обнаружение также направлено.

При идентификации обесточенных кабелей:Непосредственно подключенный выходной импульсный ток используется для введения импульсного кодирующего токового сигнала в жилу кабеля. Этот ток создает электромагнитное поле вокруг целевого кабеля для обнаружения, декодирования и идентификации приемником и гибкими токовыми клещами; поскольку ток имеет направленность, поэтому обнаружение также направлено.

Приемник: Это портативное устройство, 3,5-дюймовый цветной ЖК-экран, встроенный высокоскоростной микропроцессор в сочетании с точными алгоритмами для идентификации и декодирования импульсного кодового токового сигнала передатчика, а также функция калибровки силы сигнала для отображения силы сигнала и результатов обнаружения. Изысканный и интуитивно понятный; динамическое отображение цветных шкал, четкое с первого взгляда, галочка успешной идентификации кабеля, галочка нецелевого кабеля, может быстро и автоматически идентифицировать целевой кабель. В то же время измеряемый диапазон напряжения составляет переменный ток 0,00 В ~ 600 В (50 Гц / 60 Гц), измеряемый диапазон переменного тока составляет переменный ток 0,00 А ~ 5000 А (50 Гц / 60 Гц), а измеряемая частота тока составляет 45 Гц ~ 70 Гц.

Гибкие токовые клещи: Это катушка Роквелла с отличной способностью отслеживания переходных процессов, может быстро идентифицировать импульсный кодовый ток, генерируемый передатчиком, и подходит для толстых кабелей или проводников неправильной формы. Внутренний диаметр зева составляет около 200 мм, и он может зажимать кабели ниже Φ200 мм, без отключения тестируемой цепи, бесконтактное измерение, безопасно и быстро.

Особое примечание:Этот прибор для идентификации кабелей имеет функции идентификации кабелей под напряжением и идентификации обесточенных кабелей. При идентификации обесточенных кабелей категорически запрещается подключать к кабелю под напряжением. Идентификация кабелей под напряжением применима только к трехжильным бронированным кабелям. При идентификации передающие и приемные клещи нельзя смешивать, а направление входного сигнала должно быть согласовано.
