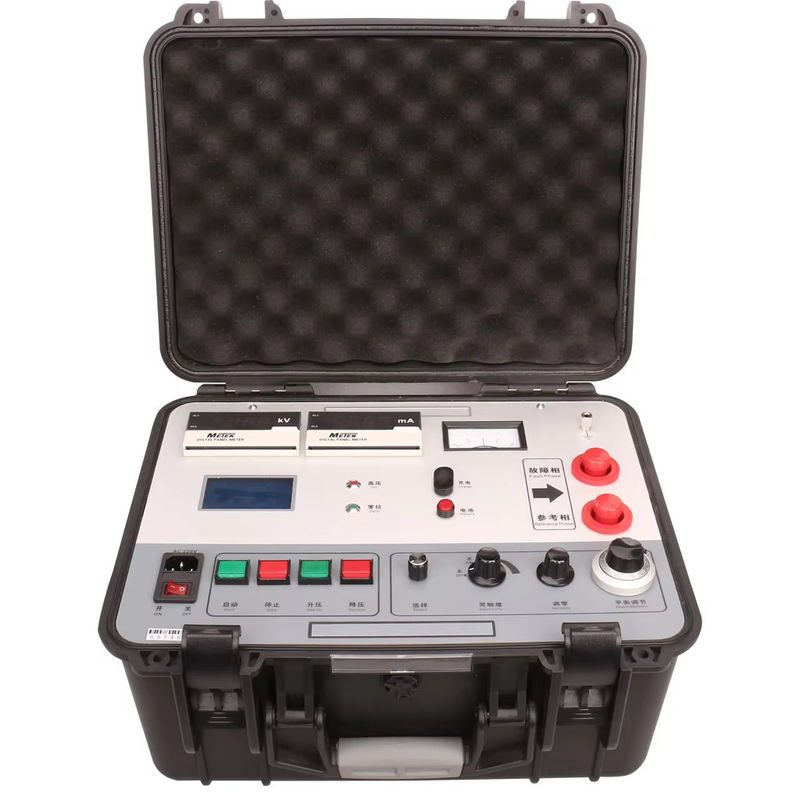

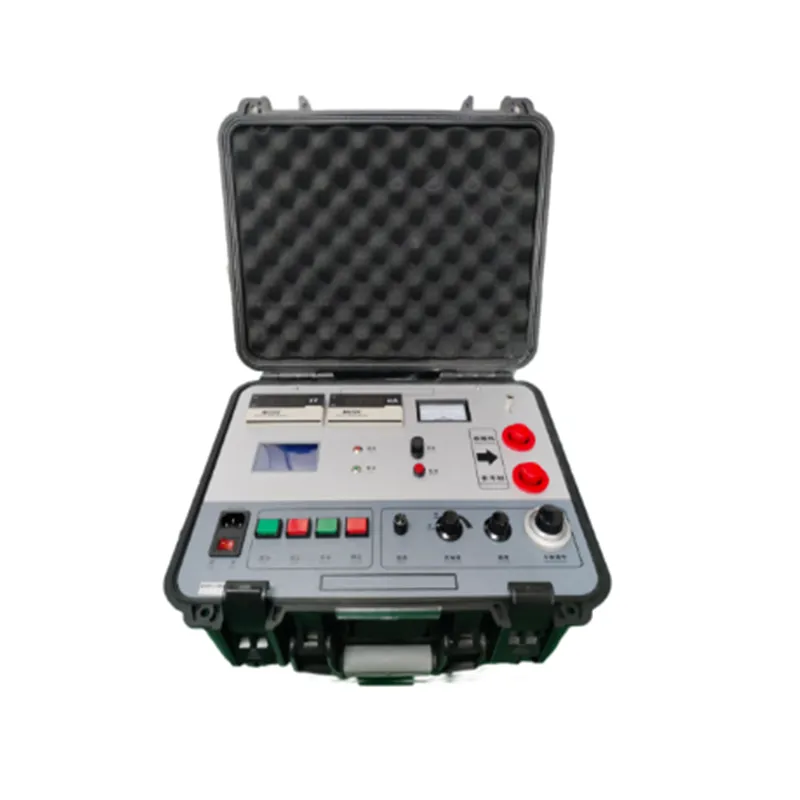

Метод HV-моста для испытания внешней оболочки силового кабеля 7500 В

Name: Метод HV-моста для испытания внешней оболочки силового кабеля 7500 В
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHG521A
Price: 2,500.00 USD
Availability: InStock

Детали продукта:

Место происхождения:	Китай
Фирменное наименование:	XZH TEST
Сертификация:	CE ISO
Номер модели:	XHHG521A

Подробная информация

Место происхождения:

Китай

Фирменное наименование:

XZH TEST

Сертификация:

CE ISO

Номер модели:

XHHG521A

Название продукта:

Прибор для предварительного определения места повреждения оболочки кабеля

Напряжение тока нулевой нагрузки:

≥ 7500В

Ток короткого замыкания:

≥40 мА

Рабочий источник питания:

Обменное давление 220В±10% 50Гц±1Гц

Выделить:

High Light

Выделить:

Тестер силового кабеля 7500 В

Локатор повреждений оболочки высоковольтного моста

детектор неисправностей кабельной оболочки

Trading Information

Количество мин заказа:

1 единицы

Упаковывая детали:

Деревянная упаковка

Время доставки:

5-8 рабочих дней

Условия оплаты:

T/T

Поставка способности:

2000 единиц в год

Характер продукции

Основная информация.

Модель No.

XHHG521A

Режим испытания

Сохраненный тест

Испытательная область

Формирование кабеля

Сила

Электроэнергия

Сертификация

CE, ISO

Настраиваемый

Цвет

Черный

Напряжение без нагрузки

0 ~ 4000 В

Ток короткой цепи

≥ 40mA

Точность позиционирования

± (0,2% * L ± 1) Метры

Вес

5.5 кг

Рабочее энергоснабжение

Обменное давление 220В+/-10% 50Гц

Транспортный пакет

Деревянные

Спецификация

5.5 кг

Торговая марка

ТЕСТ XZH

Производство

Китай Сиань

Код СС

854320100

Производственная мощность

100 штук/год

Описание продукта

Введение

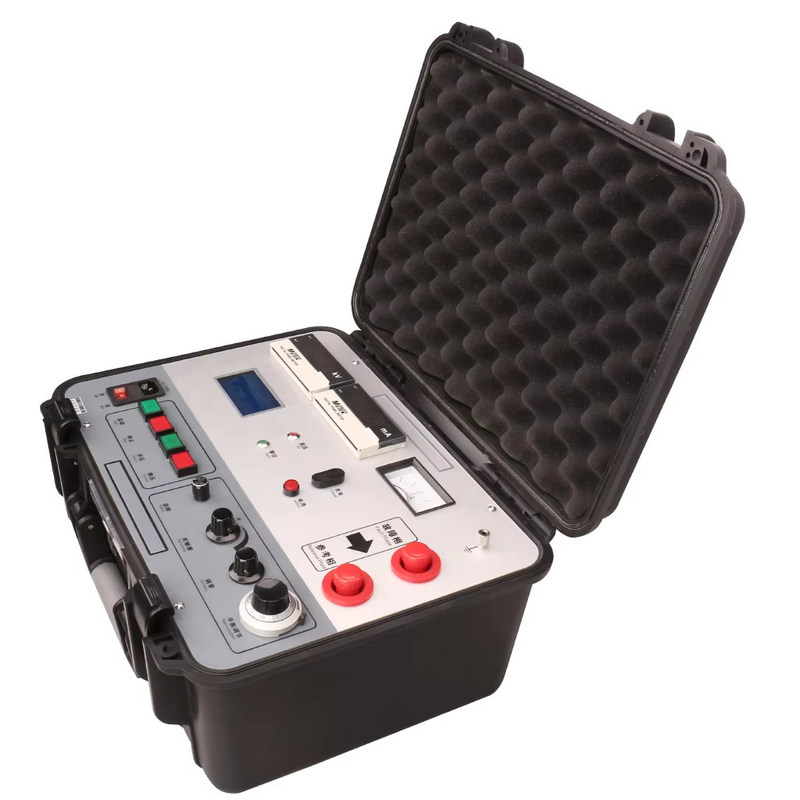

Испытатель неисправностей внешней оболочки кабеляXHHG521Ais designed based on the MURRAY bridge principle and can be used to locate the breakdown points of various wires and cables and the defect points that have no breakdown but low insulation resistance values.

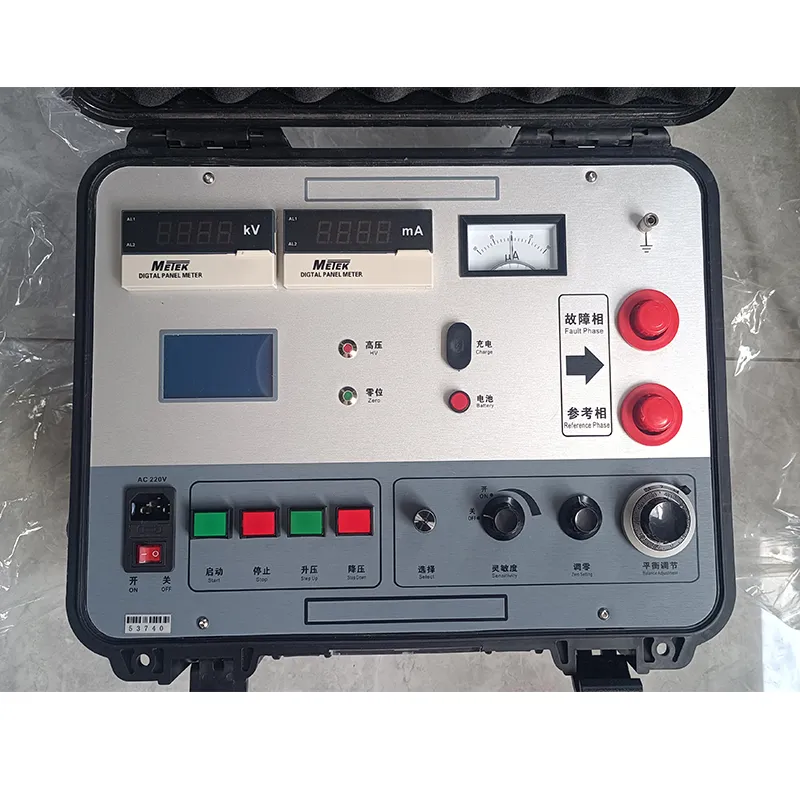

Устройство использует электрический регулятор напряжения и трансформатор типа R для формирования источника постоянного высоковольтного тока, а работа кнопки может увеличивать или уменьшать напряжение.Напряжение без нагрузки 7500 В, ток короткого замыкания составляет 100mA, и для обозначения баланса используются высокочувствительный усилитель и гальванометр.и все помещается на высокий потенциалИзмерительный кабель - это специально разработанный двухядерный высоковольтный резиновый кабель.Вся панель находится на низком потенциале. Одноприкосновение, ввести длину кабеля и автоматически рассчитать расстояние от ошибки. источник высокого напряжения и мост интегрированы в портативную защитную коробку.Устройство имеет высокое напряжение, легкий вес, легкая эксплуатация и безопасное использование.

Высоковольтные мосты особенно подходят для

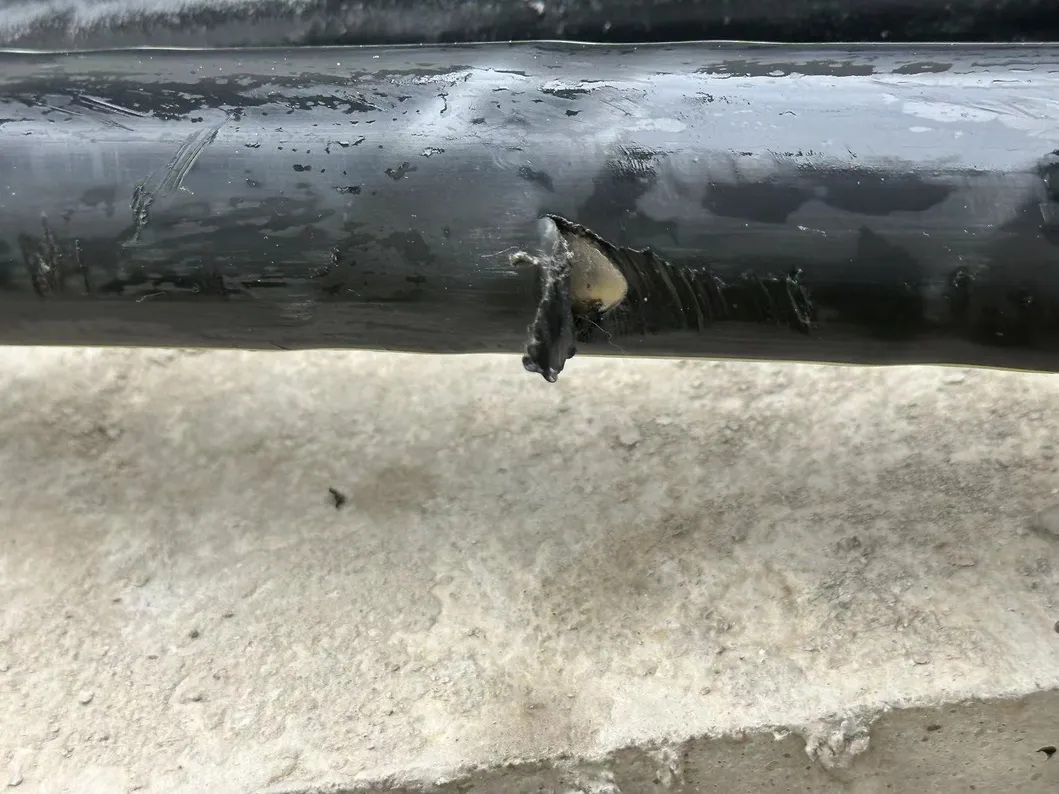

1. точка разрыва кабеля с высоким сопротивлением после прокладки, особенно линейная точка разрыва с высоким сопротивлением, которая трудно сгореть в низкое сопротивление,например, линейный высокосопротивляющий разрыв кабельного промежуточного соединения.
2После сбоя источник постоянного тока может поддерживать дугу, через мост течет стабильный ток, и мост имеет достаточную чувствительность.
3Дефекты, которые еще не разрушены, но имеют низкое сопротивление, например, изоляционные дефекты, обнаруженные с мегомметром, который имеет низкое сопротивление кабеля, но не разрушается под рабочим напряжением.

Метод HV-моста для испытания внешней оболочки силового кабеля 7500 В 1

Выходное напряжение регулируется;
имеет высокую точность и стабильность;
Принять усилители высокой чувствительности и гальванометр для указания баланса;
нулевая защита;
Автоматическое испытание точек отказа, но сохранение функций ручного испытания;
По сравнению с методом отражения волны, метод балансирования моста не имеет слепой области и используется для определения точки разрыва коротких кабелей и вблизи концов.

Нет напряжения нагрузки	≥ 7500В
Ток короткого замыкания	≥ 100mA (при регулировке баланса рекомендуется установить его на 5 ~ 40mA);
Точность позиционирования	± 0,2%·L± 1) м
Вес	25 кг
Электрическое питание	AC 220V (± 10%), 50Hz±1Hz; встроенная батарея 8,4V.
