Переносная система поиска повреждений кабелей напряжением 35 кВ и ниже для силовых кабелей с повреждениями основной изоляции

The XZH TEST 35kV and Below Portable Cable Fault Location System (Model XHHV535-4TSB + XHDD503E) is a fully integrated diagnostic solution engineered for power cable networks operating at voltage levels up to 35 kVСистема сочетает в себе 400 МГц TDR кабельного предварительного локатора с продвинутым акустико-магнитной синхронизации указателя и 2048J высоковольтный импульс генератор в скоординированной платформе поля.Проектированные для обслуживания коммунальных служб, электрические подрядчики, и промышленные сервисные команды,Он охватывает полный рабочий процесс обнаружения неисправностей от испытаний изоляции и предварительной локализации, через точное определение до проверки после ремонта доставка 0Разрешение до расположения 0,07 м и точность финального определения ≤0,1 м на длинах кабелей 120 км и более.

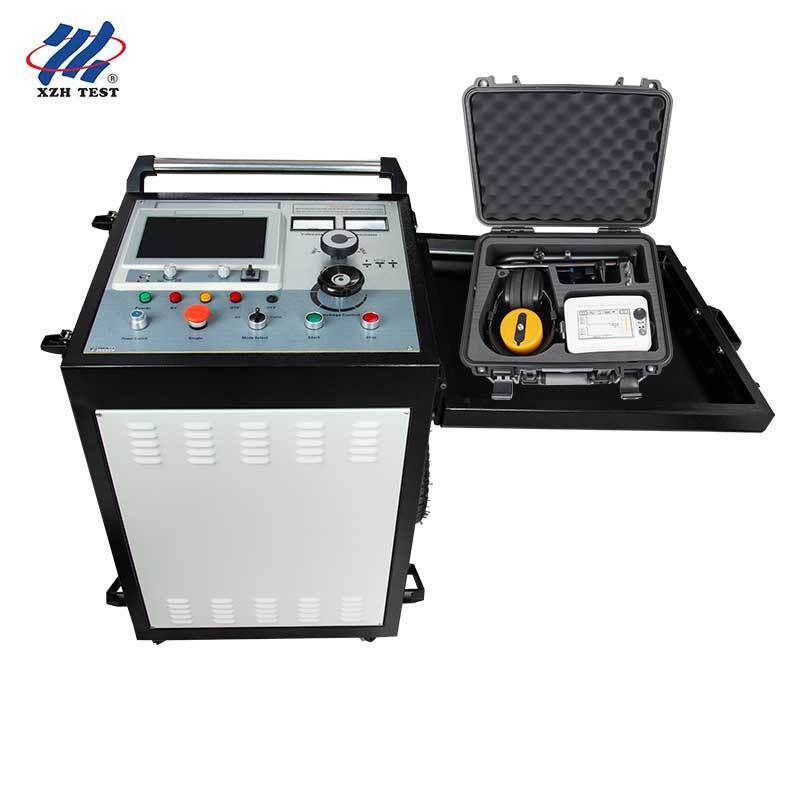

1. XHHV535-4TSB Кабельный предварительный локатор неисправностей + генератор импульсов HV

Интегрированный контроллер TDR и источник энергии перенапряжения 2048J

Основной блок управления включает в себя предварительный локатор неисправности кабеля TDR частотой 400 МГц с встроенным генератором импульсов высокого напряжения с тремя передачами в одном портативном комплекте.Предварительный локатор имеет сенсорный интерфейс, централизованное управление микроконтроллером с одним чипом, и встроенная 10,4 Ah литийная батарея, обеспечивающая 5 часов полевой работы.Независимая изолированная система питания предотвращает помехи во время импульсного разрядаИнтегрированный генератор импульсов ВВ обеспечивает 02048 J на трех переключаемых уровнях напряжения (8 кВ / 16 кВ / 32 кВ) с автоматическим 4-секундным циклом перенапряжения и ручным переключением.Подходит для низкого сопротивления, короткого замыкания, открытого замыкания, высоких сопротивлений утечки и flashover неисправностей на всех типах кабеля до 35 кВ.

• Частота отбора проб:1 МГц 400 МГц
• Диапазон действия:≥ 120 км (10 выбираемых диапазонов)
• Минимальное разрешение:0.07 м.Слепая зона:≤ 10 м
• Напряжение:08 кВ / 016 кВ / 032 кВ (3 передачи)
• Энергия разряда:2048 J.Сила перенапряжения:2 кВА
• Аккумулятор:10.4 Ah Литий-ион, ~ 2 часа зарядки, 5 часов работы
• Вес:≤120 кг.Температура:-20°C +50°C

2. XHDD503E Кабельный сбой Pinpointer

Акустико-магнитная синхронизация ≤0,1 м Точность

Профессиональный цифровой указатель с использованием акустико-магнитной синхронизации для точной локализации неисправностей.звуковые волныСпециальный зонд улавливает эти сигналы.и принимающий блок интеллектуально обрабатывает и отображает акустико-магнитную разницу во времени в реальном времениС четырьмя выбираемыми режимами фильтрации (all-pass, low-pass, high-pass, band-pass) и 16-уровневым увеличением выходной мощности (0-112 дБ), он адаптируется к различным условиям полевого действия.Оператор устанавливает точное место обнаружения неисправности.1 м непосредственно над кабелем через четкое визуальное и звуковое руководство.

• Точность позиционирования:≤ 0,1 м.Напряжение шага:≤0,5 м.Путь:≤ 0,5 м
• Режимы фильтрации:Всепроходный (100~1600 Гц), низкопроходный (100~300 Гц), высокопроходный (160~1600 Гц), полосовой проходный (200~600 Гц)
• Прибыль на выходе:16 уровней.Импеданс:350 Ω
• Настройка канала:8 уровней для звука, магнита и напряжения
• Аккумулятор:4×18650 литий, >8 ч в режиме ожидания
• Размеры:428L×350W×230H мм.Вес:7 кг
• Температура:-25°С ∙ +65°С.Влажность:≤ 90%

1. Испытание изоляции кабеля и характеристика ошибокПровести первоначальное измерение сопротивления изоляции для подтверждения наличия неисправности и характеристики типа неисправности: низкое сопротивление, высокое сопротивление, короткое замыкание, открытое замыкание или вспышка.
2. Предварительная локализация неисправности (XHHV535-4TSB TDR)Подключите интегрированный предварительный локатор TDR и выберите оптимальный метод испытания на основе характеристик неисправности.Автоматическое улавливание формы волны определяет расстояние от ошибки в течение нескольких секунд в диапазоне ≥ 120 км.
3. Производство импульсов перенапряжения (XHHV535-4TSB HV-устройство)Применяют периодические перенапряжения высокого напряжения на выбранном уровне напряжения для создания вспышного разряда в точке отказа.Автоматический 4-секундный цикл обеспечивает последовательное генерирование акустического и электромагнитного сигнала для указателя.
4. Отслеживание и маркировка маршрутаПроследить путь кабеля на поверхности земли с помощью обнаружения электромагнитного сигнала и отметить маршрут для указания фазы. Измерить глубину захоронения в ключевых точках пути для планирования раскопок.
5. Точное определение местоположения (XHDD503E)Прогуляйтесь по обозначенной канатной дороге с акустико-магнитным указателем.Монитор 4 показывает одновременную разницу во времени. Точка, где акустико-магнитная задержка времени приближается к нулю, находится прямо над ошибкой., в пределах ≤ 0,1 м.
6. Ремонт и проверка кабеляРаскопать точно в обозначенной точке, отремонтировать кабель и проверить восстановление службы с последним испытанием изоляции для подтверждения эксплуатационной целостности.
