Выделенный генератор импульсов 35 кВ — XHHV535-4T
Модель: XHHV535-4T | Разряд 2450 Дж | 3 режима работы
Предназначен для: Бригады по обслуживанию кабельных сетей 35 кВ, подрядчики по поиску неисправностей, команды испытаний подстанций энергосистем
Ключевая ценность: Специализированный генератор импульсов 35 кВ — без переключения напряжения, без компромиссов. 2450 джоулей энергии разряда, оптимизированные для одного класса напряжения, с тремя режимами работы, соответствующими вашей стратегии поиска неисправностей.
Почему специализированный блок 35 кВ
Генераторы импульсов с несколькими напряжениями идут на компромисс на каждом шаге напряжения — значения конденсаторов, время разряда и распределение энергии усредняются по диапазонам. XHHV535-4T устраняет этот компромисс, выделяя весь свой силовой каскад и конденсатор 4 мкФ для класса 35 кВ. Результат: 2450 джоулей чистой, контролируемой энергии разряда, оптимизированной для кабельных сетей среднего напряжения от 33 кВ до 35 кВ.
Для энергосистем и подрядчиков, чей парк в основном работает на распределительных и субтрансмиссионных кабелях 35 кВ, специализированный блок означает отсутствие ошибок при выборе напряжения, отсутствие случайного включения в неправильном диапазоне и стабильные характеристики импульсов при каждом событии поиска неисправностей.
Три режима работы — один прибор, любая стратегия поиска неисправностей
Испытание постоянным напряжением
Непрерывная выходная мощность постоянного тока для испытаний кабеля на выдерживаемое напряжение в соответствии со стандартами IEC. Установите целевое напряжение, выдержите в течение указанного времени, проверьте целостность изоляции.
Одиночный импульс
Ручной запуск — оператор контролирует момент разряда. Идеально подходит для акустической проверки в предполагаемой точке неисправности или при координации с бригадой на дальнем конце.
Автоматический цикл
Автоматический разряд с интервалом ~5 с. Стандартный режим для акустико-магнитного определения местоположения — ритмичная серия импульсов создает стабильные акустические сигнатуры для обнаружения XHDD503.
Технические характеристики
| Параметр | Спецификация |
|---|
| Диапазон выходного напряжения | 0–35 кВ постоянного тока, плавно регулируемый |
| Внутренний конденсатор | 4 мкФ (выделен для диапазона 35 кВ) |
| Максимальная энергия разряда | 2450 Дж (при 35 кВ / 4 мкФ) |
| Номинальная мощность импульса | 2 кВА |
| Точность измерения ВН | Делитель напряжения класса 2,5, двойной аналоговый измерительный прибор (кВ + мА) |
| Режимы работы | Испытание постоянным напряжением · Одиночный импульс (ручной) · Автоматический цикл (интервал ~5 с) |
| Системы безопасности | Блокировка запуска в нулевом положении, автоматический разряд конденсатора при остановке, защита от перегрузки по току/перенапряжения |
| Дополнительные функции | Встроенный модуль выборки формы волны повреждения кабеля (выход Q9 для локатора TDR), режим испытания постоянным напряжением |

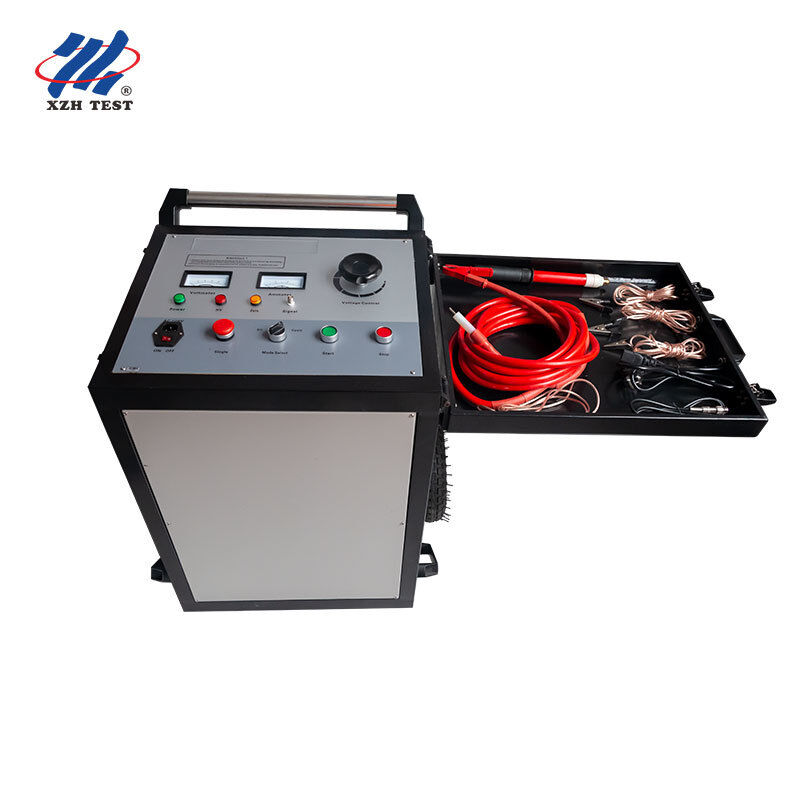

| Размеры | Конструкция на тележке со встроенными роликами и ручкой для переноски |
| Вес | ~119 кг |
| Источник питания | Переменный ток 220 В ±10%, 50 Гц ±2% (другие частоты могут быть настроены) |
| Рабочая температура | -20°C до +50°C |
| Дисплей | Двойной аналоговый измерительный прибор — вольтметр + амперметр |
| Бренд / Происхождение | XZH TEST / Сиань, Шэньси, Китай |
| Сертификация | CE, ISO |
2450 Дж против типичных многовольтных генераторов: При 35 кВ с 4 мкФ XHHV535-4T производит до 20% больше энергии разряда, чем многовольтные устройства при сопоставимых настройках. Эта дополнительная энергия напрямую преобразуется в более громкие акустические сигнатуры в точке неисправности — критически важно для определения высокоомных неисправностей, где слабые разряды иначе необнаружимы на поверхности.
Панельные органы управления — разработаны для мышечной памяти
Расположение органов управления XHHV535-4T следует логической последовательности работы слева направо, что сокращает время обучения и уменьшает количество ошибок оператора в полевых условиях:
| Управление / Индикатор | Функция |
|---|
| Амперметр / Вольтметр | Двойные аналоговые измерительные приборы класса 2,5 — левый амперметр показывает ток на стороне низкого напряжения, правый вольтметр отображает выходное напряжение ВН в реальном времени в кВ |
| Индикатор нуля (желтый) | Загорается, когда ручка регулировки напряжения находится в нулевом положении — кнопка «Пуск» эффективна только при включенном индикаторе |
| Индикатор ВН (красный) | Загорается при активном выходном напряжении ВН — служит визуальным предупреждением для всего персонала в зоне испытаний |
| Индикатор питания (зеленый) | Подтверждает наличие входного напряжения 220 В переменного тока после включения главного выключателя питания |
| Переключатель режимов | Трехпозиционный поворотный переключатель: Испытание постоянным напряжением · Одиночный импульс · Автоматический цикл |
| Кнопка «Пуск» | Включает выход ВН — эффективна только в нулевом положении (блокировка запуска в нулевом положении). Подтягивает пусковое реле при нажатии |
| Кнопка «Стоп» | Немедленно отключает выход ВН, отпускает пусковое реле и запускает автоматический разряд конденсатора — нажмите при любом признаке ненормальной работы |
| Ручка регулировки напряжения | Плавно регулируется от 0 до 35 кВ — вращение по часовой стрелке увеличивает выходное напряжение. Должна быть возвращена в ноль перед каждым циклом запуска |
Интегрированная архитектура системы
- Источник постоянного высокого напряжения: Встроенный повышающий трансформатор и выпрямитель, обеспечивающие чистый выход постоянного тока от 0 до 35 кВ без внешнего источника питания ВН
- Конденсатор накопления энергии: Выделенный конденсатор 4 мкФ, согласованный с выходным каскадом 35 кВ для оптимальной плотности энергии и времени разряда
- Узел разрядного шара: Прецизионно обработанный разрядный зазор в экранированном корпусе, обеспечивающий контролируемые, воспроизводимые характеристики импульса для каждого цикла разряда
- Схема автоматического разряда: При команде «Стоп» или потере питания внутренний конденсатор автоматически разряжается через безопасный резистор разряда — вольтметр падает до нуля, подтверждая безопасное состояние перед отключением кабеля
Стандартный рабочий процесс поиска неисправностей с XHHV535-4T
- Предварительное определение местоположения: Подключите локатор повреждений кабеля TDR (серия XZH TEST 502) для определения приблизительного расстояния до неисправности. Встроенный модуль выборки формы волны 4T обеспечивает чистый сигнал запуска Q9 для синхронизированного получения данных TDR
- Установка режима: Выберите режим «Автоматический цикл» для акустико-магнитного определения местоположения или «Испытание постоянным напряжением» для предварительной проверки изоляции перед ремонтом
- Проверка нуля и запуск: Убедитесь, что горит желтый индикатор нуля, нажмите «Пуск», затем увеличьте напряжение до целевого уровня импульса с помощью ручки регулировки напряжения
- Точное определение местоположения: В режиме «Автоматический цикл» 4T выдает разряды 2450 Дж каждые ~5 секунд. Используйте акустико-магнитный индикатор (XHDD503) вдоль предварительно локализованного участка кабеля для улавливания звука разряда и электромагнитных сигналов, сужая поиск до точного места неисправности
- Остановка и разряд: Нажмите «Стоп» — 4T автоматически отключает выход ВН и разряжает внутренний конденсатор. Убедитесь, что вольтметр показывает ноль, прежде чем отключать выходные кабели
Меры предосторожности — операции с напряжением 35 кВ
- Напряжение 35 кВ является смертельным — только квалифицированные специалисты по высоковольтным установкам могут эксплуатировать это оборудование
- Желтый индикатор нуля должен гореть перед нажатием кнопки «Пуск» — это обязательная блокировка безопасности
- Не прикасайтесь к выходным кабелям, разрядному стержню или любым высоковольтным соединениям, пока горит красный индикатор ВН
- Немедленно нажмите «Стоп» при обнаружении аномальных показаний приборов, звуков искрения или запаха гари
- Всегда проверяйте, что вольтметр вернулся к нулю и автоматический разряд завершен, прежде чем приближаться к зоне испытаний или отключать кабели
- Подключите заземляющий терминал устройства к контуру заземления станции перед подачей напряжения — никогда не работайте без проверенного заземления
▎Часто задаваемые вопросы
В: Как высоковольтный генератор импульсов работает при обнаружении неисправностей кабеля?
Генератор импульсов подает высоковольтный импульс в неисправный кабель, создавая контролируемую высоковольтную дугу в точке неисправности. Эта дуга создает как акустический сигнал (громкий стук, обнаруживаемый наземными микрофонами), так и электромагнитный импульс (обнаруживаемый индуктивным приемником). Комбинируя время прибытия акустического и электромагнитного сигналов, операторы могут точно определить место неисправности — метод, известный как акустико-магнитная синхронизация.
В: Какой диапазон напряжения следует выбирать для различных типов кабелей?
Выбор напряжения в качестве общего руководства следует номинальному рабочему напряжению кабеля. Для кабелей низкого напряжения (до 1 кВ) используйте диапазон 8 кВ или 12 кВ. Для распределительных кабелей среднего напряжения (6-15 кВ) подходит диапазон 16 кВ. Для высоковольтных силовых кабелей (35 кВ и выше) используйте диапазон 32 кВ. Всегда сверяйтесь со спецификациями максимального испытательного напряжения производителя кабеля и обеспечивайте соблюдение всех безопасных расстояний во время работы с высоким напряжением.
В: Какие меры предосторожности необходимо соблюдать при работе с генератором импульсов?
Испытания высоковольтным генератором импульсов требуют строгих протоколов безопасности. Всегда проверяйте, что кабель полностью обесточен и изолирован от всех источников питания перед подключением. Установите минимальный радиус безопасности 5 метров вокруг зоны испытаний с предупреждающими знаками. Весь персонал должен использовать соответствующее СИЗ, включая одежду с защитой от дуги, высоковольтные изолирующие перчатки и диэлектрические бахилы. Встроенные функции безопасности — автоматический разряд при отключении питания, аварийная остановка и блокировка нулевого напряжения — обеспечивают дополнительные уровни защиты, но никогда не должны заменять надлежащие процедуры безопасности.
В: Каково преимущество нескольких уровней энергии (Джоулей) на этом устройстве?
Различные уровни энергии служат разным диагностическим целям. Низкие уровни энергии (например, 864 Дж–1024 Дж) идеально подходят для первоначального подтверждения неисправности и поиска высокоомных неисправностей, где избыточная энергия может усугубить повреждение кабеля. Средняя энергия (1225 Дж–2048 Дж) обеспечивает оптимальную силу акустического сигнала для большинства обычных точечных определений неисправностей. Высокая энергия (2450 Дж+) предназначена для очень длинных кабелей, глубоко залегающих участков или высокоомных неисправностей, требующих более сильной генерации дуги для создания обнаруживаемой акустической сигнатуры. Трехуровневый выбор позволяет операторам настраивать выходную мощность в соответствии с условиями эксплуатации.
В: Какая гарантия и поддержка включены в этот генератор импульсов?
Стандартная гарантия 12 месяцев на производственные дефекты с пожизненной технической поддержкой. Сертификация CE и ISO 9001:2015. Каждое устройство включает генератор импульсов, высоковольтный выходной кабель, заземляющий кабель, разрядный стержень, руководство пользователя и защитное транспортное решение. Установка на месте, ввод в эксплуатацию и обучение операторов по безопасности доступны по запросу. Запасные части, включая разрядные зазоры, конденсаторы и высоковольтные диоды, имеются на складе для быстрой замены.
