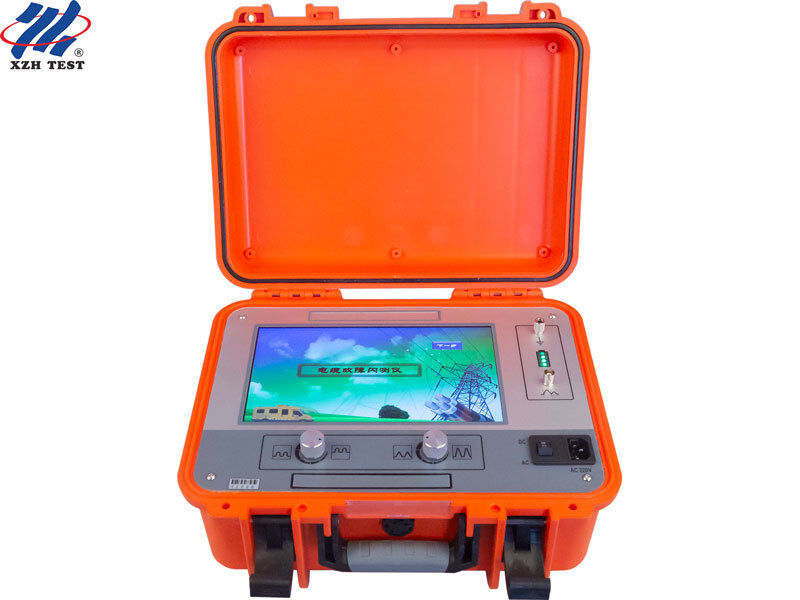

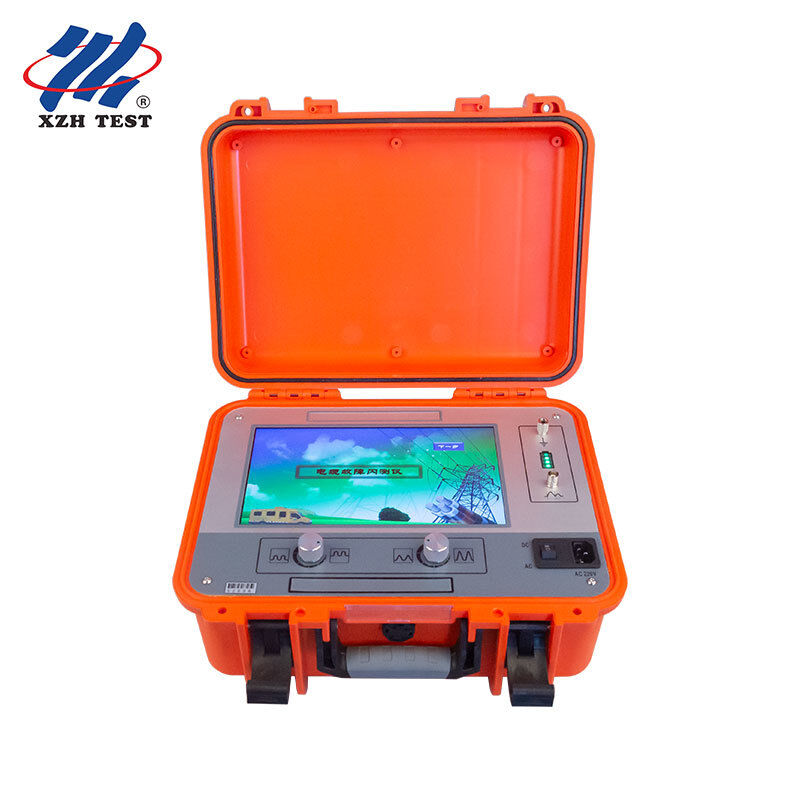

Компактный, готовый к полевым условиям, для работы одним человеком.Локатор повреждений кабеля XHGG501D TDR весит менее 5 кг, загружается за секунды и работает от встроенной литиевой батареи — никакого генератора, никакого помощника, никакой задержки на настройку. От задней части служебного фургона до трассировки в реальном времени менее чем за 2 минуты.
XHGG501D — это портативный предварительный локатор повреждений кабеля на основе TDR, предназначенный для быстрой диагностики на месте. Благодаря 10-дюймовому сенсорному ЖК-дисплею, реальной выборке 100 МГц и централизованному управлению на базе однокристального микроконтроллера он устраняет сложность, связанную с приборами лабораторного класса. Операторы подключают тестовые провода, выбирают предустановленный диапазон и нажимают «Пуск» — прибор автоматически получает, выбирает и обрабатывает форму сигнала для определения расстояния до повреждения. Поддерживая методы выборки низковольтных импульсов и пробоя, XHGG501D охватывает повреждения с низким сопротивлением, обрывы, короткие замыкания, утечки с высоким сопротивлением и пробои с высоким сопротивлением на силовых кабелях, кабелях управления, коммуникационных кабелях и проводке уличного освещения. Встроенный в защитный корпус IP54 и питающийся от сменной в полевых условиях литиевой батареи, он является предпочтительным прибором для бригад технического обслуживания коммунальных служб, электромонтажных подрядчиков и инженеров сервисной службы, которым требуются надежные результаты без необходимости длительного обучения.
От фургона до трассировки — менее чем за 2 минуты
Большинство локаторов повреждений кабеля предполагают контролируемую среду: стабильное питание, рабочий стол и обученного оператора, у которого есть время на настройку. XHGG501D предполагает обратное — промокшую от дождя траншею в 17:30, угасающий дневной свет и бригаду, ожидающую разрешения. Вот как выглядит типичное развертывание:
⏱
0:00
Извлечь из автомобиля. Нет цикла прогрева, нет процедуры калибровки.
🔌
0:30
Подключить тестовые провода. Кабели Single-Q и Dual-Q подключаются напрямую — без блока адаптера.
📱
0:45
Включить питание. Встроенная литиевая батарея — никакого генератора, никакого удлинителя. Сенсорный экран готов к работе.
📊
1:15
Выбрать предустановленный диапазон. 300 м, 1 км, 3 км или 16 км. Одно касание.
✅
1:45
Отображается расстояние до повреждения. Автоматический анализ отмечает точку изгиба формы сигнала. Расстояние до повреждения в метрах.
Никакого ноутбука. Никакого внешнего программного обеспечения. Никакого специального обучения. Прибор выполняет основную работу — оператор считывает расстояние и направляет бригаду землекопов.
Что означает 10-дюймовый сенсорный дисплей в полевых условиях
Многие «портативные» тестеры повреждений кабеля поставляются с 4,3-дюймовым или 5-дюймовым резистивным экраном, который требует стилуса и рассчитан на освещение в помещении. XHGG501D использует полноразмерный 10-дюймовый TFT ЖК-дисплей — того же класса, что и на планшетных компьютерах — с сенсорным управлением, которое работает даже в перчатках. Это не просто вопрос эстетики:
Полная видимость формы сигнала: На 5-дюймовом экране форма сигнала дальнего диапазона сжимается до такой степени, что пик отражения повреждения имеет ширину всего в несколько пикселей. На 10-дюймовом дисплее с данными выборки 100 МГц операторы могут визуально определить точку изгиба повреждения, не полагаясь исключительно на алгоритм автоматического анализа. Когда алгоритм отмечает пограничное отражение — что часто встречается на старых кабелях с несколькими соединениями — оператор может визуально подтвердить или отменить автоматическое считывание.
Двухрежимное управление: Сенсорный экран для быстрой навигации по меню и предустановкам; физические кодированные кнопки для точного позиционирования курсора при измерении формы сигнала повреждения. Два оператора могут работать одновременно — один навигирует, другой измеряет — на сложных трассах с множественными повреждениями.
Читаемость при солнечном свете с антибликовым покрытием: Промышленный ЖК-дисплей со светодиодной подсветкой поддерживает яркость 280 нит. Работает при прямом солнечном свете на наружных подстанциях и в придорожных шкафах без солнцезащитного козырька.
Выборка 100 МГц — в реальном времени, а не интерполированная
XHGG501D выполняет выборку с реальной частотой 100 МГц — 100 миллионов точек данных в секунду — без программной интерполяции. Это важно на коротких расстояниях: при тестировании кабеля длиной 300 м с узким импульсом 0,1 мкс прибор обеспечивает минимальное разрешение 0,5 м, что достаточно для различения повреждения на соединении кабеля от повреждения внутри самого соединения. Система автоматического выбора диапазона непрерывно регулирует усиление и глубину выборки, захватывая отраженный импульс независимо от того, прибывает ли он через 0,2 мкс (повреждение в ближней зоне) или через 80 мкс (повреждение в дальней зоне). В сочетании со слепой зоной ≤ 20 м — одной из лучших в своем классе — XHGG501D надежно обнаруживает повреждения от выходных клемм наружу.
Основные характеристики
| Параметр |
Значение |
Примечания |
| Частота дискретизации |
100 МГц |
Реальная аппаратная дискретизация, без интерполяции |
| Минимальное разрешение |
0,5 м |
При импульсе 0,1 мкс в диапазоне 300 м |
| Диапазон тестирования |
≤ 16 км |
Предустановки: 300 м / 1 км / 3 км / 16 км |
| Слепая зона тестирования |
≤ 20 м |
Надежное обнаружение от выходных клемм |
| Ошибка измерения |
≤ ±(0,5%*L+1м) |
L = тестируемая длина кабеля |
| Длительность импульса |
0,1 мкс / 2 мкс |
Узкий импульс для ближней зоны, широкий импульс для дальней зоны |
| Методы тестирования |
Импульс НН + пробой |
Двойной режим охватывает полный спектр повреждений |
| Дисплей |
10-дюймовый TFT ЖК-дисплей |
Двойное управление: сенсорный экран + кодированные кнопки |
| Платформа |
Централизованное управление на базе микроконтроллера |
Одночиповая архитектура для надежности |
| Аккумулятор |
Встроенный литий-ионный |
Автономная работа, сменный в полевых условиях |
| Вход питания |
Переменный ток 220 В ± 10% |
Зарядка от сети и прямая работа |
| Защита |
IP54 |
Пылезащищенный, брызгозащищенный корпус |
| Рабочая температура |
-20℃~+60℃ |
Полный диапазон наружных температур |
| Относительная влажность |
<90% |
Без конденсации |
| Соответствие |
CE, ISO |
|
Комплектация
| Предмет |
Кол-во |
Предмет |
Кол-во |
| Локатор повреждений кабеля (основной блок) |
1 |
Кабель Single-Q (1,5 м) |
1 |
| Кабель Dual-Q (2 м) |
1 |
Сэмплер |
1 |
| Кабель питания (1,8 м) |
1 |
Предохранитель |
1 |
| Заземляющий провод |
1 (опционально) |
Руководство пользователя |
1 |
|
Список компонентов прибора
|
|
название
|
количество
|
|
название
|
количество
|
|
|
Предварительный локатор повреждений кабеля
|
1
|
|
Линия Single Q
|
1
|
|
|
Линия Double Q
|
1
|
|
сэмплер
|
1
|
|
|
кабель питания
|
1
|
|
Предохранитель
|
1
|
|
|
Заземляющий провод
(опционально)
|
1
|
|
|
|
|
XHGG501D в обзоре — две стороны одного инструмента
|
Это объявление — портативный полевой ракурс |
Альтернативное объявление — ракурс системы входа |
| Основной фокус |
Быстрое развертывание одним человеком, от фургона до трассировки менее чем за 2 минуты |
Первоначальные инвестиции в тестирование повреждений кабеля, общая стоимость владения |
| Визуальная тема |
Ярко-оранжевый — готовность к полевым условиям, видимость |
Зеленый — доступность, низкий барьер для входа |
| Лучше всего подходит для |
Бригады технического обслуживания коммунальных служб, подрядчики сервисной службы |
Небольшие коммунальные службы, электромонтажные подрядчики, расширяющие спектр услуг |
| Акцент на контенте |
Скорость развертывания, преимущества 10-дюймового дисплея в полевых условиях, реальная выборка 100 МГц |
Сравнение продуктовой линейки, анализ стоимости одного теста, путь обновления |
Запросить коммерческое предложение — или узнать о демонстрационном устройстве для оценки вашей полевой бригадой.
