Устройство трассировки кабельных трасс XHLJ504L, звуковая частота 100 Вт для обнаружения подземных кабельных трасс и измерения глубины залегания

Устройство трассировки кабельных трасс XHLJ504L, звуковая частота 100 Вт для обнаружения подземных кабельных трасс и измерения глубины залегания

Детали продукта:

Место происхождения:	Китай
Фирменное наименование:	XZH TEST
Сертификация:	CE/ISO
Номер модели:	XHLJ504L

Подробная информация

Место происхождения:

Китай

Фирменное наименование:

XZH TEST

Сертификация:

CE/ISO

Номер модели:

XHLJ504L

Выделить:

High Light

Выделить:

Трассировка аудиочастотного маршрута 100 Вт

Обнаружение трассы подземного кабеля

Измерение глубины залегания с защитой от помех

Trading Information

Количество мин заказа:

XZH Тест

Упаковывая детали:

Деревянная упаковка

Время доставки:

5-8 рабочих дней

Условия оплаты:

T/T

Поставка способности:

2000 единиц в год

Характер продукции

Проектировано для команд по проектированию и планированию подземных кабелей

️ Команды по картографированию активов коммунальных услугКарта устройств подземных кабелей для ГИС-документации и планирования сети

Экспедиции по раскопкам и строительствуПрежде чем копать, выясните, где проложены кабели и насколько глубоко они зарыты, чтобы избежать повреждения кабеля.

Проверка установки кабеляПроверить, как построенные кабельные пути и глубины захоронения соответствуют спецификациям проектирования

Обзор продукции

ВXHLJ504L кабельный трассировщикэто специализированный прибор для обнаружения подземных кабелей, предназначенный для ответа на принципиально иной вопрос, чем идентификаторы кабелей:Не какой кабель, а КОГДА проходит кабель?Используя высокомощную технологию передачи аудиочастот 100 Вт и электромагнитную индукционную приемную технологию,Эта система точно определяет расположение подземных кабелей и глубину захоронения в определенных районах поиска, что позволяет безопасно планировать раскопки., точное картографирование коммунальных услуг и проверка установки.

🔍 Прослеживатель кабельного маршрута против идентификатора кабеляА.идентификатор кабеля"КАКИЙ кабель мы ищем?" среди нескольких кабелей в определенной точке.трассировщик кабельного маршрута"Где этот кабель проходит под землей?" специально построен для команд, которым необходимо составить карту подземных кабельных путей перед раскопками или документировать коммунальные активыЕго мощность 100 Вт обеспечивает проникновение сигнала через почву для надежного обнаружения на глубине.

Основные характеристики

Номер модели

XHLJ504L

Частота выхода

Частота звука

Выходной сигнал

Периодическая, 0~50 Впп

Выходная мощность

100 Вт (высокая мощность)

Выходной ток

0~2A

Силовое питание

Переменная частота 220В (± 10%), 50Гц (± 5%)

Режим приема

Электромагнитная индукция

Сертификация

CE / ISO

Бренд

ТЕСТ XZH

Производство

Китай

Компоненты системы

Система отслеживания кабельного маршрута XHLJ504L состоит из двух основных компонентов, работающих в унисон:

Компонент

Функция

Передатчик маршрутного сигнала

Создает высокопроизводительные звуковые частотные сигналы, вводимые в целевой кабель.Сильная антиинтерферентная способность обеспечивает стабильную и надежную работу.

Приемник (кабельный детектор погрешности)

Ручная установка с электромагнитной индукционной сенсорной системой, которая обнаруживает передаваемый сигнал над землей.Позволяет операторам отслеживать маршрут кабеля и измерять глубину захоронения, следуя изменениям силы сигнала.

Ключевые особенности

Выход высокопроизводительной аудиочастоты мощностью 100 Вт для сильного проникновения сигнала через почву и тротуар
Периодический выходный сигнал 0 ~ 50 Впп обеспечивает четкое, различимое распознавание
Электромагнитный индукционный приемный режим позволяет отслеживать кабели без контакта над землей
Прочная конструкция для надежной работы в полевых условиях
Сильная антиинтерференционная способность обеспечивает стабильную работу вблизи другой электрической инфраструктуры
Оборудование и оператор для защиты от перенапряжения, открытой цепи и короткого тока
Точное и быстрое отслеживание кабельных маршрутов сокращает время обследования и улучшает точность картографирования
Подходит для обнаружения как расположения кабельного пути, так и глубины захоронения в вероятных областях кабеля

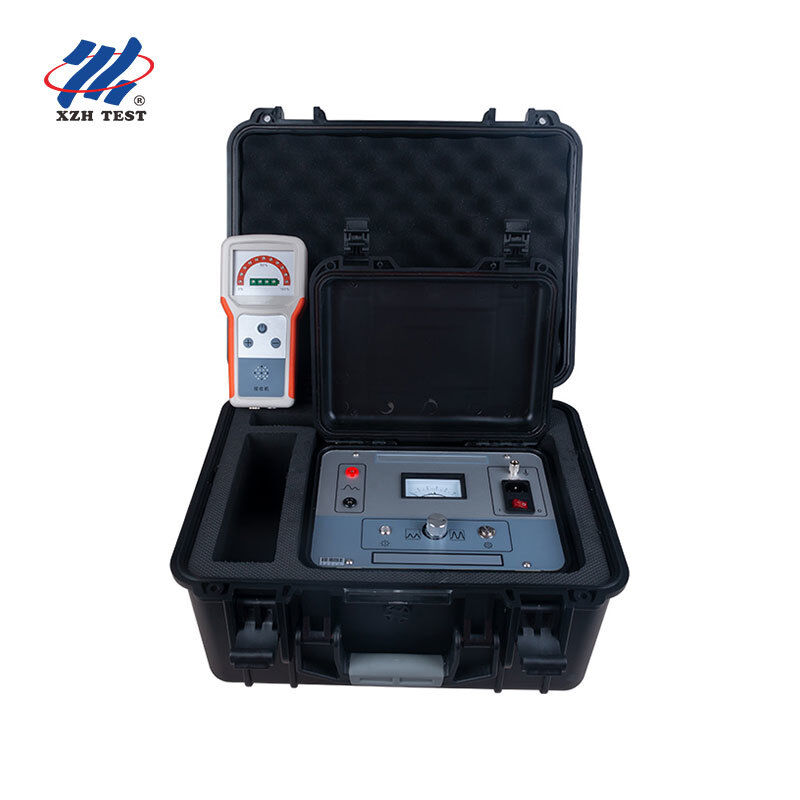

Изображение продукта

Часто задаваемые вопросы

Вопрос 1: Для кого разработан XHLJ504L и какую проблему он решает?

XHLJ504L предназначен для подпольных кабельных картографических команд, команд по планированию строительства и управлению активами коммунальных услуг, которым необходимо найти кабельные маршруты и глубины захоронения до раскопок.В отличие от идентификаторов кабелей, которые определяют, "какой кабель какой" среди пучков, XHLJ504L отвечает "куда идет этот кабель?"Это имеет решающее значение для предотвращения случайных ударов кабеля во время копания, документирование коммунальных активов для ГИС-систем и проверка того, что вновь установленные кабели соответствуют проектным спецификациям.

Вопрос 2: Чем XHLJ504L отличается от идентификатора кабеля (например, XHSB505B/XHSB505DS)?

Продукты служат дополнительным, но различным целям:Идентификаторы кабеля(XHSB505B/XHSB505DS) определить, какой конкретный кабель вы ищете, когда много идентичных кабелей присутствуют в одном местеСледовые кабельных путей(XHLJ504L) проследить подземный путь и измерить глубину захоронения кабеля, который вы уже знаете, они отвечают: "Куда этот кабель ведет?".XHLJ504L использует высокопроизводительную аудиочастоту передачи мощностью 100 Вт, предназначенную для проникновения в почвуКоманды обычно используют маршрутный трейсер для подземного картографирования и идентификатор для выбора кабеля в точках подключения.

Вопрос 3: На какой глубине XHLJ504L может обнаружить подземные кабели?

Выходная мощность XHLJ504L в 100 Вт с прерывистым звуковым сигналом частоты 0 ~ 50 Впп обеспечивает сильное проникновение в почву для надежного отслеживания кабельного маршрута и измерения глубины захоронения.Фактическая глубина обнаружения зависит от условий почвыЭлектромагнитный режим приема с индукцией позволяет операторам обнаруживать сигнал над землей без физического контакта с кабелем,обеспечивает эффективную съемку всей вероятной области кабеля;.

Q4: Может ли это устройство работать в районах с электрическими помехами?

Да, XHLJ504L обладает сильной анти-интерференционной способностью, специально разработанной для работы вблизи электрической инфраструктуры.Периодическая частота звука создает отличительный сигнал, который приемник может отличить от фонового электрического шумаВ сочетании с высокопроизводительной мощностью 100 Вт система обеспечивает надежное обнаружение даже в электрически шумных условиях, таких как подстанции, городские кабельные коридоры и промышленные зоны.

Q5: Какие защитные элементы встроены в передатчик?

Передатчик XHLJ504L включает в себя комплексную защиту: защита от перенапряжения предотвращает повреждение от чрезмерного потребления тока;защита от открытой цепи обеспечивает защиту выходной ступени при отсутствии загрузкиВ сочетании с прочной конструкцией против вибраций,Эти характеристики обеспечивают надежную длительную работу в сложных условиях полевых условий..

О XZH TEST

XZH TEST - профессиональный производитель, специализирующийся на тестировании кабелей, обнаружении неисправностей и диагностических решениях для энергетических компаний, электрических подрядчиков и промышленных клиентов по всему миру.С широкой линейкой продуктов, включая идентификаторы кабелейXZH TEST предоставляет надежное полевое оборудование, предназначенное для самых требовательных профессиональных приложений.

Свяжитесь с нами сегодня для индивидуального решения, адаптированного к вашим потребностям в отслеживании кабельных маршрутов и подземных картах.
