Кабельный спайкер XHZS506S, двойной пистолет для деструктивной проверки кабеля, зажим 30–150 мм с беспроводным пультом дистанционного управления

Кабельный спайкер XHZS506S, двойной пистолет для деструктивной проверки кабеля, зажим 30–150 мм с беспроводным пультом дистанционного управления

Детали продукта:

Место происхождения:	Китай
Фирменное наименование:	XZH TEST
Сертификация:	CE/ISO
Номер модели:	XHZS506S

Подробная информация

Место происхождения:

Китай

Фирменное наименование:

XZH TEST

Сертификация:

CE/ISO

Номер модели:

XHZS506S

Выделить:

High Light

Выделить:

Проверка кабеля с двойным оружием

Беспроводное дистанционное управление проникновением в стену

Аккумулятор AC/DC 30-150 мм сцепление

Trading Information

Количество мин заказа:

1 единица

Цена:

Подлежит обсуждению

Упаковывая детали:

Деревянная упаковка

Время доставки:

5-8 рабочих дней

Условия оплаты:

T/T.

Поставка способности:

2000 UNIT/Год

Характер продукции

🎯 Финальная проверка безопасности — подтверждение состояния кабеля перед резкой

🪚 Бригады по резке кабелейАбсолютная физическая проверка того, что выбранный кабель действительно обесточен перед распиловкой

🚧 Строительные и миграционные бригадыОбязательный этап безопасности между идентификацией кабеля и его резкой

🛡️ Инспекторы по соблюдению техники безопасностиОбеспечение нулевых инцидентов с резкой под напряжением с помощью протокола разрушительной проверки

Обзор продукта

Кабельный пробойник XHZS506S выполняет принципиально иную функцию, чем идентификаторы кабелей и трассировщики маршрутов — это последний рубеж обороны перед резкой кабеля. В то время как идентификаторы кабелей (XHSB505B/DS) отвечают на вопрос «какой кабель?», а трассировщики маршрутов (XHLJ504L) — «куда он идет?», кабельный пробойник отвечает на самый критический вопрос на рабочей площадке: «Действительно ли этот кабель ОБЕСТОЧЕН?»

Путем механического прокола XHZS506S создает точку короткого замыкания, обеспечивающую абсолютное физическое подтверждение: если кабель находится под напряжением, он взорвется при проколе; если нет, никакой реакции не произойдет. Этот метод разрушительной проверки является единственным надежным способом подтверждения состояния кабеля перед резкой и представляет собой обязательный протокол безопасности при строительстве, обслуживании и миграции силовых кабелей.

⚠️ Критическая роль в обеспечении безопасности рабочего процесса с кабелями

Кабельный пробойник XHZS506S позиционируется как ФИНАЛЬНЫЙ этап полного протокола безопасности: Шаг 1: Используйте идентификатор кабеля (XHSB505B/DS) для определения целевого кабеля. Шаг 2: Используйте трассировщик маршрута (XHLJ504L) для подтверждения трассы кабеля. Шаг 3: Используйте кабельный пробойник (XHZS506S) для разрушительной проверки — абсолютного подтверждения того, что выбран правильный кабель и его безопасно резать. Ни один другой прибор не может обеспечить такой уровень физической уверенности.

Основные характеристики

Номер модели

XHZS506S

Конфигурация пистолета

Два корпуса пистолета (2 стрелка)

Мощность

1,5 кВА (кратковременная импульсная)

Диаметр зажима

φ30-150 мм

Дистанционное управление

>10 м (с возможностью проникновения через стену)

Длина управляющего кабеля

5 метров (проводной)

Источник питания

Зарядка от сети 220 В переменного тока/50 Гц; батарея более 10 часов

Контроллер

270×230×120 мм, 2,5 кг

Вес полного комплекта

15,5 кг (двойной пистолет 506Y)

Размеры

470×380×210 мм

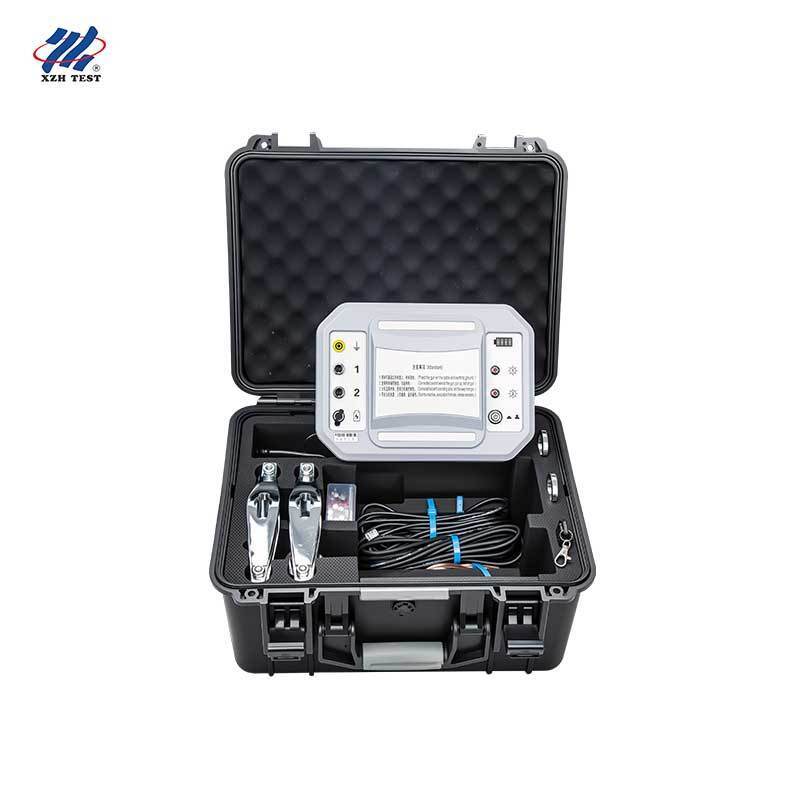

Компоненты системы

Контроллер: Управляет процессом прокола кабеля с индикатором заряда батареи в реальном времени и мониторингом двойного выхода
Пульт дистанционного управления: Кнопки A/B соответствуют выходам 1/2 — беспроводное управление с радиусом действия более 10 м и возможностью проникновения через стену
Пули: Четыре уровня мощности (черный/самый маленький, синий/маленький, желтый/средний, красный/большой) для различных номинальных напряжений кабелей
Гвозди: Размеры по диаметру кабеля (PS27C8 до PS52C8) для точного прокола кабелей диаметром от 30 до 100 мм
Двойные стрелки: Два корпуса пистолета обеспечивают эффективный прокол даже при неидеальных углах установки — по крайней мере один создает короткое замыкание
Заземляющий бур и провод: Создает точку заземления при ее отсутствии на объекте для соблюдения надлежащего протокола безопасности

Руководство по выбору гвоздей

Диаметр кабеля	30 мм	40 мм	50 мм	60 мм	70 мм	80 мм	90 мм	100 мм
Спецификация гвоздя	PS27C8	PS37C8	PS47C8	PS52C8	См. технические характеристики

Выбор мощности пули

Спецификация	Черный	Синий	Желтый	Красный	Рекомендация
Уровень мощности	Самый маленький	Маленький	Средний	Большой	≤35 кВ: Желтый (S1) >35 кВ: Красный (S1, 6,8×11 мм)

Стандартная комплектация: 50 патронов S1 красных пуль + 50 гвоздей PS57C8.

Ключевые особенности

Конструкция с двумя пистолетами обеспечивает эффективную работу — по крайней мере один корпус пистолета создает точку короткого замыкания даже при неидеальных углах
Двойная система управления: проводная (кабель 5 м) + беспроводной пульт (более 10 м, проникновение через стену) для максимального безопасного расстояния оператора
Универсальное питание: зарядка от сети 220 В переменного тока со встроенной литиевой батареей, обеспечивающей более 10 часов непрерывной работы в полевых условиях
Широкий диапазон зажима φ30-150 мм охватывает подавляющее большинство диаметров силовых кабелей, встречающихся в полевых условиях
1,5 кВА кратковременной импульсной мощности для надежного прокола без избыточного потребления энергии
Четыре уровня мощности пуль (черный/синий/желтый/красный), соответствующие номинальным напряжениям кабелей, для точного управления
Несколько спецификаций гвоздей (PS27C8-PS52C8) обеспечивают правильную глубину прокола для каждого диаметра кабеля
Компактная и легкая конструкция (15,5 кг в комплекте) со встроенным кейсом для переноски для мобильности в полевых условиях

Интерфейс эксплуатации

Часто задаваемые вопросы

В1: Кому нужен кабельный пробойник и какое место он занимает в рабочем процессе?

Кабельный пробойник необходим любой бригаде, которая режет силовые кабели — строительным бригадам, бригадам технического обслуживания и специалистам по миграции кабелей. Это ФИНАЛЬНЫЙ пункт проверки безопасности в рабочем процессе идентификации кабеля: после того, как идентификатор кабеля (например, XHSB505B/DS) определит целевой кабель, а трассировщик подтвердит его трассу, кабельный пробойник обеспечивает абсолютное физическое подтверждение того, что кабель обесточен, прежде чем начнется какая-либо резка. Этот трехэтапный протокол исключает риск случайной резки кабелей под напряжением, которая может привести к смертельным травмам, повреждению оборудования и длительным отключениям электроэнергии.

В2: Чем кабельный пробойник отличается от идентификатора кабеля?

Идентификатор кабеля — это НЕРАЗРУШАЮЩИЙ прибор, который использует электромагнитные сигналы для определения искомого кабеля среди множества других — он обеспечивает электронную идентификацию. Кабельный пробойник — это РАЗРУШАЮЩЕЕ устройство, которое физически прокалывает кабель для подтверждения его состояния механическим способом. Если кабель находится под напряжением, прокол создает взрывное короткое замыкание (подтверждая, что его опасно резать); если обесточен, ничего не происходит (подтверждая безопасность). Кабельный пробойник обеспечивает окончательное физическое подтверждение, которое не могут предоставить электронные приборы, что делает его обязательным финальным шагом перед любой операцией по резке кабеля.

В3: Почему у XHZS506S два корпуса пистолета?

Конструкция с двумя пистолетами (сдвоенный стрелок) обеспечивает резервирование для безопасности: даже когда углы установки не являются идеальными 60 градусами из-за ограниченного пространства в загруженных кабельных траншеях, по крайней мере один корпус пистолета успешно создаст точку короткого замыкания. Эта конструкция исключает риск отказа однопистолетной системы правильно проколоть кабель из-за ограничений в позиционировании. Оба пистолета могут работать независимо через контроллер с двойным выходом (Выход 1 и Выход 2) с отдельными индикаторами и кнопками беспроводного пульта A/B.

В4: Как беспроводной пульт дистанционного управления повышает безопасность?

Беспроводной пульт дистанционного управления (радиус действия более 10 м, возможность проникновения через стену) позволяет оператору находиться на безопасном расстоянии при инициировании прокола. Это критически важно, поскольку если кабель окажется под напряжением, прокол создаст сильное короткое замыкание, которое может травмировать любого поблизости. Функция проникновения через стену означает, что оператор может находиться даже в отдельной комнате или за защитным барьером. В сочетании с 5-метровым проводным кабелем управления в качестве резерва, эта двойная возможность дистанционного управления обеспечивает максимальную возможную безопасность оператора на самом опасном этапе работы с кабелем.

В5: Как выбрать правильную пулю и гвоздь для разных кабелей?

Выбор гвоздя зависит от диаметра кабеля: PS27C8 для 30 мм, PS37C8 для 40 мм, PS47C8 для 50 мм и PS52C8 для 60 мм кабелей. Выбор пули зависит от напряжения кабеля: используйте S1 Yellow (средняя мощность) для кабелей с номинальным напряжением до 35 кВ; используйте S1 Red (большая мощность, 6,8×11 мм) для кабелей с номинальным напряжением выше 35 кВ. Стандартная комплектация включает 50 патронов красных пуль S1 и 50 гвоздей PS57C8. Всегда проверяйте правильные характеристики перед эксплуатацией — использование недостаточной мощности может привести к неудачному проколу, а избыточная мощность может вызвать ненужную нагрузку на оборудование.

О XZH TEST

XZH TEST — профессиональный производитель, специализирующийся на решениях для тестирования кабелей, идентификации, обнаружения неисправностей и проверки безопасности для электроэнергетических компаний, строительных бригад и промышленных клиентов по всему миру. Обладая широкой линейкой продуктов, включая идентификаторы кабелей, трассировщики маршрутов, кабельные пробойники и диагностические системы, XZH TEST поставляет надежное критически важное для безопасности полевое оборудование, разработанное для самых требовательных профессиональных применений.

Свяжитесь с нами сегодня, чтобы получить индивидуальное решение по безопасности, адаптированное к вашим требованиям к проверке кабелей.
