Локатор повреждений оболочки кабеля 10 кВ для высоковольтных испытаний|XHHD523L

Name: Локатор повреждений оболочки кабеля 10 кВ для высоковольтных испытаний|XHHD523L
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHD523L
Price: 2,500.00 USD
Availability: InStock

Детали продукта:

Place of Origin:	China
Фирменное наименование:	XZH TEST
Сертификация:	CE/ISO
Model Number:	XHHD523L

Подробная информация

Place of Origin:

China

Фирменное наименование:

XZH TEST

Сертификация:

CE/ISO

Model Number:

XHHD523L

Выделить:

High Light

Выделить:

Локатор повреждений оболочки кабеля 10 кВ

Испытатель высоковольтных кабелей

детектор неисправностей кабельной оболочки

Trading Information

Minimum Order Quantity:

1 Unit

Packaging Details:

wooden packaging

Delivery Time:

5-8 work days

Payment Terms:

T/T

Поставка способности:

2000 единиц в год

Характер продукции

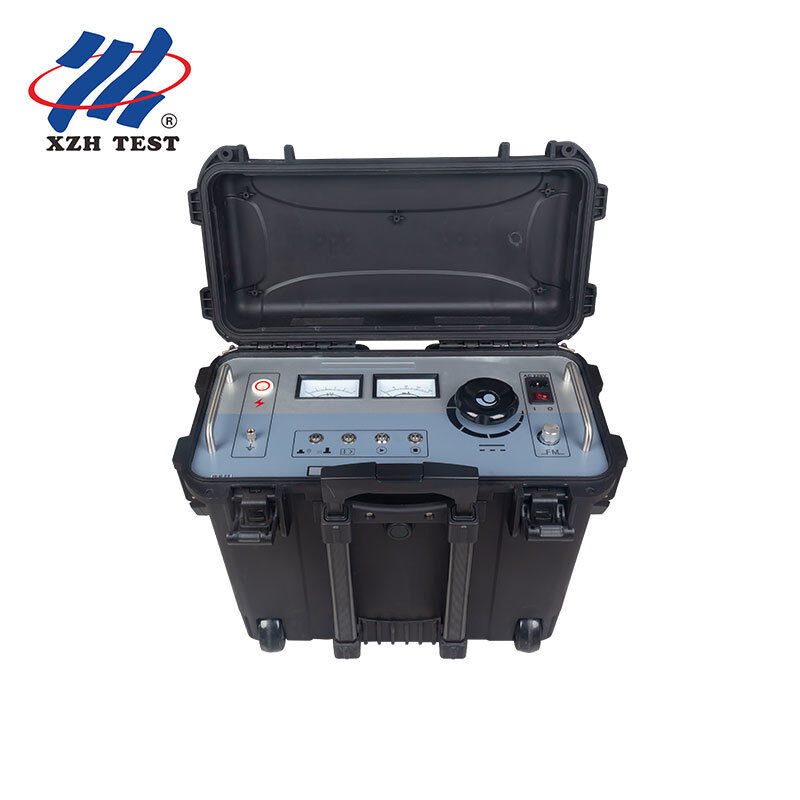

Локатор повреждений оболочки кабеля 10 кВ для высоковольтных испытаний

Обзор продукта

С полным развертыванием трансформации городской сети многие энергоснабжающие бюро, строительные организации и проектные институты впервые сталкиваются с кабелями из сшитого полиэтилена на 110 кВ. Из-за ограничений по времени и недостатка опыта многие кабели не проходят испытание на выдерживаемое напряжение (10 кВ/1 мин).

Большинство наружных оболочек изготавливаются из полиэтилена высокой плотности (HDPE), который проходит заводские испытания на выдерживаемое напряжение 25 кВ/5 мин при токах утечки до десятков мкА. Дефекты после монтажа обычно вызваны внешними повреждениями при прокладке, а эксплуатационные дефекты включают повреждения термитами, проникновение воды в заземляющие коробки, проникновение влаги и снижение сопротивления изоляции.

Наш высоковольтный детектор повреждений наружной оболочки кабеля с выходом 10 кВ соответствует требованиям китайского национального стандарта GB50150-2006, выполняя как испытания на выдерживаемое напряжение, так и локализацию повреждений наружных оболочек кабелей в системах с перекрестными соединениями. Он быстро выявляет скрытые опасности в одножильных и трехжильных высоковольтных кабелях напряжением от 10 кВ до 500 кВ.

Целевые отрасли и области применения

Данное оборудование специально разработано для B2B клиентов в секторе энергетической инфраструктуры:

Энергоснабжающие бюро и операторы сетей — плановое техническое обслуживание и пусконаладочные испытания городских и сельских высоковольтных кабельных сетей
Подрядчики по монтажу и строительству кабелей — приемочные испытания на месте после прокладки и соединения кабелей
Институты электротехники и проектирования — проверка соответствия при проектировании и спецификации проектов
Производители высоковольтных кабелей — контроль качества на заводе и предпродажные испытания
Промышленные предприятия и подстанции — периодические диагностические испытания действующих кабельных систем
Испытательные и сертификационные органы — независимая проверка целостности кабельных систем

Ключевые особенности

Автоматическая защита от перегрузки по току, перенапряжения и перегрева
Защита от нулевого старта для повышения безопасности
Уникальная конструкция саморазряда — высоковольтный выход автоматически обнуляется при отключении
Двойной стрелочный индикатор для тока и напряжения
Переключение между режимами позиционирования и выдерживаемого напряжения одним нажатием кнопки
Отсутствие слепых зон в диапазоне испытаний
Регулируемая чувствительность приемника для точного позиционирования
Функция переключателя защиты от перегрузки по току для обоих режимов

Технические характеристики

Параметр	Значение
Входное напряжение	220 В (±10%), 50 Гц (±2 Гц)
Выходное напряжение	0-10 кВ (прямоугольная волна) регулируемое
Выходной ток	0-200 мА
Выходная мощность	2 кВА
Регулировка частоты	0,2 Гц-5 Гц (регулируемый диапазон)

Часто задаваемые вопросы

Выберите наиболее актуальные вопросы для ваших клиентов из списка ниже:

В1: Какой диапазон напряжения поддерживает этот локатор повреждений оболочки кабеля?

Устройство обеспечивает регулируемый выход прямоугольной волны от 0 до 10 кВ, подходящий для испытаний наружных оболочек кабелей в высоковольтных кабельных системах от 10 кВ до 500 кВ в соответствии со стандартами GB50150-2006.

В2: Может ли это устройство тестировать как одножильные, так и трехжильные высоковольтные кабели?

Да, оно предназначено для комплексного обнаружения неисправностей как в одножильных, так и в трехжильных высоковольтных кабелях в конфигурациях с перекрестными соединениями.

В3: Какие механизмы защиты встроены в локатор?

Локатор оснащен автоматической защитой от перегрузки по току, перенапряжения и перегрева, блокировкой безопасности при нулевом старте и уникальной конструкцией саморазряда, которая автоматически обнуляет высоковольтный выход при отключении питания.

В4: Как функция саморазряда повышает безопасность оператора?

При прерывании или отключении высоковольтного выхода внутренняя схема разряда автоматически снижает остаточное напряжение до нуля, устраняя риск случайного поражения при работе.

В5: Какие типы повреждений оболочки кабеля может обнаружить это оборудование?

Оно выявляет внешние механические повреждения, повреждения термитами, проникновение воды в заземляющие коробки, проникновение влаги, снижение сопротивления изоляции и точно определяет местоположение повреждений вдоль оболочки кабеля.

В6: Соответствует ли это оборудование международным стандартам испытаний?

Оно соответствует китайскому национальному стандарту GB50150-2006 для пусконаладочных испытаний электрооборудования. Для других региональных стандартов (IEC, IEEE) свяжитесь с нашей технической командой для получения рекомендаций по перекрестным ссылкам.

В7: Можно ли регулировать выходную частоту для различных сценариев испытаний?

Да, выходная частота регулируется от 0,2 Гц до 5 Гц, что позволяет операторам оптимизировать сигнал для различных длин кабелей, условий грунта и характеристик повреждений.

В8: Каково минимальное количество заказа и типичное время доставки?

Минимальное количество заказа составляет 1 единицу. Время доставки составляет 5-8 рабочих дней, с деревянной упаковкой для безопасной международной доставки. Крупные заказы могут претендовать на оптовые цены.

В9: Доступно ли обучение или установка на месте?

Мы предоставляем подробные руководства пользователя на английском языке и предлагаем удаленную техническую поддержку. Пусконаладка на месте и обучение операторов могут быть организованы для крупных заказов или соглашений о долгосрочном партнерстве.

В10: Какие гарантийные и сервисные услуги после продажи вы предоставляете?

На все устройства предоставляется стандартная гарантия. Мы поддерживаем наличие критически важных запасных частей и предлагаем оперативную техническую поддержку по электронной почте и удаленную диагностику. Расширенные пакеты гарантии доступны по запросу.
