Локатор подземных кабельных повреждений XHGG502 использует промышленный 12,1-дюймовый сенсорный моноблок и простой интерфейс программного обеспечения для реализации взаимодействия человека и компьютера при тестировании. Используются промышленные интегральные схемы и устройства, встроенная литий-ионная батарея большой емкости, стабильная и надежная, простая в использовании.
Этот тестер кабельных повреждений является специальным прибором для измерения и анализа состояния силовых кабелей и расстояния до места повреждения. Этот тестер кабельных повреждений использует комбинацию современных электронных технологий и компьютерных технологий для реализации фильтрации сигналов, сбора, обработки данных, графического отображения, графического анализа, для завершения измерения скорости кабеля, тестирования длины кабеля, тестирования расстояния до места повреждения кабеля.
Этот локатор кабельных повреждений подходит для низкоомных, коротких замыканий, обрывов и разрывов силовых кабелей, высокочастотных коаксиальных кабелей, кабелей уличного освещения и закопанных проводов из различных материалов с разными сечениями и разными средами, а также для высокоомных утечек и высокоомных пробоев.

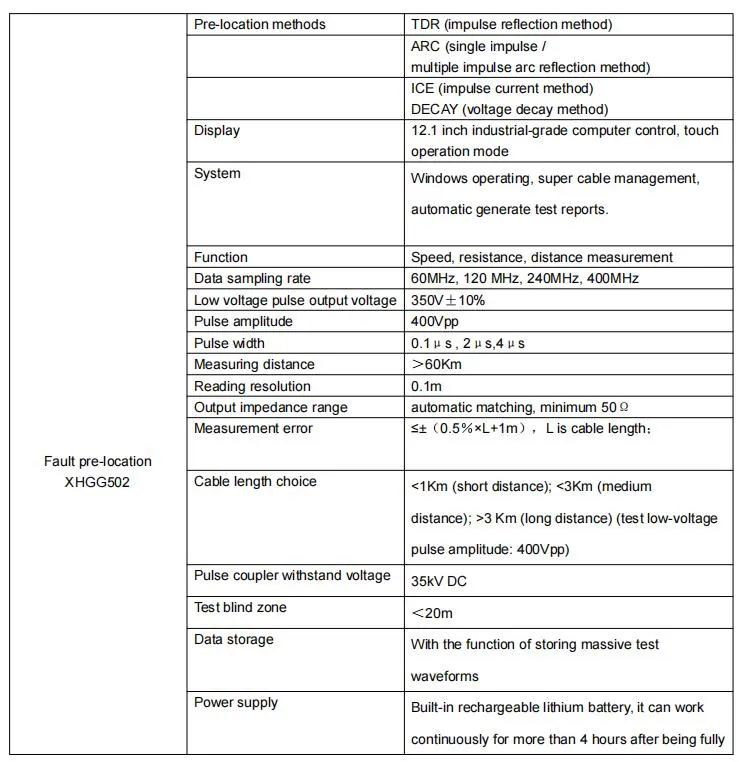

| Название продукта |
Локатор подземных кабельных повреждений (TDR) |
| Модель |
XHGG502 |
| Минимальный объем заказа |
1 единица |
| Основная функция |
Для измерения грубого расстояния до подземных кабельных повреждений |
| Частота дискретизации данных |
60 МГц, 120 МГц, 240 МГц, 400 МГц |
| Диапазон измерения |
>60 км |
| Установленная длина тестируемого кабеля |
<1Km (short distance);<3Km (medium distance);>3 км (дальнее расстояние) |
| Амплитуда импульса |
400 В пик-пик |
| Длительность импульса |
0,1 мкс и 2 мкс |
| Разрешение чтения |
0,1 м |
| Точность системного тестирования |
Менее 0,5 м |
| Выдерживаемое напряжение импульсного соединителя |
38 кВ постоянного тока |
| Условия работы |
температура -25°C~+55°C, относительная влажность 85%, атмосферное давление 750±30 мм рт. ст. |
| Метод измерения |
Метод низковольтных импульсов, метод высоковольтного пробоя, метод множественных импульсов |
Точное и быстрое обнаружение отказа основной изоляции силовых кабелей с уровнями напряжения 35 кВ и ниже; калибровка длины кабеля; грубое измерение расстояния до места повреждения кабеля
Предварительное определение местоположения кабельных повреждений с помощью рефлектометра XHGG502 на основе
метода низковольтных импульсных отражений (TDR),
метода высоковольтного пробоя метода (т.е. ICE, DECAY),
метода импульсных отражений дуги (ARC одиночный выстрел и ARC многократный выстрел)
| Локатор кабельных повреждений |
XHGG502: для измерения расстояния до места повреждения кабеля, включает хост и соединитель |
Добро пожаловать, свяжитесь с нами для получения дополнительной информации и услуг.
Предварительное определение местоположения кабельных повреждений: с помощью рефлектометра XHGG502 на основе метода низковольтных импульсных отражений (TDR) и метода затухания высокого напряжения (пробоя) (DECAY), метод импульсных отражений дуги (одиночный выстрел/многократный выстрел).
Существует три режима тестирования XHGG502: низковольтный импульс, высоковольтный пробой, многократный выстрел ARC
На рисунке ниже показано расстояние до места повреждения кабеля, измеренное с использованием режима тестирования многократным выстрелом ARC на XHGG502.

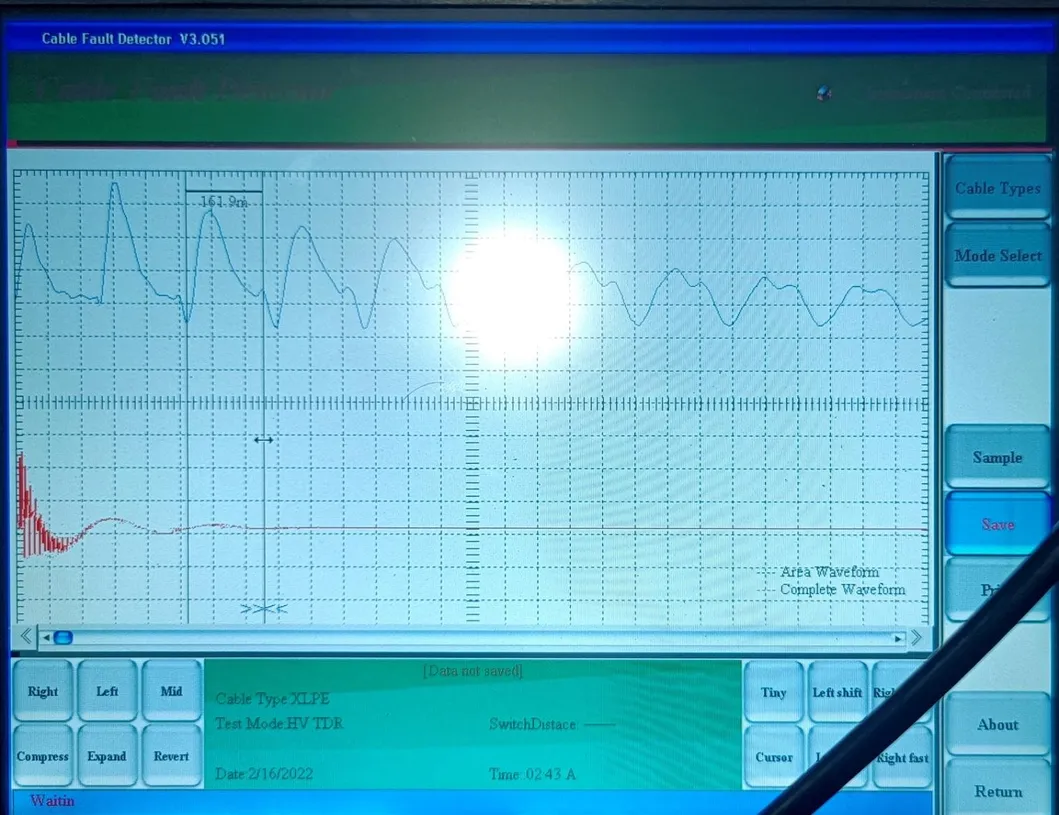

На рисунке ниже показано расстояние до места повреждения кабеля, измеренное с использованием режима тестирования высоковольтным пробоем на XHGG502
На рисунке ниже показана длина кабеля или расстояние до места обрыва кабеля, измеренное с использованием режима тестирования низковольтным импульсом. При использовании метода низковольтных импульсов не требуется подключать генератор высоковольтных импульсов. Другие методы тестирования должны использоваться совместно с генератором высоковольтных импульсов.
