Xzh Test Xhdd503c Акустический и магнитный синхронизационный кабельный искатель неисправностей

Name: Xzh Test Xhdd503c Акустический и магнитный синхронизационный кабельный искатель неисправностей
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHDD503C
Price: 1,050.00 USD
Availability: InStock

Детали продукта:

Место происхождения:	Китай
Фирменное наименование:	XZH Test
Сертификация:	CE/ISO
Номер модели:	XHDD503C

Подробная информация

Место происхождения:

Китай

Фирменное наименование:

XZH Test

Сертификация:

CE/ISO

Номер модели:

XHDD503C

Выделить:

High Light

Выделить:

акустический кабельный искатель неисправностей

магнитный синхронизационный локатор неисправностей

Кабельный детектор Xzh Test Xhdd503c

Trading Information

Количество мин заказа:

1UNIT

Упаковывая детали:

Деревянная коробка

Время доставки:

5-8 дней

Условия оплаты:

T/T.

Поставка способности:

2000 UNIT/Год

Характер продукции

Основная информация

Модель №

XHDD503C

Разъемы

RJ11

Режим тестирования

Мгновенный тест

Применение

Тестер аудиокабелей, тестер коаксиальных кабелей, тестер цифровых кабелей

Область тестирования

Формирование кабеля

Тип кабеля

Экранированный

Питание

Электричество

Сертификация

CE, IEC

Настраиваемый

Цвет

Черный

Транспортная упаковка

Деревянный футляр

Спецификация

52*44*37

Торговая марка

XZH TEST

Происхождение

Шэньси

Упаковка и доставка

Размер упаковки

52,00 см * 44,00 см * 37,00 см

Общий вес упаковки

14,000 кг

Описание продукта

Xzh Test Xhdd503c Акустический и магнитный синхронизационный кабельный искатель неисправностей 0

Описание:

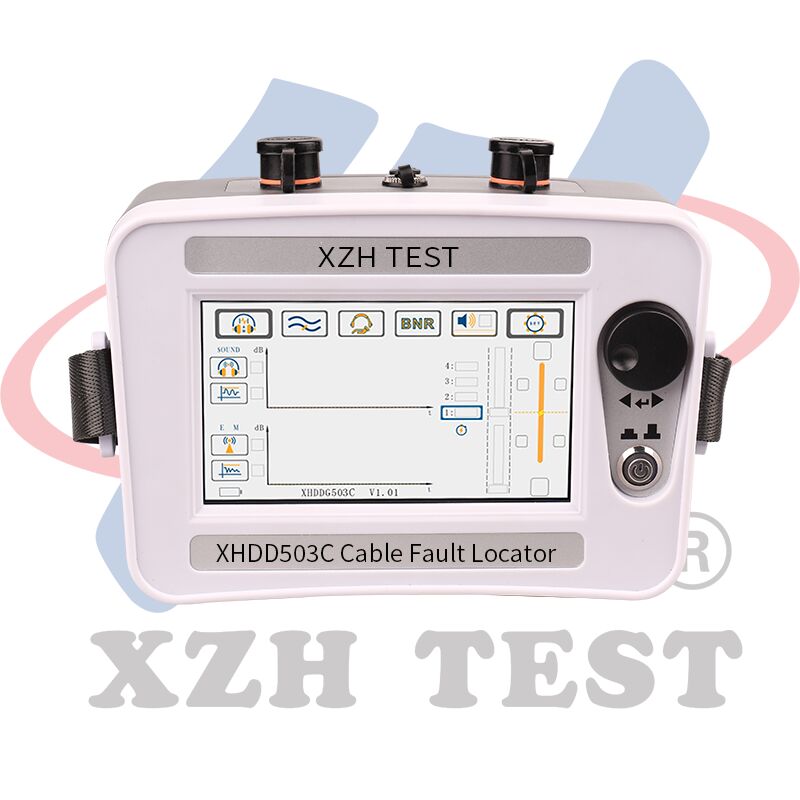

XHDD503C — это интеллектуальный цифровой указатель места повреждения кабеля. Он заключен в высококачественный защитный корпус из ПВХ, портативный и легкий. Весь комплект оснащен 7-дюймовым широкоэкранным генератором сигналов, сенсорным управлением, удобным и модным, с высококачественными стереонаушниками, которые очень удобны в ношении и позволяют четко слышать звук разряда в точке повреждения, не повреждая уши. Его зонд изготовлен из черного алюминиевого сплава, весь корпус имеет очень текстурированный вид, и в руке ощущается определенный вес, что очень подходит для обнаружения на месте.

Он использует акустико-магнитный метод синхронизации для точного определения места повреждения, что является очень точным и уникальным методом определения местоположения. Когда высоковольтный генератор подает импульсы и разряжает поврежденный кабель, звук, издаваемый разрядом в точке повреждения, передается на землю, и звуковой сигнал улавливается высокочувствительным зондом. После усиления и мониторинга наушниками вы можете услышать звук «хлопка». В то же время встроенный зонд зонда в режиме реального времени принимает сигнал магнитного поля, используя принцип, согласно которому скорость распространения магнитного поля намного выше скорости распространения звука, и определяет расстояние до точки повреждения, обнаруживая разницу во времени между электромагнитным сигналом и звуковым сигналом. Непрерывно перемещайте положение датчика, чтобы найти точку с наименьшей разницей во времени между акустическим Параметры продукта магнитным полем, тогда точное положение точки повреждения находится под ней.Параметры продуктаСочетание акустического метода измерения и акустико-магнитного метода синхронизации позволяет оператору свободно выбирать метод обнаружения в соответствии с привычками использования.

При использовании акустико-магнитного метода синхронизации для позиционирования оборудование автоматически и быстро вычисляет разницу во времени акустико-магнитного поля и отображает значение разницы. Оператор может быстро и точно найти точку повреждения в соответствии с величиной значения разницы, тем самым повышая эффективность обнаружения.
Оборудование разработано с использованием технологии снижения фонового шума. Пока оператор нажимает кнопку BNR, можно эффективно отфильтровать помехи окружающей среды, и звук разряда в точке повреждения можно будет четко услышать при обнаружении точки повреждения акустическим методом измерения.Параметры продуктаОборудование имеет функцию вспомогательной индикации трассы кабеля, что позволяет оператору не отклоняться от трассы кабеля при фиксации точки.

7-дюймовый цветной ЖК-экран с высоким уровнем яркости, сенсорный, четко отображает информацию независимо от времени суток.Параметры продуктаНебольшой размер, легкий вес, удобство переноски.Параметры продуктаАкустико-магнитная синхронизация

звуковой канал

Полоса пропускания: l Всепропускной: 100 Гц~1500 Гц, Низкочастотный: 100 Гц~400 Гц, Высокочастотный: 150 Гц~1500 Гц, l Полосно-пропускающий: 200 Гц~600 Гц.

Усиление сигнала: регулируется от 0 до 7.

Точность фиксации: 0,1 м.

Канал магнитного поля

Регулируется от 0 до 7.

Xzh Test Xhdd503c Акустический и магнитный синхронизационный кабельный искатель неисправностей 1

Xzh Test Xhdd503c Акустический и магнитный синхронизационный кабельный искатель неисправностей 2

BNR	Звуковой сигнал	Индикация гистограммы интенсивности, регулируемый порог звукового триггера (0-100 файлов).
		Электромагнитный сигнал
		Индикация гистограммы интенсивности, регулируемый порог магнитного поля (0-100 файлов)
	Режим позиционирования по разнице во времени акустика-магнетизм	Отображение формы сигнала, отображение разницы во времени акустика-магнетизм.
Вспомогательный тест трассы	Направление трассы указывается значками слева и справа от кабеля.
Электропитание	батарея
Встроенный литий-ионный аккумулятор, напряжение 8,4 В, емкость 4,4 Ач	время использования
Время непрерывного использования > 8 часов;	Зарядное устройство
Вход AC220V±10%, 50 Гц; номинальный выход 8,4 В, 1 А	Время зарядки
<6 часов	Метод отображения		7-дюймовый цветной ЖК-дисплей, разрешение 1024*600, с сенсорной функцией.
	объем		479X387X210 мм (с корпусом из ПВХ)
	вес		6,7 кг
	Рабочая температура		-25
ºC-	40
ºC	, влажность 5-90% относительной влажности, высота
<4500 м.	Инструкция по установке
