Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHD530M
Price: 2,500.00 USD
Availability: InStock

Дом > Продукты >

Локатор неисправностей кабеля

Детали продукта:

Место происхождения:	КИТАЙ
Фирменное наименование:	XZH Test
Сертификация:	CE/ISO
Номер модели:	XHHD530M

Подробная информация

Место происхождения:

КИТАЙ

Фирменное наименование:

XZH Test

Сертификация:

CE/ISO

Номер модели:

XHHD530M

Выделить:

High Light

Выделить:

low voltage cable tester

cable fault locator tool

factory cable tester with warranty

Trading Information

Количество мин заказа:

1UNIT

Упаковывая детали:

Деревянная коробка

Время доставки:

5-8 дней

Условия оплаты:

T/T.

Поставка способности:

2000 UNIT/Год

Характер продукции

XHHD530M

Описание

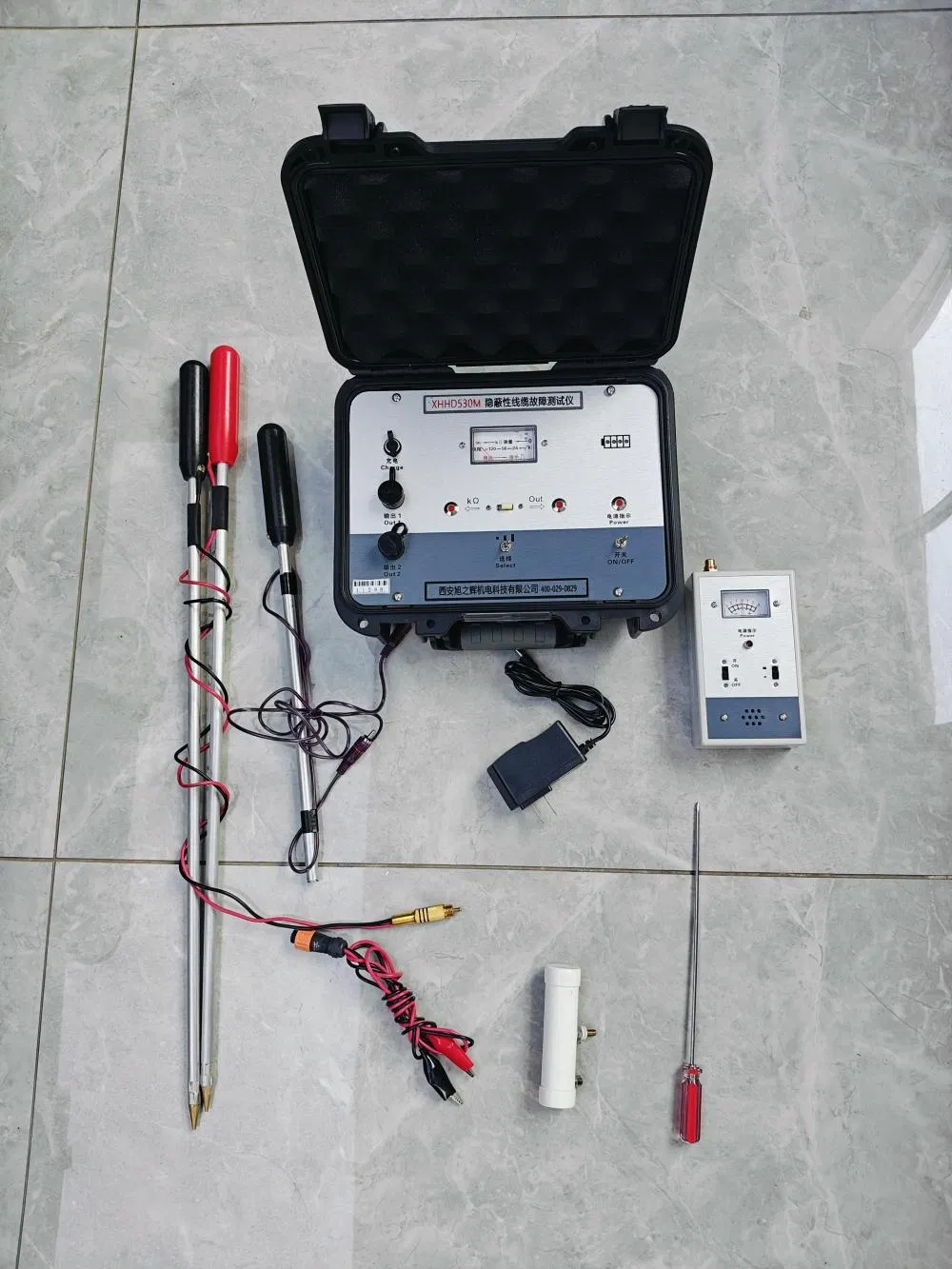

Прибор для обнаружения скрытых и зарытых линий, предназначенный для электроэнергетических, вещательных, почтовых и телекоммуникационных служб, а также для промышленных и горнодобывающих предприятий и сельских районов. Позволяет находить подземные кабели, включая непосредственно зарытые бронированные кабельные линии и неисправности зарытых линий. Может определять направление зарытой линии, более точное подземное положение, основную глубину залегания и различные неисправности, такие как утечка на землю, обрыв жил, в том числе на линиях под рисовыми полями, цементными дорогами, кирпичом и камнем, асфальтовыми дорогами, а также в стенах зданий. С помощью этого прибора можно обнаруживать водонепроницаемые провода и кабели, проложенные на поверхности земли, используя соответствующие методы.0

Передатчик

Панель передатчика оснащена переключателями "выключатель питания", "индикация питания"; "выбор выходного сигнала", "высокий, средний, низкий"; "индикация выходного сигнала" и "измерение K"; индикаторные лампы показывают положение переключателя; "выходной сигнал и измерение KΩ" используют общий выходной терминал, который переключается переключателями "выходной сигнал и индикация" и "измерение KΩ"; установлен выходной терминал "выход 2"; стрелочный индикатор показывает выходной сигнал и сопротивление KΩ. Позволяет проверять целостность линии (подключена, отключена, смешанная) и измерять величину сопротивления утечки на землю.
Форма выходного сигнала	Период импульса 1,34 ± 0,15 мс. Длительность 0,2 ± 0,1 мс. Период паузы 1,8 ± 1 с.
Выходное напряжение	Период импульса: верхний диапазон более 1000 В, средний диапазон более 60 В, нижний диапазон более 30 В.
Измерение KΩ	Позволяет проверять боковые линии (подключена, отключена, смешанная) и величину утечки на землю, а также определять характер неисправности.
Выходной терминал "выход 2"	Может выдавать пиковый импульсный ток короткого замыкания 1-5 А.
Выходная мощность	Импульсная мощность более 2,5 Вт (при сопротивлении нагрузки в верхнем диапазоне 80 кОм).
Источник питания	8,4 В.

Приемник

Оснащен выключателем питания, индикатором питания, переключателями "высокая передача", "низкая передача". Когда на индикаторе есть сигнал, он указывает направление (положительное или отрицательное); на верхней стороне имеется входной разъем, в который можно вставить зонд или штекер соответственно.
Форма принимаемого сигнала	Период импульса 1,36 ± 0,15 мс
Форма принимаемого сигнала	Длительность 0,2 ± 0,1 мс, период паузы 1,8 ± 1 с.
Источник питания	6 В (4 батарейки типа АА)
Диапазон обнаружения неисправностей и точность обнаружения	При длине обнаружения 3 км, глубине залегания 2 м, коротком замыкании на землю и сопротивлении утечки менее 500 кОм, погрешность позиционирования при измерении вставки составляет менее 0,2 м.
	При обнаружении неисправности обрыва жилы длиной 1 км, глубиной залегания 2 м и хорошей изоляцией от земли, погрешность позиционирования при проверке составляет менее 0,4 м.
	Фактическая длина обнаружения может превышать 1-5 км, а глубина залегания составляет 2-3 м.
Помехоустойчивость	Принимаемый сигнал четкий, позволяет обнаруживать неисправности подземных кабелей под линиями напряжением 220 кВ.
Условия эксплуатации прибора	Прибор может непрерывно работать в среде с температурой окружающей среды от -15°C и атмосферным давлением 86-108 кПа.
