Локатор неисправностей кабеля

Детали продукта:

Место происхождения:	КИТАЙ
Фирменное наименование:	XZH Test
Сертификация:	CE/ISO
Номер модели:	XHHG521B

Подробная информация

Место происхождения:

КИТАЙ

Фирменное наименование:

XZH Test

Сертификация:

CE/ISO

Номер модели:

XHHG521B

Выделить:

High Light

Выделить:

cable fault locator with sheath tester

sheath fault distance measuring tool

cable outer sheath fault detector

Trading Information

Количество мин заказа:

1UNIT

Упаковывая детали:

Деревянная коробка

Время доставки:

5-8 дней

Условия оплаты:

T/T.

Поставка способности:

2000 UNIT/Год

Характер продукции

Основная информация.

Модель №

XHHG521B

Разъемы

Коаксиальный BNC

Режим тестирования

Точечный тест

Использование

Цифровой кабельный тестер

Область тестирования

Несформированный

Тип кабеля

Экранированный

Питание

Электричество

Сертификация

Индивидуальный

Цвет

Черный

Транспортная упаковка

Деревянный ящик

Спецификация

5,5 кг

Торговая марка

XZH TEST

Происхождение

Шэньси

Описание продукта

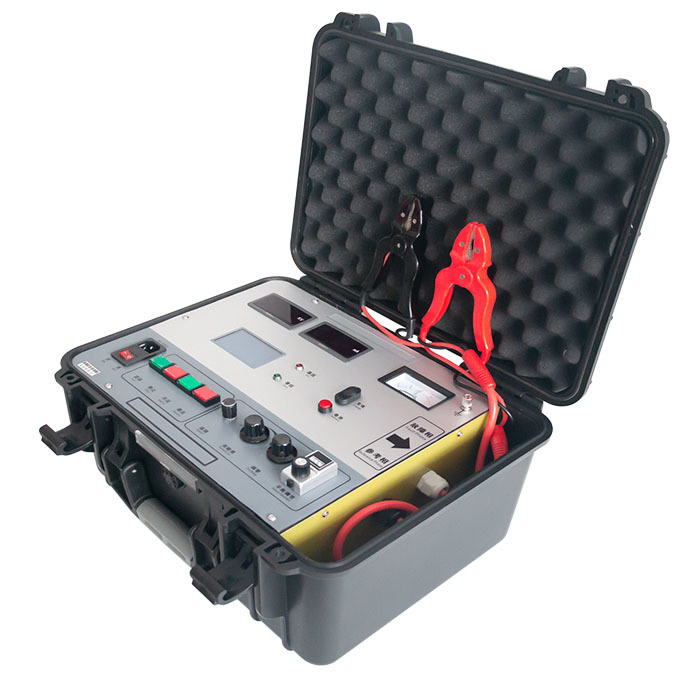

Тестер неисправностей внешней оболочки кабеля особенно подходит для

1. Точка пробоя кабеля с высоким сопротивлением после прокладки, особенно низкоомная линейная точка пробоя с высоким сопротивлением, такая как линейный пробой с высоким сопротивлением среднего соединения кабеля.
2. Пробой типа перекрытия. После пробоя источник постоянного тока может поддерживать дугу, и через мост проходит стабильный ток, мост обладает достаточной чувствительностью.
3. Дефекты, которые не пробились, но имеют низкое сопротивление, такие как дефекты изоляции с низким сопротивлением кабеля, но не пробивающиеся под рабочим напряжением.

Тестер неисправностей внешней оболочки кабеля разработан на основе принципа моста МЮРРЕЯ. Он может использоваться для определения точек пробоя различных проводов и кабелей, а также точек дефектов без пробоя, но с низким сопротивлением изоляции.

Оборудование использует электрорегулятор напряжения и трансформатор типа R для формирования источника постоянного тока высокого напряжения, а кнопка регулирует напряжение. Напряжение холостого хода составляет 5000 В, ток короткого замыкания - 100 мА, а для индикации баланса используются высокочувствительный усилитель и гальванометр. Он образует балансный мост с пропорциональным потенциометром, и все это находится под высоким потенциалом.

Измерительный кабель представляет собой специально разработанный двухжильный высоковольтный резиновый кабель. Метод измерения сопротивления четырьмя выводами позволяет избежать погрешности, вносимой сопротивлением провода.

Рабочая ручка на панели управляет внутренним высоким напряжением через изолирующий стержень. Вся панель находится под низким потенциалом.

Оборудование также оснащено дисплеем 12806, управлением одной кнопкой, введенная длина кабеля может быть автоматически рассчитана, а также расстояние до неисправности.

Источник высокого напряжения и электрический мост интегрированы в портативный защитный корпус. Поэтому оборудование имеет высокое напряжение, легкий вес, удобное управление и безопасное использование.

По сравнению с методом отраженных волн, метод баланса моста не имеет слепых зон и особенно подходит для оценки коротких кабелей и точек пробоя вблизи конца.

1. Напряжение холостого хода: ≤4000В
2. Ток короткого замыкания: ≤100мА
3. Точность пропорционального позиционирования: ±(0,1%•L±1) м
4. Вес: 5,5 кг
5. Источник питания: переменный ток 220 В и батареи 9 В, рабочий источник питания: переменный ток 220 В +/- 10% 50 Гц
