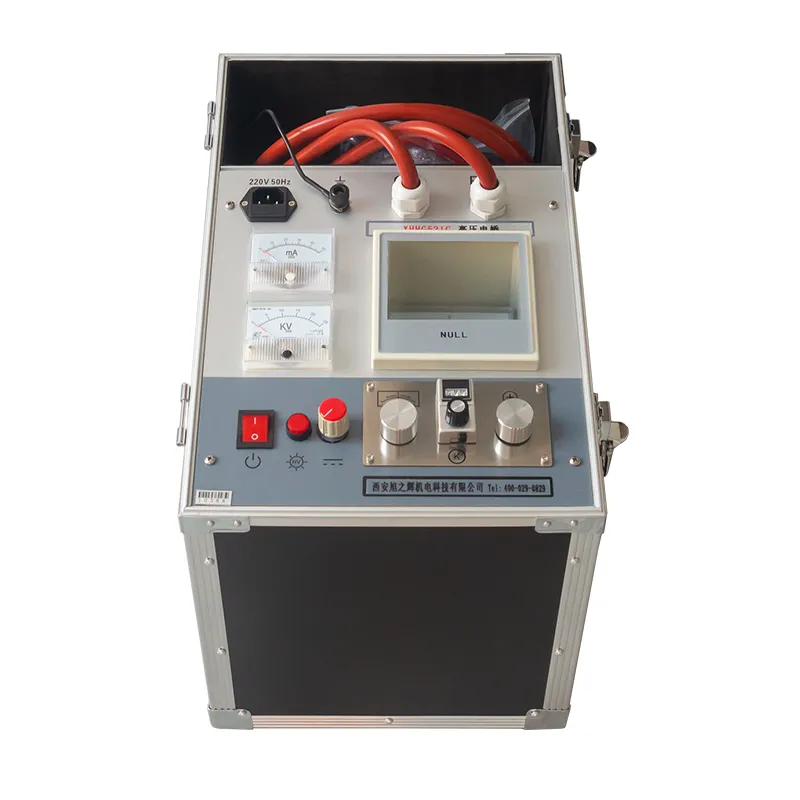

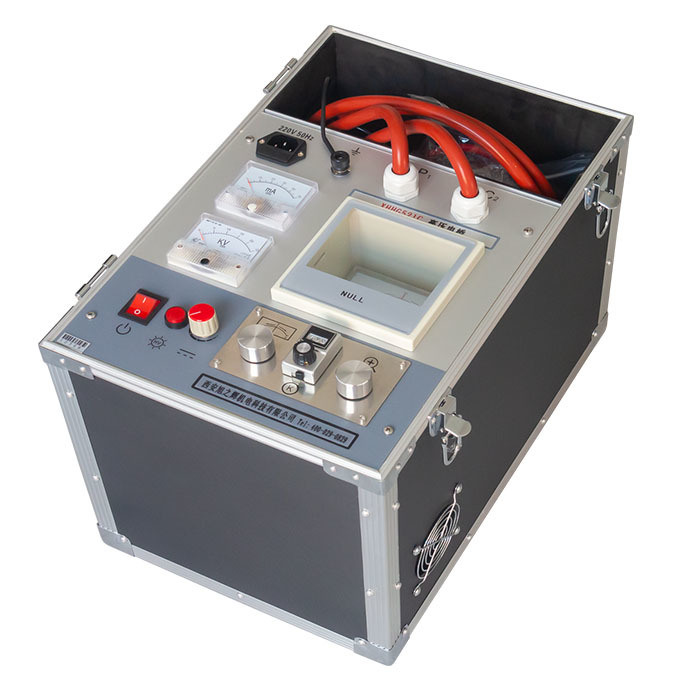

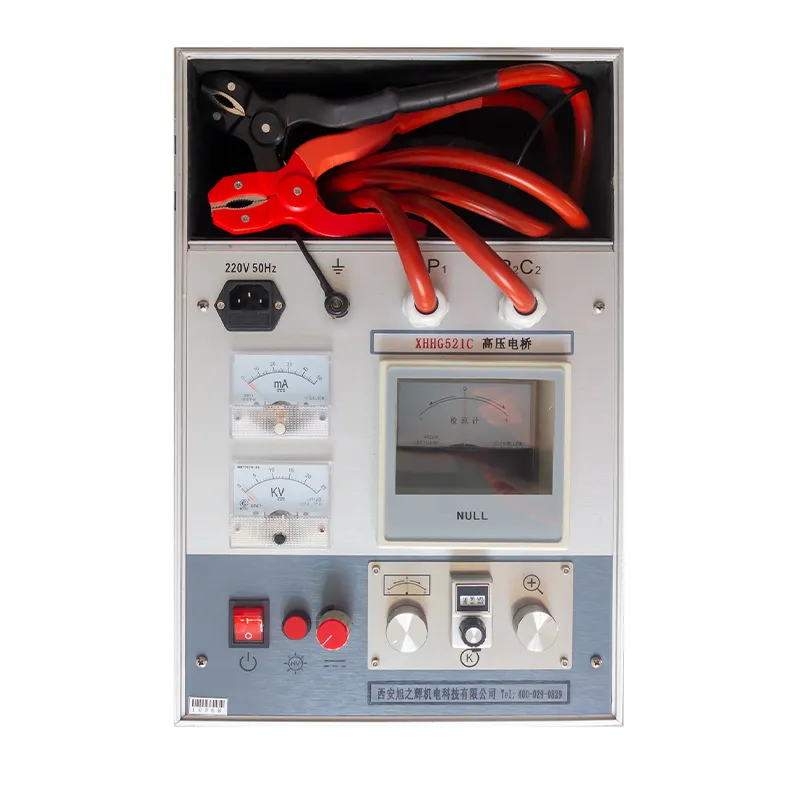

Основанный на принципе моста Мюррея, высоковольтный кабельный дефектоискатель мостового типа специально разработан для определения точек пробоя в различных проложенных проводах и кабелях, а также точек дефектов с низким сопротивлением изоляции, даже тех, которые не пробились. Он также применим на кабельных заводах для поиска дефектов кабеля. Устройство оснащено импульсным источником питания для создания высоковольтного источника постоянного тока с напряжением холостого хода 15 кВ и током короткого замыкания 50 мА. Высокочувствительный усилитель и гальванометр используются для индикации баланса, а пропорциональный потенциометр образует балансный мост. Вся сборка работает под высоким потенциалом, а измерительный кабель представляет собой специально разработанный двухжильный высоковольтный резиновый кабель, который использует четырехпроводной метод измерения сопротивления для устранения ошибок от сопротивления подводящих проводов. Кабель надежно заземлен через свою оплетку. Для безопасности кнопка управления на панели находится под низким потенциалом, а мост управляется с помощью изолирующего стержня. Высоковольтный источник постоянного тока и мост интегрированы в портативный корпус из алюминиевого сплава, что делает устройство легким, простым в эксплуатации и безопасным в использовании. По сравнению с методом отраженных волн, метод баланса моста не имеет слепой зоны и особенно подходит для обнаружения точек пробоя в коротких кабелях и вблизи концов кабеля, с простым управлением.

Особенности



Выходное напряжение регулируется;
Частота удара регулируется;
С защитой от перегрузки по току;
Отсутствие слепой зоны в диапазоне тестирования;
Регулировка частоты сигнала;
Нулевая защита.
 Высоковольтные мосты особенно подходят для
1. Точки пробоя кабеля с высоким сопротивлением после прокладки, особенно линейные точки пробоя с высоким сопротивлением, которые трудно сжечь до низкого сопротивления, такие как линейный пробой с высоким сопротивлением промежуточных соединений кабеля.
2. Точки пробоя типа перекрытия. После пробоя источник постоянного тока может поддерживать дугу, стабильный ток проходит через мост, и мост обладает достаточной чувствительностью.
3. Точки дефектов, которые еще не пробились, но имеют низкое сопротивление, такие как точки дефектов изоляции с низким значением сопротивления кабеля, но не пробивающиеся под рабочим напряжением, обнаруживаются с помощью мегаомметра.
Благодаря вышеуказанным характеристикам, высоковольтные мосты особенно подходят для следующих пользователей:
Команды, занимающиеся профессиональным позиционированием: например, ремонт кабелей и испытательные классы крупных и средних энергоснабжающих управлений и крупных электроэнергетических предприятий. Большинство точек пробоя кабеля могут быть быстро найдены с помощью высоковольтного моста для определения приблизительного местоположения пробоя. Он может использоваться совместно с методом отраженных волн и локатором для взаимного усиления сильных сторон и обеспечения более быстрого и надежного позиционирования.
1. Мелкие пользователи: например, небольшие энергоснабжающие управления и средние электроэнергетические предприятия. Кабелей не так много, общее направление понятно, прибор не локализует, цена высокая, а требования к качеству и опыту пользователя высокие, поэтому это не лучший выбор. Лучший способ выбрать это устройство, которое просто в эксплуатации и может удовлетворить повседневные потребности.
2. Завод по производству кабелей: На заводе может использоваться для определения точек пробоя различных кабелей, а цифровой измеритель емкости может быть выбран для определения точки обрыва. Устройство легкое и удобное для переноски в поле для предоставления услуг по позиционированию кабельным пользователям.







Параметры продукта

Напряжение холостого хода	≤15 кВ
Ток короткого замыкания	≤100 мА
Точность позиционирования	±(0,1%·L±1)M
Вес	16 кг
Источник питания	Переменный ток 220 В и батарея 9 В
