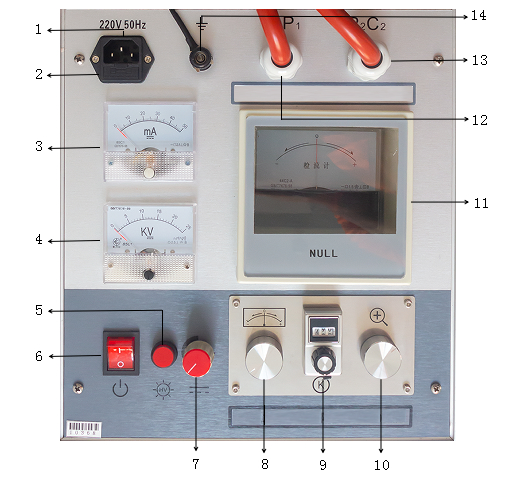

Высоковольтный кабельный дефектоискатель мостового типа использует принцип моста Мюррея для точного определения точек пробоя и точек дефектов с низким сопротивлением изоляции в проводах и кабелях после прокладки, а также эффективен для выявления точек дефектов на предприятиях по производству кабелей. Оборудование использует импульсный источник питания для генерации высоковольтного источника постоянного тока, характеризующегося напряжением холостого хода 15 кВ и током короткого замыкания 50 мА. Высокочувствительный усилитель и гальванометр обеспечивают точную индикацию баланса, а пропорциональный потенциометр образует балансный мост. Вся система находится под высоким потенциалом, со специально разработанным двухжильным высоковольтным резиновым измерительным кабелем, который использует четырехпроводной метод измерения сопротивления для минимизации ошибок, вызванных сопротивлением жил. Экранирующая оплетка кабеля обеспечивает надежное заземление. Для обеспечения безопасности эксплуатации кнопка управления на панели управления находится под низким потенциалом, а мост управляется с помощью изолирующей штанги. Высоковольтный источник постоянного тока и мост размещены в портативном корпусе из алюминиевого сплава, что обеспечивает высокое напряжение устройства, малый вес, удобство эксплуатации и безопасность использования. По сравнению с методом отраженных волн, метод баланса моста не имеет слепых зон и особенно выгоден для точного определения точек пробоя на коротких кабелях и вблизи кабельных окончаний, с дополнительным преимуществом простоты эксплуатации.

Особенности



Выходное напряжение регулируется;
Частота ударов регулируется;
С защитой от перегрузки по току;
Отсутствие слепых зон в диапазоне тестирования;
Регулировка частоты сигнала;
Нулевая защита.
 Высоковольтные мосты особенно подходят для
1. Точки пробоя с высоким сопротивлением кабеля после прокладки, особенно линейные точки пробоя с высоким сопротивлением, которые трудно сжечь до низкого сопротивления, такие как линейный пробой с высоким сопротивлением промежуточного соединения кабеля.
2. Точки пробоя типа перекрытия. После пробоя источник постоянного тока может поддерживать дугу, стабильный ток проходит через мост, и мост имеет достаточную чувствительность.
3. Точки дефектов, которые еще не пробиты, но имеют низкое сопротивление, такие как точки дефектов изоляции с низким значением сопротивления кабеля, но не пробивающиеся под рабочим напряжением, обнаруживаются с помощью мегаомметра.
Благодаря вышеуказанным характеристикам высоковольтные мосты особенно подходят для следующих пользователей:
Команды, занимающиеся профессиональным позиционированием: например, ремонт кабелей и учебные классы крупных и средних энергоснабжающих управлений и крупных электроэнергетических предприятий. Большинство точек пробоя кабеля могут быть быстро найдены с помощью высоковольтного моста для определения приблизительного места пробоя. Он может использоваться совместно с методом отраженных волн и локатором фиксированной точки, чтобы учиться друг у друга и делать позиционирование быстрее и надежнее.
1. Мелкие пользователи: например, небольшие энергоснабжающие управления и средние электроэнергетические предприятия. Кабелей не так много, общее направление ясное, прибор не локализуется, цена высокая, а качество и опыт пользователя требуются высокие, поэтому это не лучший выбор. Лучший способ выбрать это устройство, которое просто в эксплуатации и может удовлетворить повседневные потребности.
2. Завод по производству кабелей: На заводе он может использоваться для определения точек пробоя различных кабелей, а цифровой измеритель емкости может быть выбран для определения точки обрыва. Устройство легкое и удобное для переноски в поле для предоставления услуг по позиционированию для пользователей кабелей.







Параметры продукта

Напряжение холостого хода	≤15 кВ
Ток короткого замыкания	≤100 мА
Точность позиционирования	±(0,1%·L±1)M
Вес	16 кг
Источник питания	Переменный ток 220 В и батарея 9 В
