Введение

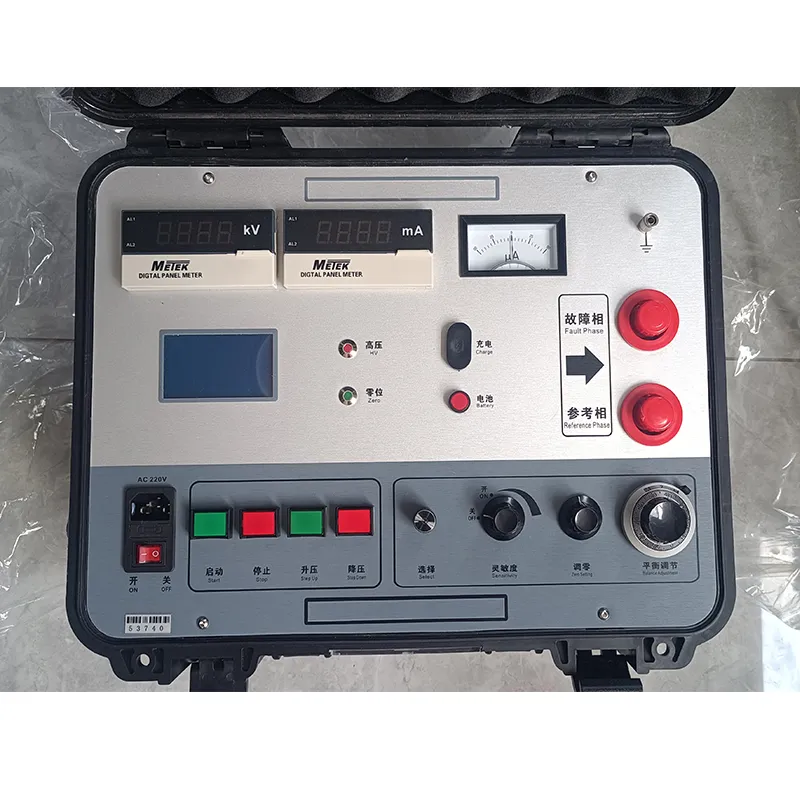

Тестер неисправностей внешней оболочки кабеля XHHG521A разработан на основе принципа моста Мюррея и может использоваться для определения точек пробоя различных проводов и кабелей, а также точек дефектов, которые не имеют пробоя, но имеют низкое сопротивление изоляции.

Оборудование использует электрический регулятор напряжения и трансформатор типа R для формирования источника постоянного тока высокого напряжения, а кнопочное управление позволяет увеличивать или уменьшать напряжение. Напряжение холостого хода составляет 7500 В, ток короткого замыкания - 100 мА, а для индикации баланса используются высокочувствительный усилитель и гальванометр. Он образует сбалансированный мост с пропорциональным потенциометром, и все это находится под высоким потенциалом. Измерительный кабель представляет собой специально разработанный двухжильный высоковольтный резиновый кабель. Используется четырехпроводной метод измерения сопротивления для исключения ошибок, вызванных сопротивлением провода. Вся панель находится под низким потенциалом. Управление одним касанием, ввод длины кабеля и автоматический расчет расстояния до неисправности. Источник высокого напряжения и мост интегрированы в портативный защитный корпус. Поэтому устройство имеет высокое напряжение, легкий вес, простоту эксплуатации и безопасность использования.

Высоковольтные мосты особенно подходят для
1. Точки пробоя кабеля с высоким сопротивлением после прокладки, особенно линейные точки пробоя с высоким сопротивлением, которые трудно прожечь до низкого сопротивления, такие как линейный пробой с высоким сопротивлением промежуточных соединений кабеля.
2. Точки пробоя типа перекрытия. После пробоя источник постоянного тока может поддерживать дугу, стабильный ток проходит через мост, и мост имеет достаточную чувствительность.
3. Дефекты, которые еще не пробились, но имеют низкое сопротивление, такие как дефекты изоляции, обнаруженные мегаомметром, которые имеют низкое сопротивление кабеля, но не пробиваются под рабочим напряжением.
