Введение
Тестер неисправностей внешней оболочки кабеля XHHG521A разработан на основе принципа моста Мюррея и может использоваться для определения точек пробоя различных проводов и кабелей, а также точек дефектов, которые не имеют пробоя, но имеют низкое сопротивление изоляции.

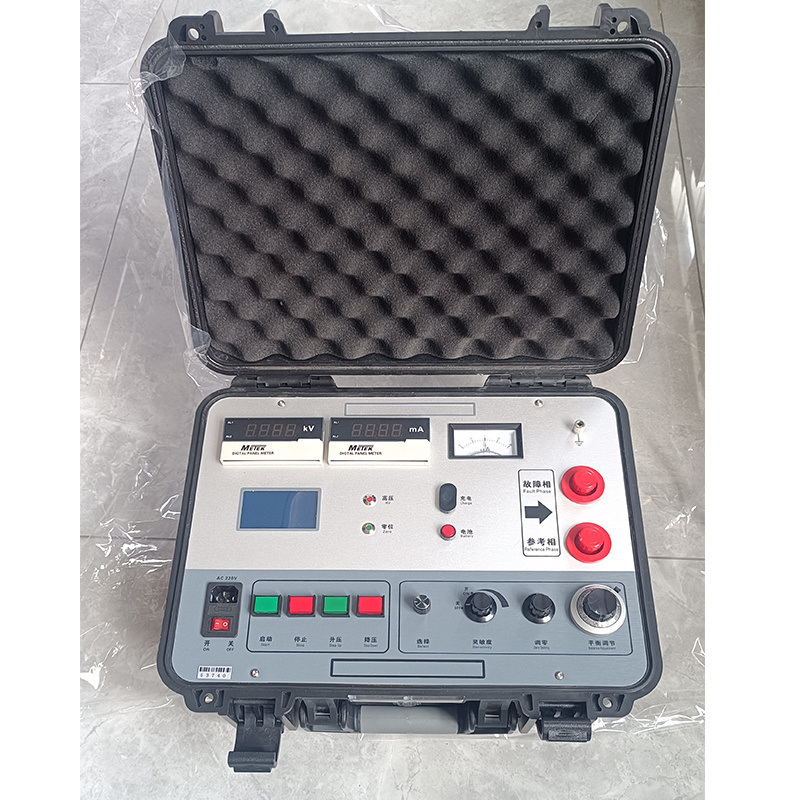

Для создания высоковольтного источника постоянного тока оборудование использует как электрорегулятор напряжения, так и трансформатор типа R. Кнопочное управление позволяет увеличивать или уменьшать напряжение. При напряжении холостого хода 7500 В и токе короткого замыкания 100 мА устройство использует высокочувствительный усилитель и гальванометр для индикации баланса. Он образует сбалансированный мост вместе с пропорциональным потенциометром, и вся система находится под высоким потенциалом. Специально разработанный двухжильный высоковольтный резиновый кабель служит измерительным кабелем. Используя четырехпроводной метод измерения сопротивления, ошибки, вызванные сопротивлением провода, избегаются. Вся панель находится под низким потенциалом. Операция одним касанием позволяет пользователям ввести длину кабеля и автоматически рассчитать расстояние до неисправности. Высоковольтный источник и мост размещены в портативном защитном корпусе. В результате устройство имеет высокое напряжение, легкий вес, простоту в эксплуатации и безопасность в использовании.

Высоковольтные мосты особенно подходят для
1. Точки пробоя кабеля с высоким сопротивлением после прокладки, особенно линейные точки пробоя с высоким сопротивлением, которые трудно прожечь до низкого сопротивления, такие как линейный пробой с высоким сопротивлением промежуточного соединения кабеля.
2. Точки пробоя типа перекрытия. После пробоя источник постоянного тока может поддерживать дугу, стабильный ток проходит через мост, и мост имеет достаточную чувствительность.
3. Дефекты, которые еще не пробиты, но имеют низкое сопротивление, такие как дефекты изоляции, обнаруженные мегаомметром, которые имеют низкое сопротивление кабеля, но не пробиваются при рабочем напряжении.
