Шаг испытания:
1Проверьте состояние повреждения кабеля мультиметром, качающимися часами или другим оборудованием, устойчивым к давлению.и записывать значение изоляционного сопротивления каждого ядра против земли или остаточного разрыва напряжения.
2Запишите длину, модель, сечение и другие параметры кабеля, подлежащего испытанию, и осмотрите маршрут по пути прокладки кабеля.В удаленном кабеле короткого замыкания и вспомогательном кабельном выходе, оставьте одного человека на дистанционном контроле, чтобы избежать травм при высоком давлении.
3Заземление прибора надежно соединено с заземлением места позиционирования.
Заземляющие стержни подключены к приборовому заземлению. Измерительная головка (черный клип) подключена к неисправному ядру кабеля и
Измерительный конец (красный зажим) подключен к вспомогательному ядру кабеля.

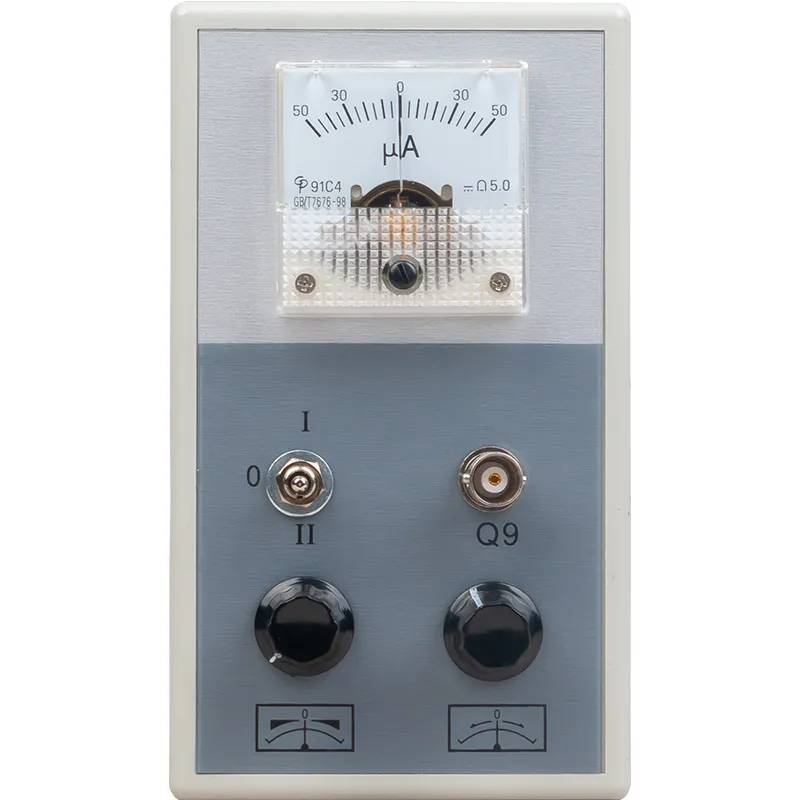

4Включите питание и поверните кнопку "ноль" на нуль гальванометра.
5. питание подключено к AC220V.

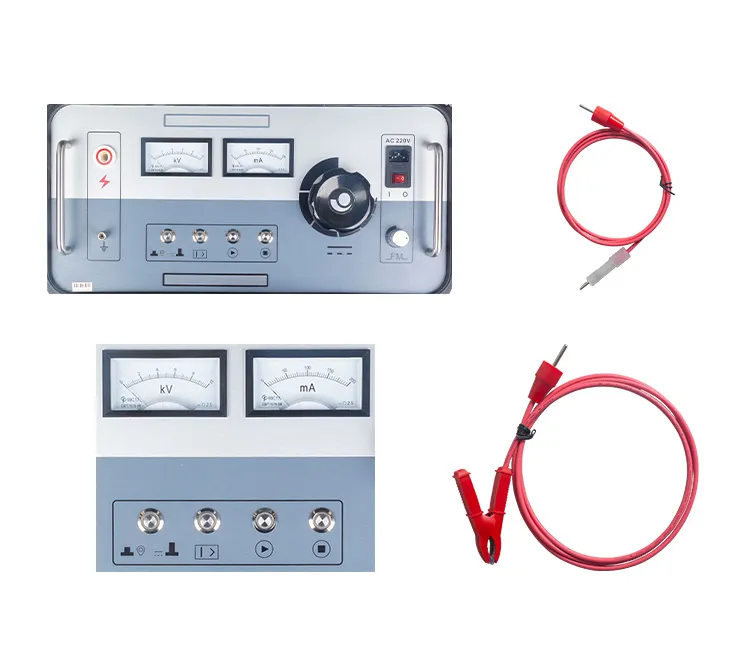

6. Увеличьте давление. Включите переключатель питания и индикатор питания загорается. Когда кнопка высокого давления поворачивается против часовой стрелки, нулевое положение активируется.
7. Поверните ручку высокого давления в сторону часового стрелка и следите за вольтметром и амперметром, пока амперметр не превысит 5mA. Если ток не стабилен,напряжение может продолжать расти в течение определенного периода времени, образуя стабильную дугу или проводящую область, стабилизируя ток во время испытания.
8Поверните кнопку увеличения по часовой стрелке, чтобы повысить чувствительность шаг за шагом, пока не
если гальванометр значительно отклоняется, но не переходит пределы, поверните циферблат, чтобы гальванометр был нулевым (если указатель левый, поверните по часовой стрелке, указатель правый,и против часовой стрелки)Заметьте показание P1 цимбального цифербла в это время.
9Положение обмена зажима измеряется и шаги (4) - (10) повторяются, чтобы
Получить еще одно значение P2, которое должно иметь значение P1+P2=1000
10. Расчет. Местоположение точки отказа X=2×L ×P1‰ Уделять больше внимания
Вспомогательный кабель удвоит количество кабелей, участвующих в расчете.
