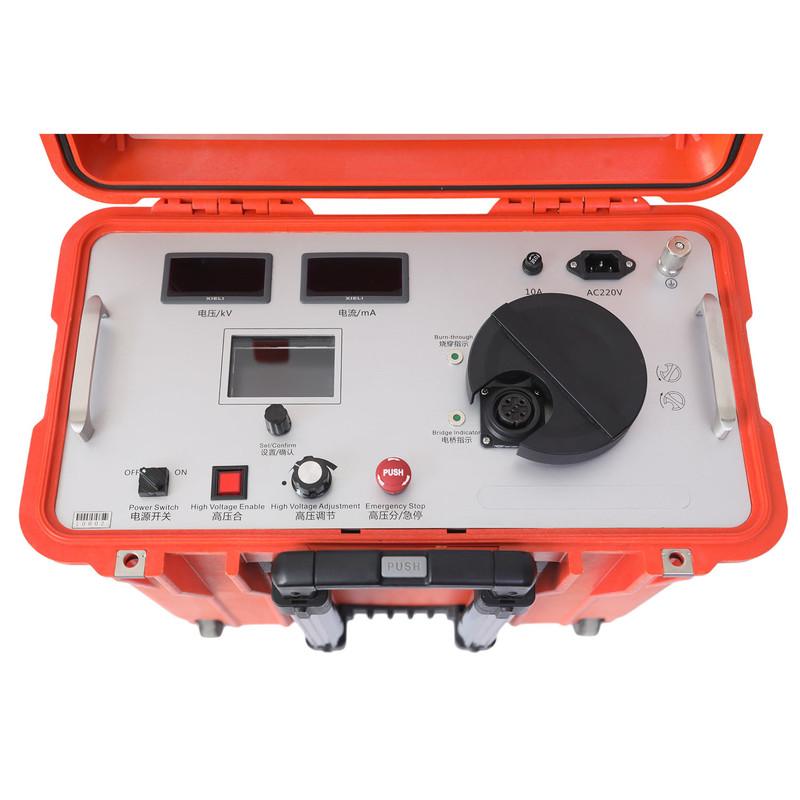

Интеллектуальный мост для определения места повреждения кабеля XHSC-60Q, объединяющий прожиг и интеллектуальный мост. Номинальное напряжение в режиме прожига составляет 60 кВ, ток короткого замыкания - 600 мА, что позволяет быстро переводить высокоомные повреждения в низкоомные. Номинальный рабочий ток интеллектуального моста составляет 600 мА, что значительно повышает точность определения места повреждения. Он особенно подходит для определения места повреждения изоляции высоковольтных, крупносекторных и длинных сложных кабельных систем, таких как определение места повреждения изоляции сложных высоковольтных кабелей с оконечными устройствами КРУЭ и перекрестными соединениями. Определение места повреждения может быть выполнено быстро без снятия выключателя КРУЭ и короткого замыкания перекрестных соединений.
Интеллектуальный мост для определения места повреждения кабеля может использоваться для определения всех повреждений изоляции и оболочки кабеля, за исключением некоторых коротких линейных повреждений.
Особенности:
1. Оборудование использует импульсный источник питания для формирования высоковольтного источника постоянного тока, высокого напряжения и стабильного тока.
2. Модуль обнаружения моста интегрирован с большим ЖК-экраном на высоком потенциале. Кнопка управления на панели находится под потенциалом земли, а мост управляется через изоляционный стержень.
3. Специально изготовленный четырехжильный высоковольтный измерительный кабель с экраном, медная сетка оплеточного экрана надежно заземлена и безопасна в использовании. Метод измерения сопротивления четырех концов позволяет избежать ошибки сопротивления провода.
4. Высоковольтный источник постоянного тока и мост интегрированы в портативный пластиковый ящик на колесиках. Высокое напряжение, легкий вес, простота в эксплуатации.
5. Метод моста не имеет слепых зон по сравнению с методом отражения волны и особенно подходит для определения точек пробоя коротких кабелей и вблизи концов.
6. Высокое напряжение и высокий ток особенно подходят для определения места повреждения изоляции и оболочки сложных высоковольтных кабельных систем большой длины и большого сечения.
Технические параметры
| Режим прожига |
Выходное напряжение |
0~60кВ непрерывно регулируемое |
| Ток короткого замыкания в режиме прожига |
400мА |
| Модель моста |
Выходное напряжение |
0~4кВ непрерывно регулируемое |
| Ток короткого замыкания в мосту |
750мА |
| ЖК-дисплей |
3,5-дюймовый цветной TFT-экран |
| Точность позиционирования |
±(0,2%·L+1)м |
| Диапазон тестирования |
1~50000м |
| Клавиатура управления |
Одноклавишное управление |
| Источник питания |
220В переменного тока ±10%, 50Гц (60Гц) |
| Мощность |
2кВА, питание от генератора (более 2кВт) |
| Вес |
29кг |
| Размеры (длина × ширина × высота) |
30см´46см´50см |
| Рабочая температура |
-10ºC~+55ºC |
УПАКОВОЧНЫЙ ЛИСТ
| порядковый номер |
Наименование |
количество |
| 1 |
Основной блок интеллектуального моста для определения места повреждения кабеля |
1 |
| 2 |
Блок измерения моста |
1 |
| 3 |
Запасной предохранитель (10А, 5×20) |
5 |
| 4 |
Комплект аксессуаров |
1 |
| 5 |
Аксессуары сумки для аксессуаров |
|
| 5.1 |
Тестовый кабель моста для позиционирования |
1 |
| 5.2 |
Выходной кабель источника прожига |
1 |
| 5.3 |
Короткое замыкание низкого сопротивления для позиционирования моста |
1 |
| 5.4 |
Специальный короткий провод для позиционирования моста |
1 |
| 5.5 |
Специальный заземляющий провод |
1 |
| 5.6 |
Заземляющий провод разрядного стержня |
1 |
| 5.7 |
Кабель питания |
1 |
| 5.8 |
Разрядный стержень |
1 |
|
Дополнительные аксессуары |
|
|
10-метровый кабель короткого замыкания низкого сопротивления
(может использоваться для кабелей 110кВ~220кВ) |
1 |
|
Комплект для прокладки кабеля |
1 |
