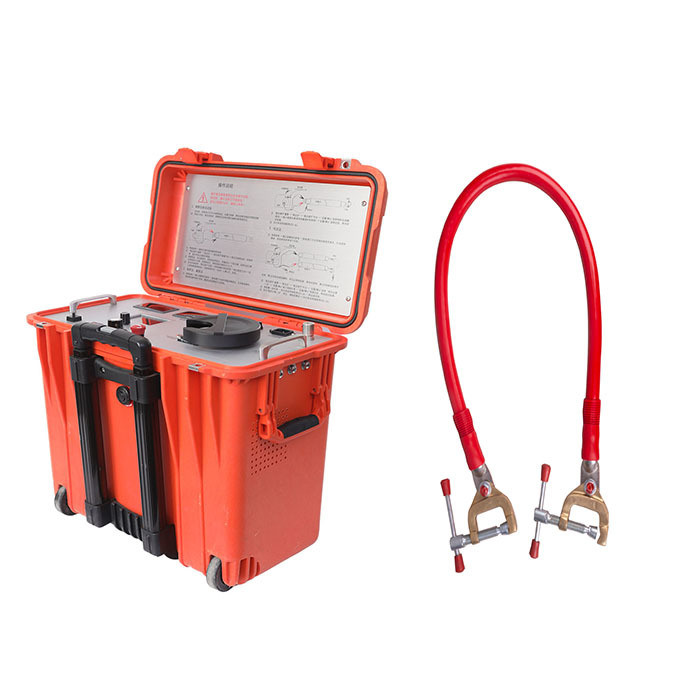

XHSC-60Q сочетает в себе функции сжигания и интеллектуального моста. Он имеет номинальное напряжение 60 кВ и ток короткого замыкания 600 мА для быстрого сжигания ошибок с высоким сопротивлением до низкого сопротивления.Интеллектуальный мост работает на 600mA, улучшая точность локализации неисправностей. Идеально подходит для обнаружения неисправностей изоляции в сложных высоковольтных кабелях с ГИС-терминалами и перекрестными соединениями,позволяет быстро распознавать местоположение без удаления переключателя ГИС или перекрестных соединений.
Интеллектуальный мост расположения ошибок кабеля может быть использован для обнаружения всех ошибок изоляции кабеля и оболочки, за исключением некоторых ошибок короткой линии.
Особенности:
1Оборудование использует переключающее питание для формирования источника постоянного высокого напряжения, высокого напряжения и стабильного тока.
2Модуль обнаружения моста интегрирован с большим ЖК-экраном с высоким потенциалом.Кнопка управления на панели находится на потенциале земли и мост управляется через изоляционный стержень.
3Специальный специально изготовленный четырехъядерный высоковольтный измерительный кабель с щитом, медный сетчатый пласт щита надежно заземлен и безопасен в использовании.Метод измерения сопротивления четырех концов избегает ошибки сопротивления свинца.
4.Высоковольтный источник постоянного тока и мост интегрированы в портативную пластиковую коробку для тяги.Высокое напряжение, легкий вес, легко работать.
5Мостовой метод не имеет слепого пятна по сравнению с методом отражения волн и особенно подходит для определения точек разрыва коротких кабелей и вблизи концов.
6Высокое напряжение и высокий ток особенно подходят для обнаружения неисправностей изоляции и оболочки сложных высоковольтных кабельных систем с большой длиной и большим сечением.
Технические параметры
| Записывать в режиме |
Выходное напряжение |
0 ~ 60 кВ непрерывно регулируемый |
| Ток короткого замыкания в режиме сжигания |
400 мА |
| Модель моста |
Выходное напряжение |
0~4 кВПостоянно регулируемый |
| Ток короткого замыкания в мосту |
750 мА |
| LCD Экран дисплея |
3.5 дюймовый цветный TFT экран |
| Точность позиционирования |
± 0,2%·L+1) м |
| Диапазон испытаний |
1 ~ 50000 м |
| Рабочая клавиатура |
Одна ключевая операция |
| Силовое питание |
220 Вт AC±10%,50 Гц ((60 Гц) |
| мощность |
2 кВА, источник питания генератора (более 2 кВт) |
| вес |
29 кг |
| Размеры (длина × ширина × высота) |
30 см 46 см 50 см |
| Рабочая температура |
-10°С~+55°С |
Список упаковки
| серийный номер |
Имя |
количество |
| 1 |
Расположение кабельного разлома интеллектуальный корпус моста |
1 |
| 2 |
Мостовая испытательная коробка |
1 |
| 3 |
Запасный предохранитель (10A, 5×20) |
5 |
| 4 |
Пакет аксессуаров |
1 |
| 5 |
Аксессуары аксессуары для сумок |
|
| 5.1 |
Испытательная линия для установки моста |
1 |
| 5.2 |
Сжигание через выходную линию источника |
1 |
| 5.3 |
Краткое замыкание для позиционирования моста с низким сопротивлением |
1 |
| 5.4 |
Специальный короткий провод для позиционирования моста |
1 |
| 5.5 |
Специальное заземление |
1 |
| 5.6 |
Заземляющий проволока с выбросным стержнем |
1 |
| 5.7 |
кабель питания |
1 |
| 5.8 |
Стержень для сброса |
1 |
|
Дополнительные принадлежности |
|
|
10 м низкосопротивляющая линия короткого замыкания
(можно использовать для кабелей 110 кВ ~ 220 кВ) |
1 |
|
Набор для прорыва кабеля |
1 |
