Введение в продукт
Кабельный дефектоискатель XHDD503C — это прецизионный акустико-магнитный синхронизирующий прибор, предназначенный для точного определения мест повреждения подземных силовых кабелей в пределах грубого диапазона измерений. Он улавливает и усиливает звуковые и электромагнитные сигналы, генерируемые высоковольтным импульсным генератором в точке повреждения, а затем рассчитывает акустико-магнитную временную задержку, чтобы направить операторов к точному месту повреждения с точностью менее 0,1 м.
В отличие от традиционных акустических дефектоискателей, которые полагаются исключительно на опыт и слух оператора, XHDD503C одновременно фиксирует акустические и магнитные сигналы поля, визуально отображает их временную задержку на 5-дюймовом сенсорном ЖК-дисплее и использует цифровое шумоподавление BNR для фильтрации фоновых помех — что позволяет даже менее опытным техникам быстро и надежно находить повреждения в полевых условиях.
Ключевые особенности
Акустико-магнитная синхронизация: Автоматически рассчитывает временную задержку между электромагнитными и акустическими сигналами. Чем меньше временная задержка, тем ближе вы к точке повреждения — отображается в реальном времени на экране.
Точность локализации 0,1 м: Точность позиционирования менее 0,1 м; точность идентификации трассы менее 0,5 м. Соответствует стандартам DL/T 849.2-2019 и GB/T 18268.1 для промышленного полевого испытательного оборудования.
5-дюймовый сенсорный ЖК-дисплей с читаемостью на солнце (800 нит): Емкостный сенсорный экран с разрешением 854×480 остается четко видимым под прямыми солнечными лучами. Интуитивно понятный сенсорный интерфейс с альтернативным управлением одной ручкой.
Цифровое шумоподавление BNR: Встроенная технология подавления фонового шума с режимом отключения звука. Когда оператор держит ручку, хост мгновенно активирует режим отключения звука, чтобы предотвратить повреждение слуха при длительном использовании.
4 режима фильтрации: Полосовой (100–1600 Гц), Фильтр нижних частот (100–300 Гц), Фильтр верхних частот (160–1600 Гц) и Полосовой фильтр (200–600 Гц). Адаптируется к различным условиям грунта — от твердого покрытия до мягкого песка — для оптимальной четкости сигнала.
Водонепроницаемый зонд IP65: Многослойный датчик физической изоляции с классом защиты IP65. Надежно работает во влажных траншеях, в дождливых условиях и на пыльных строительных площадках.
Индикация отклонения трассы: На экране в реальном времени отображается руководство по отклонению трассы влево/вправо. Прибор показывает, находится ли зонд слева или справа от трассы кабеля, помогая операторам быстро корректировать маршрут движения.
Усиление сигнала в 500 000 раз: 16-уровневое выходное усиление (0–112 дБ) эффективно улавливает слабые акустические и магнитные сигналы разряда от глубоко залегающих или высокоимпедансных повреждений.
Время работы от батареи более 8 часов: Питание от 4 литий-ионных аккумуляторов 18650 высокой емкости с выделенным быстрым зарядным устройством. Работа в полевых условиях в течение всего дня от одной зарядки.
Полный комплект для полевых работ: Включает хост дефектоискателя, зонд с соединительным стержнем и штативной основой, 7-жильный сигнальный кабель, мониторные наушники с шумоподавлением, быстрое зарядное устройство, многофункциональный гаечный ключ и портативный ударопрочный кейс для хранения.
Технические характеристики
| Акустико-магнитный дефектоискатель |
| Точность позиционирования |
<0,1 м (акустико-магнитная синхронизация) |
| Точность идентификации трассы |
<0,5 м |
| Дисплей |
5-дюймовый емкостный сенсорный ЖК-дисплей, 854×480 пикселей, яркость 800 нит |
| Управление |
Сенсорный экран + управление одной ручкой |
| Режимы фильтрации |
Полосовой: 100–1600 Гц; Фильтр нижних частот: 100–300 Гц; Фильтр верхних частот: 160–1600 Гц; Полосовой фильтр: 200–600 Гц |
| Усиление канала |
8 уровней регулировки (акустическое + магнитное независимо) |
| Выходное усиление |
16 уровней (0–112 дБ) |
| Выходное сопротивление |
350 Ом |
| Усиление сигнала |
До 500 000 раз |
| Шумоподавление |
Цифровое шумоподавление BNR + режим отключения звука |
| Рейтинг зонда |
Водонепроницаемость IP65, многослойная физическая изоляция |
| Источник питания |
4 стандартных литий-ионных аккумулятора 18650; >8 часов непрерывной работы |
| Рабочая температура |
-25℃ до +65℃; Относительная влажность ≤90% |
| Соответствие стандартам |
DL/T 849.2-2019; GB/T 18268.1; CE; ISO |
Принцип работы
XHDD503C использует метод акустико-магнитной синхронизации — значительное усовершенствование по сравнению с традиционным акустическим методом локализации. Когда высоковольтный импульсный генератор разряжается в точке повреждения, одновременно генерируются два сигнала: акустический сигнал (звук «хлопка», распространяющийся через грунт) и электромагнитный сигнал (распространяющийся почти мгновенно по кабелю). Зонд прибора улавливает оба сигнала в реальном времени. Поскольку электромагнитное распространение намного быстрее звука, временной интервал между двумя сигналами напрямую коррелирует с расстоянием до повреждения. Постоянно отслеживая эту временную задержку и перемещая зонд туда, где она минимальна, оператор определяет точное место повреждения.
Традиционные методы полностью полагаются на слух оператора для различения кратковременного звука разряда от фонового шума — навык, требующий многолетнего опыта. XHDD503C устраняет эту зависимость, предоставляя визуальное отображение формы волны, показания временной задержки и руководство по отклонению трассы, что делает локализацию повреждений надежной даже для операторов с ограниченным опытом работы в полевых условиях.
Применение
| Энергетические компании |
Локализация повреждений на подземных кабелях распределения и передачи среднего/высокого напряжения |
| Обслуживание телекоммуникационных сетей |
Локализация повреждений на медных магистральных и абонентских линиях; диагностика высокочастотных коаксиальных кабелей |
| Муниципальное уличное освещение |
Локализация повреждений на подземных кабелях уличного освещения и светофоров |
| Промышленные предприятия |
Диагностика повреждений подземных кабелей на предприятиях производственных и перерабатывающих мощностей |
| Железнодорожные и метрополитенские системы |
Локализация повреждений сигнальных и силовых кабелей вдоль железнодорожных путей |

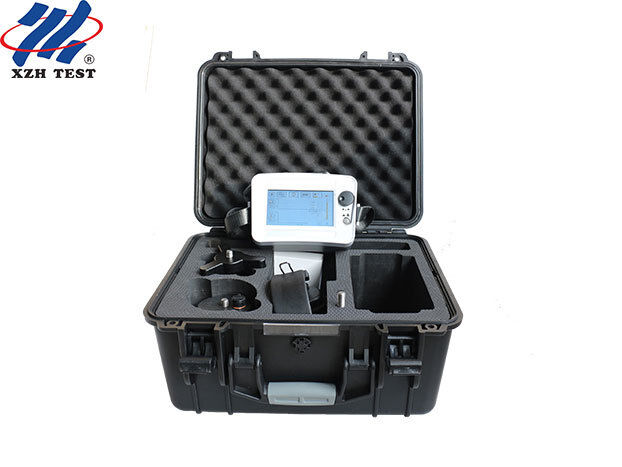

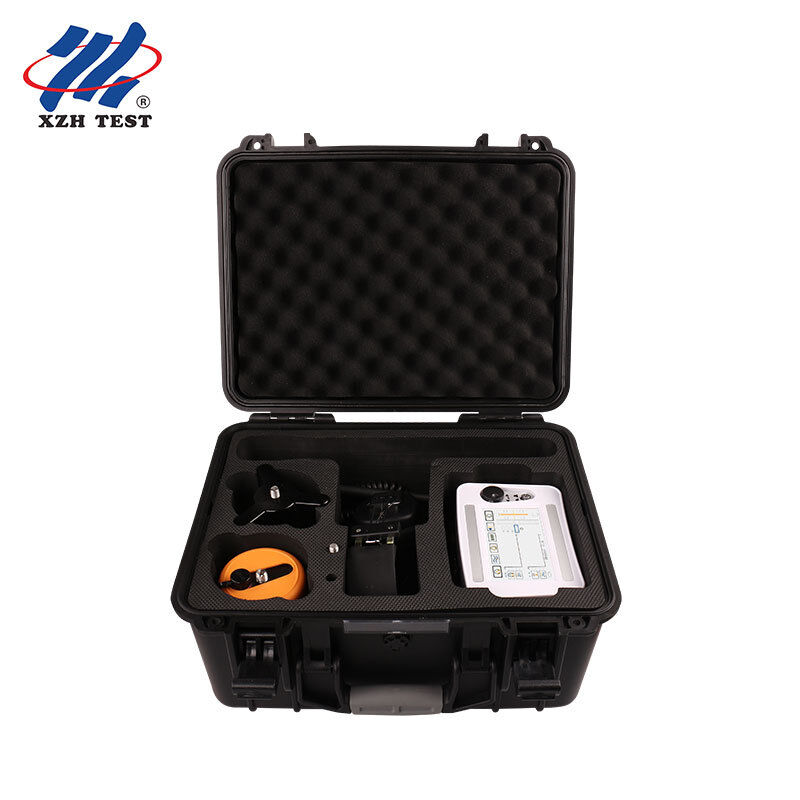

Включенные аксессуары
Хост кабельного дефектоискателя XHDD503C
Зонд с соединительным стержнем и штативной основой
7-жильный сигнальный кабель
Мониторные наушники с шумоподавлением
Быстрое зарядное устройство (переменный ток 220 В)
Многофункциональный гаечный ключ
Портативный ударопрочный кейс для переноски
Послепродажное обслуживание и гарантия
12-месячная бесплатная гарантия на дефекты качества продукции с даты покупки. Пожизненное техническое обслуживание и поддержка. Сертификаты CE и ISO. Свяжитесь с нами для получения технической консультации или индивидуальных конфигураций.
Свяжитесь с нами сегодня для получения коммерческого предложения или технической консультации по кабельному дефектоискателю XHDD503C.
